Đặc điểm nổi bật

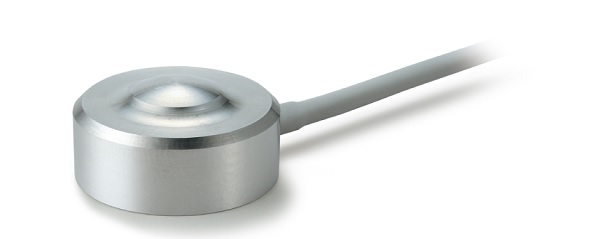

Loadcell dạng nén kích thước nhỏ với đường kính 21 mm và chiều cao 10 mm

● Dải đo 10 kN / 20 kN
● Vật liệu chế tạo: Thép không gỉ
● Loadcell dạng nén kích thước nhỏ với đường kính 21 mm và chiều cao 10 mm

Đặc tính kỹ thuật

Dòng UNMR-10KN UNMR-20KN
Dải đo định mức (R.C.) 10k 20k N
Điện áp đầu ra (R.O.) 1±30% mV/V
Quá tải an toàn 120 %R.C.
Cân bằng Zero ±10 %R.O.
Hệ số phi tuyến 1 2 %R.O.
Độ trễ 1 2 %R.O.
Hệ số lặp lại 1 %R.O.
Khoảng bù nhiệt độ 0 đến 0 to +50
Khoảng nhiệt độ an toàn -10 to +60
Nhiệt độ ảnh hưởng đến zero 0.5 %R.O./10℃
Nhiệt độ ảnh hưởng đến dải đo (span) 0.5 %R.O./10℃
Điện trở ngõ vào Xấp xỉ.350 Ω
Điện trở ngõ ra Xấp xỉ.350 Ω
Điện áp kích thích khuyến cáo 2.5 V
Điện áp kích thích tối đa 6 V
Trở kháng cách ly (DC50V) 1000 hoặc hơn
Dây φ2.8 4-Dây bọc dẫn có chia màu. Chiều dài 2m
Đầu cuối bọc chì 5 dây.

Mã màu dây +EXC: Đỏ
+SIG: Trắng
-EXC: Xanh dương
-SIG: Đen
Nối mass
Vật liệu Loadcell Thép không gỉ
Độ biến dạng ở mức 0.07 mm
Tần số tự nhiên Xấp xỉ 50 kHz
Khối lượng xấp xỉ 25 g


Kích thước ngoài
