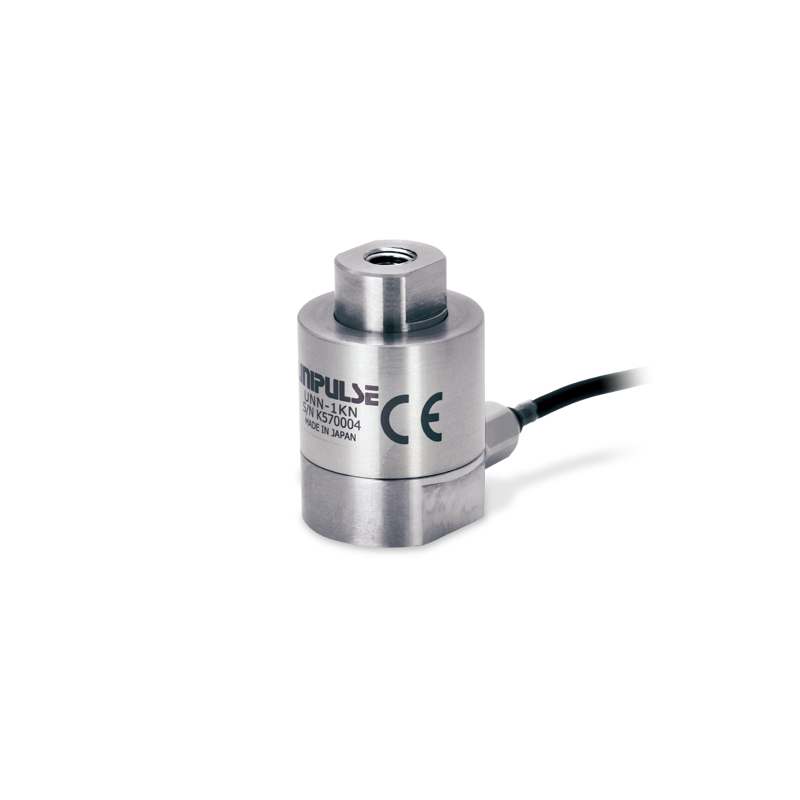

UNN | UNIPULSE

Đặc điểm nổi bật

Đặc tính kỹ thuật

Tải xuống

Đặc điểm nổi bật

Hầu như không bị ảnh hưởng bởi lực xoắn và ít tác động đến độ chính xác khi chịu tải ngang.
Dễ dàng lắp đặt với kiểu ren cái hai đầu

● Dải tải trọng: 1 kN, 2 kN, 5 kN, 10 kN (các mức 20 kN sẽ được ra mắt lần lượt)
● Đo được cả lực kéo và lực nén.
● Chiều cao chỉ 30 mm, dễ dàng lắp đặt vào thiết bị.
● Ngay cả khi sử dụng theo phương ngang, trọng lượng của đồ gá không ảnh hưởng đến kết quả, đảm bảo đo chính xác.
● Có thể giảm số lượng chi tiết, chẳng hạn khi lắp ráp máy ép mà không cần bộ dẫn hướng.

Đặc tính kỹ thuật

Dòng	UNN-1KN	UNN-2KN	UNN-5KN	UNN-10KN
Dải đo định mức	1 kN	2 kN	5 kN	10 kN
Điện áp đầu ra	Xấp xỉ 1.0 mV/V
Quá tải an toàn	300% R.C.
Cân bằng Zero	±10% R.O.
Hệ số phi tuyến tính	0.2% R.O. hoặc thấp hơn
Độ trễ	0.2% R.O. hoặc thấp hơn
Hệ số lặp lại	0.1% R.O. hoặc thấp hơn
Khoảng nhiệt độ được bồi thường	-10 to +60℃
Khoảng nhiệt độ an toàn	-20 to +70℃
Nhiệt độ ảnh hưởng đến zero	0.5% R.O/10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến dải đo	0.5% R.O/10℃ hoặc dưới
Điện trở ngõ vào	Xấp xỉ 1000 Ω
Điện trở ngõ ra	Xấp xỉ 1000 Ω
Điện áp kích thích khuyến cáo	5 V
Điện áp kích thích tối đa	7.5 V
Trở kháng cách ly (DC 50 V)	1000 MΩ hoặc lớn hơn
Cáp	φ2.5 Cáp mềm 6 ruột (3 m) Đầu cáp: 7 dây			φ4 Cáp mềm 6 ruột (3 m) Đầu cáp: 7 dây
Vật liệu làm Load cell	Thép không gỉ
Độ biến dạng theo Dải đo ở mức	0.025 mm
Tần số tự nhiên	20 kHz
Khối lượng	Xấp xỉ 50 g			Xấp xỉ 100 g
Tiêu chuẩn RoHS	2011/65/EU (EU)2015/863

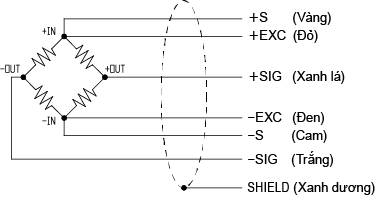

Sơ đồ hệ thống dây điện

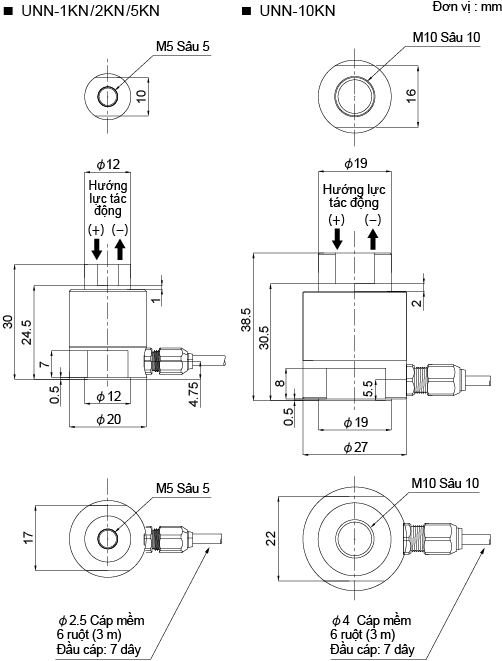

Kích thước ngoài
