Đặc điểm nổi bật

Quá tải an toàn ở mức 500% !
Độ cứng hướng trục cao !

  • Dải đo 100 N
  • Mức quá tải an toàn 500%
  • Thích hợp cho bộ kiểm tra lực nhấn và lực nhấp nút
  • Load cell với độ nhạy và độ ổn định cao
  • Dạng lò xo trượt đôi với đặc tính có độ cứng trục cao

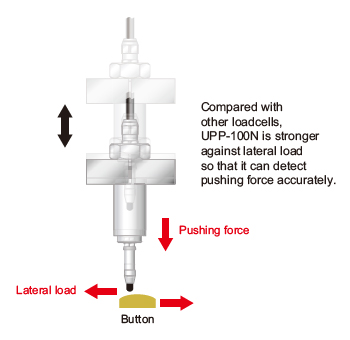

Ứng dụng mẫu


Đặc tính kỹ thuật

Dòng UPP-100N
Khối lượng cân định mức (R.C.) 100 N
Điện áp đầu ra (R.O.) Xấp xỉ 0.4 mV/V
Quá tải an toàn 500% R.C.
Cân bằng Zero 0.3 mV/V
Hệ số phi tuyến 0.5% R.O. hoặc nhỏ hơn
Độ trễ 0.5% R.O. hoặc nhỏ hơn
Độ lặp lại 0.5% R.O. hoặc nhỏ hơn
Dải nhiệt độ làm việc 0 đến +40℃
Dải nhiệt độ an toàn -10 đến +50℃
Nhiệt độ ảnh hưởng đến zero 1.0% R.O./10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến dải đo 0.5% R.O./10℃ hoặc dưới
Điện trở ngõ vào Xấp xỉ 1000 Ω
Điện trở ngõ ra Xấp xỉ 1000 Ω
Điện áp kích thích khuyến cáo 10V
Trở kháng cách ly
(DC 50 V)		 1000 MΩ hoặc lớn hơn
Độ biến dạng theo Dải đo ở mức 3 μｍ
Tần số tự nhiên 11.7 kHz
Dây φ2 mm 4-Dây dẫn mềm (3 m)
Mã màu dây ＋EXC: Đỏ
＋SIG: Xanh Lá
－EXC: (Đen/Xanh Dương)
－SIG: Trắng
Nối Mass
Vật liệu load cell hợp kim nhôm
Khối lượng Xấp xỉ 30 g (chưa gồm dây)

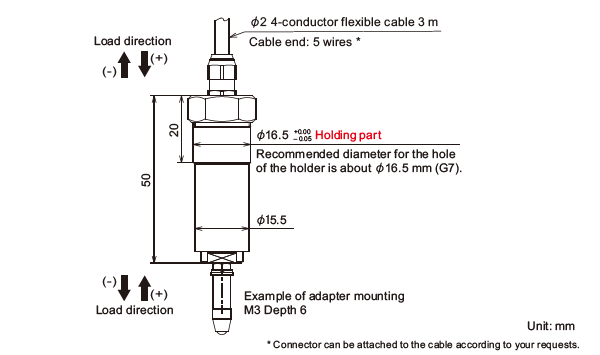

Kích thước ngoài
