Đặc điểm nổi bật

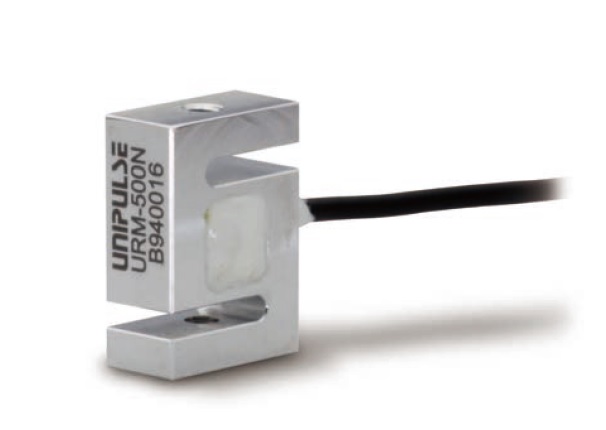

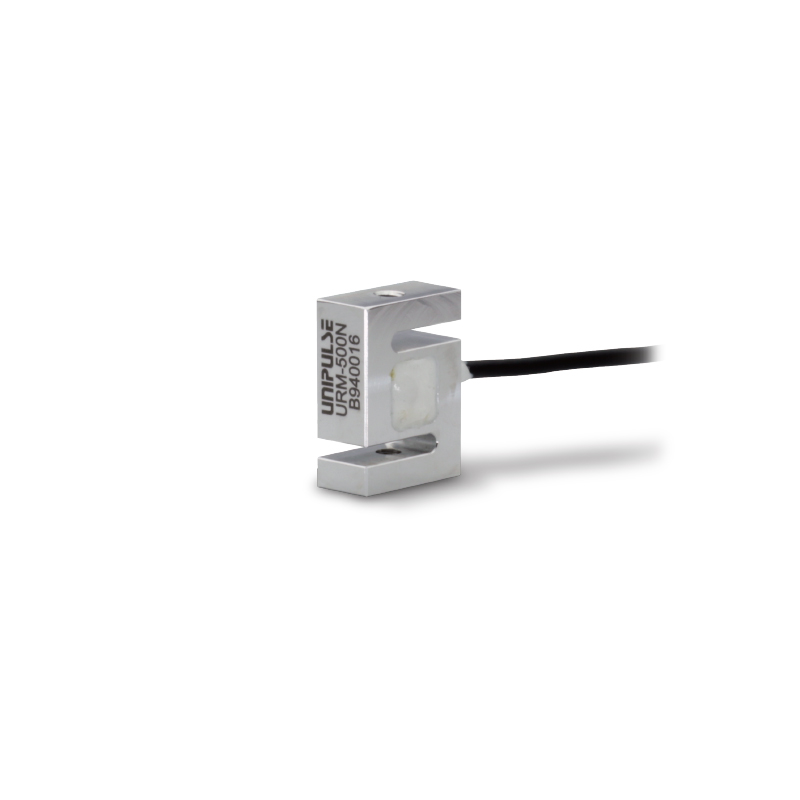

Nhỏ, chính xác và dải đo rộng của load cell dạng chữ S
Độ chính xác 3/10000 (Phi tuyến tính, độ trễ, lặp lại)

Đặc tính kỹ thuật

URM-50N URM-100N URM-200N URM-500N
Dải đo định mức 50 N 100 N 200 N 500 N
Tín hiệu đầu ra ประมาณ 1 mV/V
Quá tải an toàn 200% R.C.
Cân bằng Zero ±10% R.O.
Hệ số phi tuyến tính 0.03% R.O. hoặc nhỏ hơn
Độ trễ 0.03% R.O. hoặc nhỏ hơn
Hệ số lặp lại 0.03% R.O. hoặc nhỏ hơn
Dải nhiệt độ làm việc -10 to +60℃
Dải nhiệt độ an toàn -20 to +70℃
Nhiệt độ ảnh hưởng đến zero 0.5% R.O./10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến dải đo (span) 0.5% R.O./10℃ hoặc dưới
Điện trở ngõ vào xấp xỉ ประมาณ 350 Ω
Điện trở ngõ ra xấp xỉ ประมาณ 350 Ω
Điện áp kích thích khuyến cáo 2.5 V
Điện áp kích thích tối đa 5 V
Trở kháng cách ly 1000 MΩ hoặc hơn
Dây φ2 4-lõi dẫn có vỏ theo màu. Chiều dài 1 m.
Mã màu dây +EXC: Đỏ
+SIG: Trắng
-EXC: Xanh dương
-SIG: Đen
Nối mass: Vàng
Vật liệu của Load cell Hợp kim nhôm
Độ biến dạng theo dải
đo
0.02 mm 0.04 mm 0.03 mm 0.05 mm
Tần số tự nhiên 3.3 kHz 3.5 kHz 3.5 kHz 4.8 kHz
Khối lượng 6 g

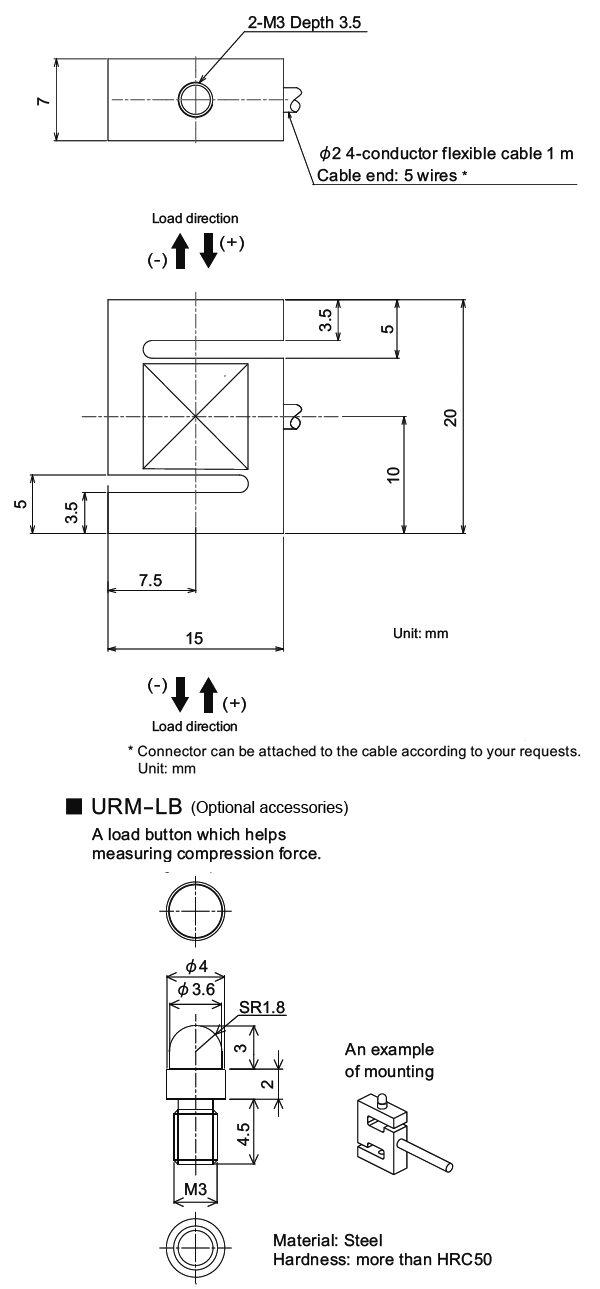

Kích thước ngoài
