Đặc trưng sản phẩm

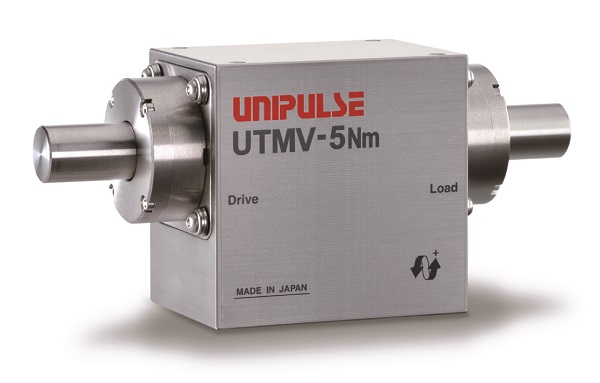

Đầu đo mômen quay có bảo vệ thấm và rỉ sét
Đầu đo mômen quay có bảo vệ thấm và rỉ sét, UTMV, nay đã xuất hiện.

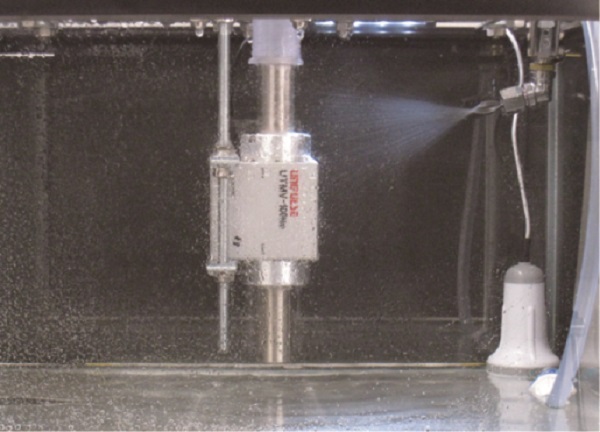

Với cấp bảo vệ tới IP65, thiết bị có thể sử dụng trong một môi trường có sự tiếp xúc với nước mưa, nước biển, hạt bụi nhỏ và hơi dầu.
■ Mức độ bảo vệ: IP65
■ Làm từ thép không rỉ chống rỉ sét
■ Loại cấu trúc đường rối được dùng đối với môi trường nước mưa/ nước biển.
Loại đệm trục quay làm kín bằng cao su Fluoro được dùng đối với môi trường có hạt bụi nhỏ/ hơi dầu (tùy chọn)

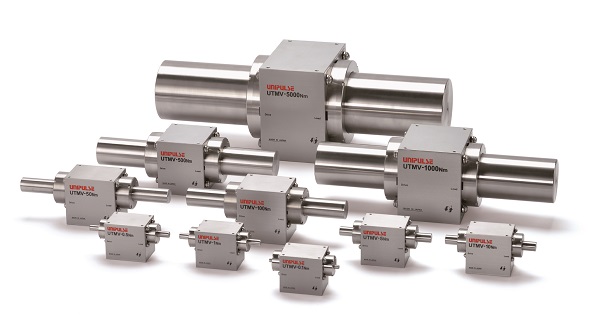

■ Loại tải : 0.1, 0.5, 1, 5, 10, 50, 100, 500, 1000 và 5000 Nm
thiết bị có thể sử dụng trong một môi trường có sự tiếp xúc với nước mưa, nước biển, hạt bụi nhỏ và hơi dầu

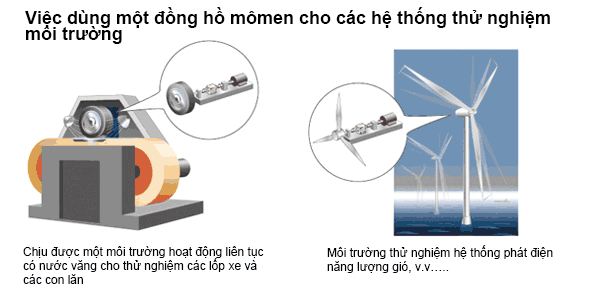

Các ví dụ ứng dụng

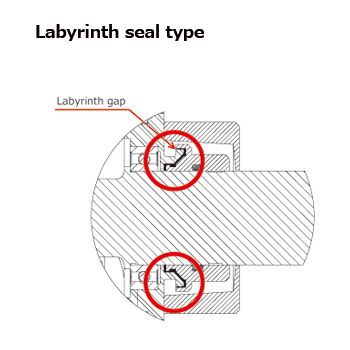

Loại đệm làm kín đường rối & loại đệm làm kín xoay cao su Fluoro ( Tùy chọn: (S))
Loại tiêu chuẩn có đệm làm kín đường rối phù hợp cho việc sử dụng trong một môi trường có nước mưa hoặc nước biển.
Loại đệm quay cao su Fluoro được dùng đối với môi trường có hạt bụi nhỏ/ hơi dầu Vui lòng lưu ý đệm xoay có tuổi thọ giới hạn.
| Loại đệm | Đệm đường rối | Đệm xoay cao su Fluoro |
|---|---|---|
| Chống thấm | Có | Có |
| Trong môi trường bụi nhỏ/ hơi dầu | Không phù hợp | Có |
| Mômen ma sát | Rất thấp | Lớn nhất 10% (loại 0.1 Nm) |
| Tốc độ lớn nhất | 10000 vòng/phút (loại 0.1 Nm) | 2120 rpm (0.1 Nm type) |
| Bảo dưỡng | Không cần thiết | Cần thiết |
Đặc điểm kỹ thuật
Loại tiêu chuẩn có đệm làm kín đường rối và đệm quay cao su fluoro loại S có sẵn như là một tùy chọn.
| UTMV (0.1Nm to 10Nm) | ||||||||||
| Dòng | UTMV -0.1Nm |
UTMV -0.5Nm |
UTMV -1Nm |
UTMV -5Nm |
UTMV -10Nm |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dải đo | ±0.1 Nm | ±0.5 Nm | ±1 Nm | ±5 Nm | ±10 Nm | |||||
| Loại đệm | Tiêu chuẩn | (S) | Tiêu chuẩn | (S) | Tiêu chuẩn | (S) | Tiêu chuẩn | (S) | Tiêu chuẩn | (S) |
| Nguồn cấp | DC 24 V±15％ | |||||||||
| Dòng tiêu thụ | 100 mA hoặc thấp hơn | |||||||||
| Dải đầu ra | ±5 V DC Điện trở tải phải lớn hơn 2 kΩ | |||||||||
| Đáp ứng | 1 kHz | |||||||||
| Tín hiệu quay | 4 Xung mỗi vòng quay Cực góp mở Điện áp tối đa 30 V, 10 mA |
|||||||||
| Quá tải an toàn | 500% FS | |||||||||
| Phi tuyến tính | 0.03% FS or less | |||||||||
| Sự trễ | 0.03% FS or less | |||||||||
| Độ lặp lại | 0.03% FS or less | |||||||||
| Dải nhiệt độ hoạt động | －10 ～ ＋50℃ | |||||||||
| Nhiệt độ ảnh hưởng lên điểm không (ZERO) | 0.01% FS/℃ or below | |||||||||
| Nhiệt độ ảnh hưởng lên dải do | 0.01% FS/℃ or below | |||||||||
| Tốc độ quay tối đa | 10000 rpm |
2120 rpm |
10000 rpm |
1590 rpm |
10000 rpm |
1590 rpm |
9000 rpm |
1060 rpm |
9000 rpm |
1060 rpm |
| Lò xo xoắn cố định | 11.13 Nm/rad |
89.5 Nm/rad |
172 Nm/rad |
897 Nm/rad |
1400 Nm/rad |
|||||
| Góc xoắn lớn nhất | 8.99 ×10-3 rad （0.515°） |
5.59 ×10-3 rad （0.320°） |
5.83 ×10-3 rad （0.334°） |
5.58 ×10-3 rad （0.320°） |
7.14 ×10-3 rad （0.409°） |
|||||
| Mômen quán tính | 1.15 × 10-6 kgm2 |
0.99 × 10-6 kgm2 |
2.19 × 10-6 kgm2 |
1.90 × 10-6 kgm2 |
2.22 × 10-6 kgm2 |
1.93 × 10-6 kgm2 |
5.60 × 10-6 kgm2 |
4.90 × 10-6 kgm2 |
5.70 × 10-6 kgm2 |
5.00 × 10-6 kgm2 |
| Khung kích thước (WxHxD) |
54×50×40 mm |
54×50×40 mm |
54×50×40 mm |
57×55×40 mm |
57×55×40 mm |
|||||
| Chiều dài | 97 mm | 107 mm | 107 mm | 121 mm | 121 mm | |||||
| Đường kính trục | 5 mm | 8 mm | 8 mm | 12 mm | 12 mm | |||||
| Khối lượng ước tính | 390 g | 430 g | 430 g | 580 g | 580 g | |||||
| Chứng chỉ CE | Chỉ thị EMC EN61326-1,EN61326-2-3 | |||||||||
| UTMV (50Nm to 5000Nm) | ||||||||||
| Dòng | UTMV -50Nm |
UTMV -100Nm |
UTMV -500Nm |
UTMV -1000Nm |
UTMV -5000Nm |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dải đo | ±50 Nm | ±100 Nm |
±500 Nm |
±1000 Nm |
±5000 Nm |
|||||
| Loại đệm | Tiêu chuẩn | (S) | Tiêu chuẩn | (S) | Tiêu chuẩn | (S) | Tiêu chuẩn | (S) | Tiêu chuẩn | (S) |
| Nguồn cấp | DC 24 V±15％ | |||||||||
| Dòng tiêu thụ | 150 mA hoặc thấp hơn | 160 mA hoặc thấp hơn | ||||||||
| Dải đầu ra | ±5 V DC Điện trở tải phải lớn hơn 2 kΩ | |||||||||
| Đáp ứng | 1 kHz | |||||||||
| Tín hiệu quay | 4 Xung mỗi vòng quay Cực góp mở Điện áp tối đa 30 V, 10 mA |
|||||||||
| Quá tải an toàn | 500% FS | |||||||||
| Phi tuyến tính | 0.03% FS or less | |||||||||
| Sự trễ | 0.03% FS or less | |||||||||
| Độ lặp lại | 0.03% FS or less | |||||||||
| Dải nhiệt độ hoạt động | －10 ～ ＋50℃ | |||||||||
| Nhiệt độ ảnh hưởng lên điểm không (ZERO) | 0.01% FS/℃ or below | |||||||||
| Nhiệt độ ảnh hưởng lên dải do | 0.01% FS/℃ or below | |||||||||
| Tốc độ quay tối đa | 5700 rpm |
680 rpm |
4800 rpm |
570 rpm |
4800 rpm |
380 rpm |
4800 rpm |
270 rpm |
4000 rpm |
180 rpm |
| Lò xo xoắn cố định | 6887 Nm/rad |
1.64 ×103 Nm/rad |
93.6 ×103 Nm/rad |
326 ×103 Nm/rad |
1418 ×103 Nm/rad |
|||||
| Góc xoắn lớn nhất | 7.26 ×10-3 rad （0.416°） |
6.11 ×10-3 rad （0.350°） |
5.34 ×10-3 rad （0.306°） |
3.07 ×10-3 rad （0.176°） |
3.53 ×10-3 rad （0.202°） |
|||||
| Mômen quán tính | 4.21 × 10-5 kgm2 |
3.86 × 10-5 kgm2 |
9.6 × 10-5 kgm2 |
10.9 × 10-5 kgm2 |
6.2 × 10-4 kgm2 |
6.1 × 10-4 kgm2 |
3.56 × 10-3 kgm2 |
3.51 × 10-3 kgm2 |
2.38 × 10-2 kgm2 |
2.34 × 10-2 kgm2 |
| Khung kích thước (WxHxD) |
70×68×51 mm |
67×74×57 mm |
67×79×72 mm |
86×103×98 mm |
97×141×137 mm |
|||||
| Chiều dài | 207 mm | 215 mm | 257 mm | 326 mm | 433 mm | |||||
| Đường kính trục | 20 mm | 25 mm | 40 mm | 60 mm | 90 mm | |||||
| Khối lượng ước tính | 1.6 kg | 2.1 kg | 4.0 kg | 11 kg | 28 kg | |||||
| Chứng chỉ CE | Chỉ thị EMC EN61326-1,EN61326-2-3 | |||||||||
