製品概要

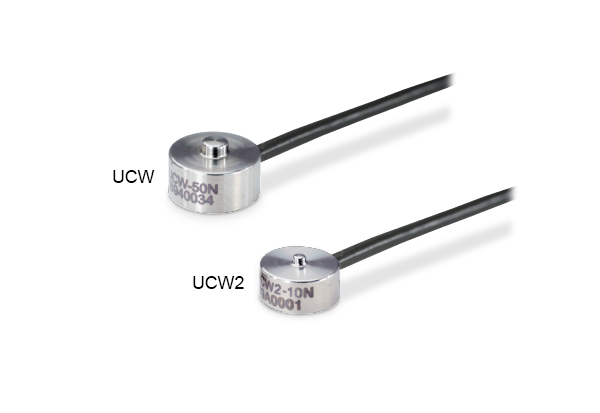

超小型圧縮型ロードセル。狭いスペースへの設置が可能!

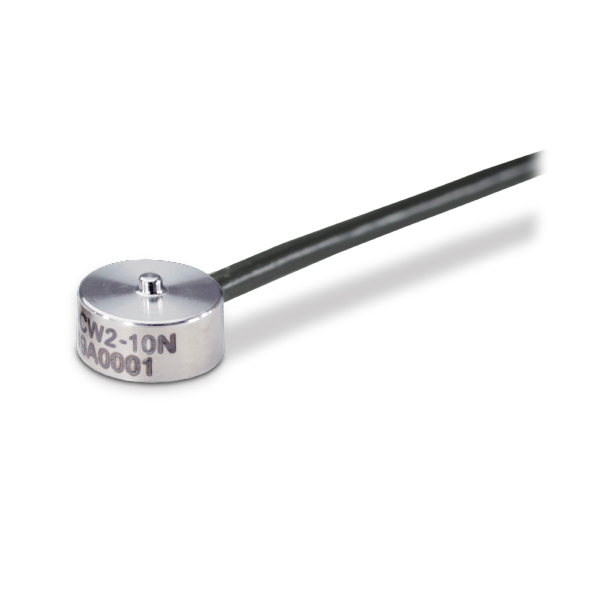

UCW2:直径6mm、高さ3.5mm

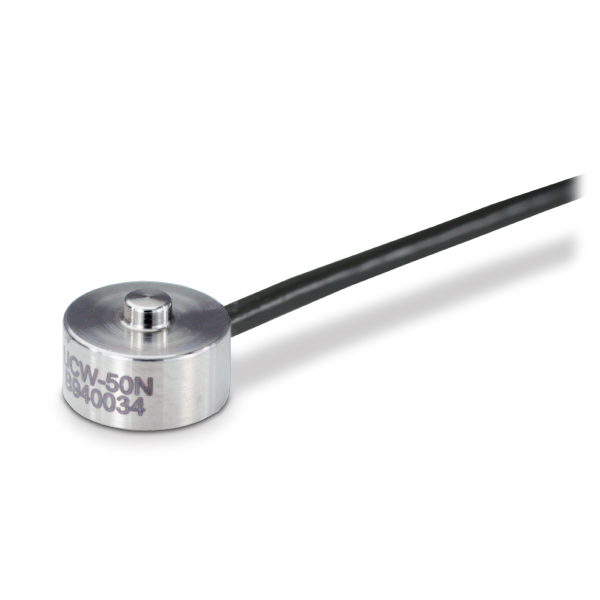

UCW:直径7mm、高さ4.5mm
●容量
UCW2:10N、20N
UCW:50N、100N、200N、500N
●ステンレス製
仕様
UCW2-10N, 20N
型式 | UCW2-10N | UCW2-20N |
---|---|---|
定格容量 | 10N | 20N |
定格出力 | 約0.5mV/V | |
許容過負荷 | 200%R.C. | |
ゼロバランス | ±20%R.O. | |
非直線性 | 0.3%R.O.以下 | |
ヒステリシス | 0.2%R.O.以下 | |
繰返し性 | 0.1%R.O.以下 | |
補償温度範囲 | 0~+60℃ | |
許容温度範囲 | -10~+70℃ | |
零点の温度影響 | 1%R.O./10℃以下 | |
出力の温度影響 | 1%R.O./10℃以下 | |
入力端子間抵抗 | 約350Ω | |
出力端子間抵抗 | 約350Ω | |
推奨印加電圧 | 2.5V | |
最大印加電圧 | 5V | |
絶縁抵抗(DC50V) | 1000MΩ以上 | |
ケーブル | φ1.6 4芯シールドケーブル 0.5m 先端柳線 | |
ロードセル材質 | ステンレス | |
定格負荷でのたわみ | 0.003mm | |
固有振動数 | 10N:110kHz | 140kHz |
重量 | 1g |
UCW-50N, 100N, 200N, 500N
型式 | UCW-50N | UCW-100N | UCW-200N | UCW-500N |
---|---|---|---|---|
定格容量 | 50N | 100N | 200N | 500N |
定格出力 | 約1mV/V | |||
許容過負荷 | 200%R.C. | |||
ゼロバランス | ±10%R.O. | |||
非直線性 | 0.3%R.O.以下 | |||
ヒステリシス | 0.2%R.O.以下 | |||
繰返し性 | 0.1%R.O.以下 | |||
補償温度範囲 | 0~+60℃ | |||
許容温度範囲 | -10~+70℃ | |||
零点の温度影響 | 0.5%R.O./10℃以下 | |||
出力の温度影響 | 0.5%R.O./10℃以下 | |||
入力端子間抵抗 | 約350Ω | |||
出力端子間抵抗 | 約350Ω | |||
推奨印加電圧 | 2.5V | |||
最大印加電圧 | 5V | |||
絶縁抵抗 (DC50V) |
1000MΩ以上 | |||
ケーブル | φ1.6 4芯シールドケーブル 0.5m 先端柳線 | |||
ロードセル材質 | ステンレス | |||
定格負荷での たわみ |
0.003mm | 0.004mm | 0.004mm | 0.005mm |
固有振動数 | 110kHz | 120kHz | 120kHz | 120kHz |
重量 | 2g |

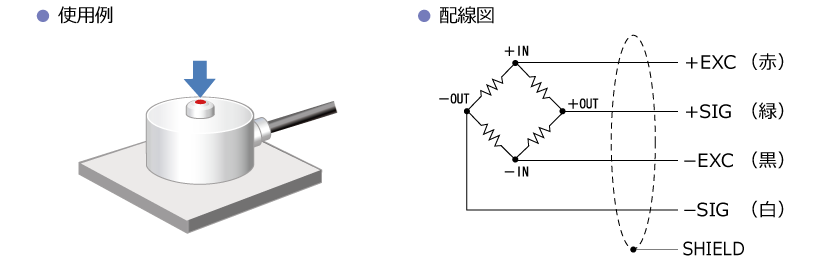

配線図

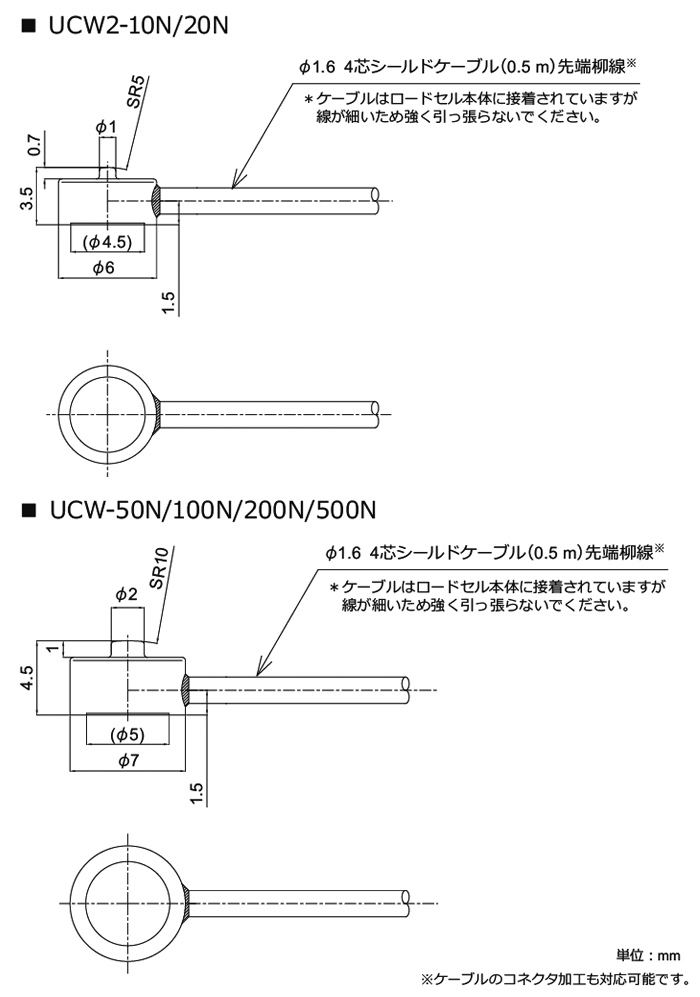

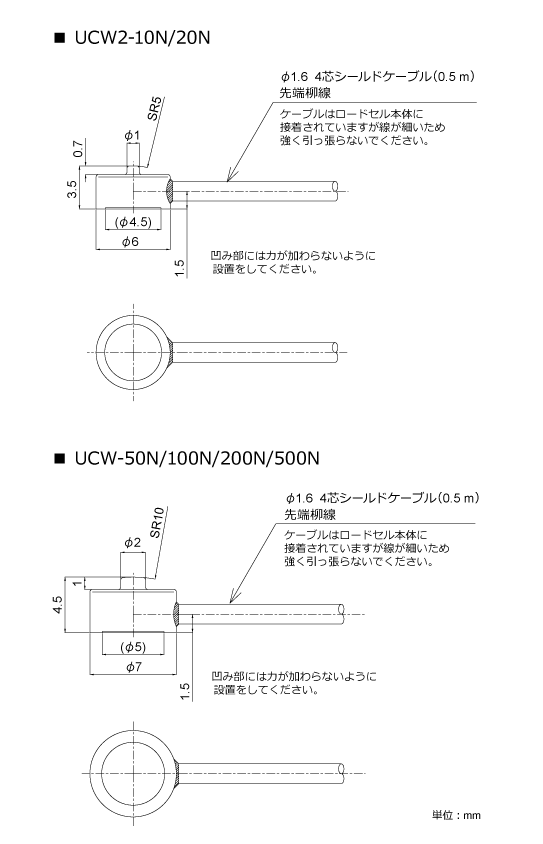

外形寸法
ダウンロード
製品カタログ(PDF)
|
UCWカタログ(317 KB) | 日 | ||
---|---|---|---|---|
取扱説明書(PDF)
|
UCW/UCW2マニュアル(2 MB) | 日 |
2D外観図
|
DXF
(ZIP) |
UCW2外観図_DXF(26 KB) | 日 | |||
UCW外観図_DXF(26 KB) | 日 |
PDF
|
||
UCW2外観図_PDF(75 KB) | 日 | |||
UCW外観図_PDF(80 KB) | 日 |
3D外観図
|
STEP
(ZIP) |
|
UCW2外観図_STEP(9 KB) | 日 | |||
UCW外観図_STEP(32 KB) | 日 | |||
サポートツール
|
||||
ソフトウェア
|
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
