製品概要

微小変位や振動を非接触で高精度測定。困難だった微小変位や振動測定を高精度にビジュアル化。
工作機械の歪み、位置ズレ、軸振れ、振動の変化を検出し管理することで品質の維持＆向上、また、製造現場の設備トラブルの未然防止に役立ちます。

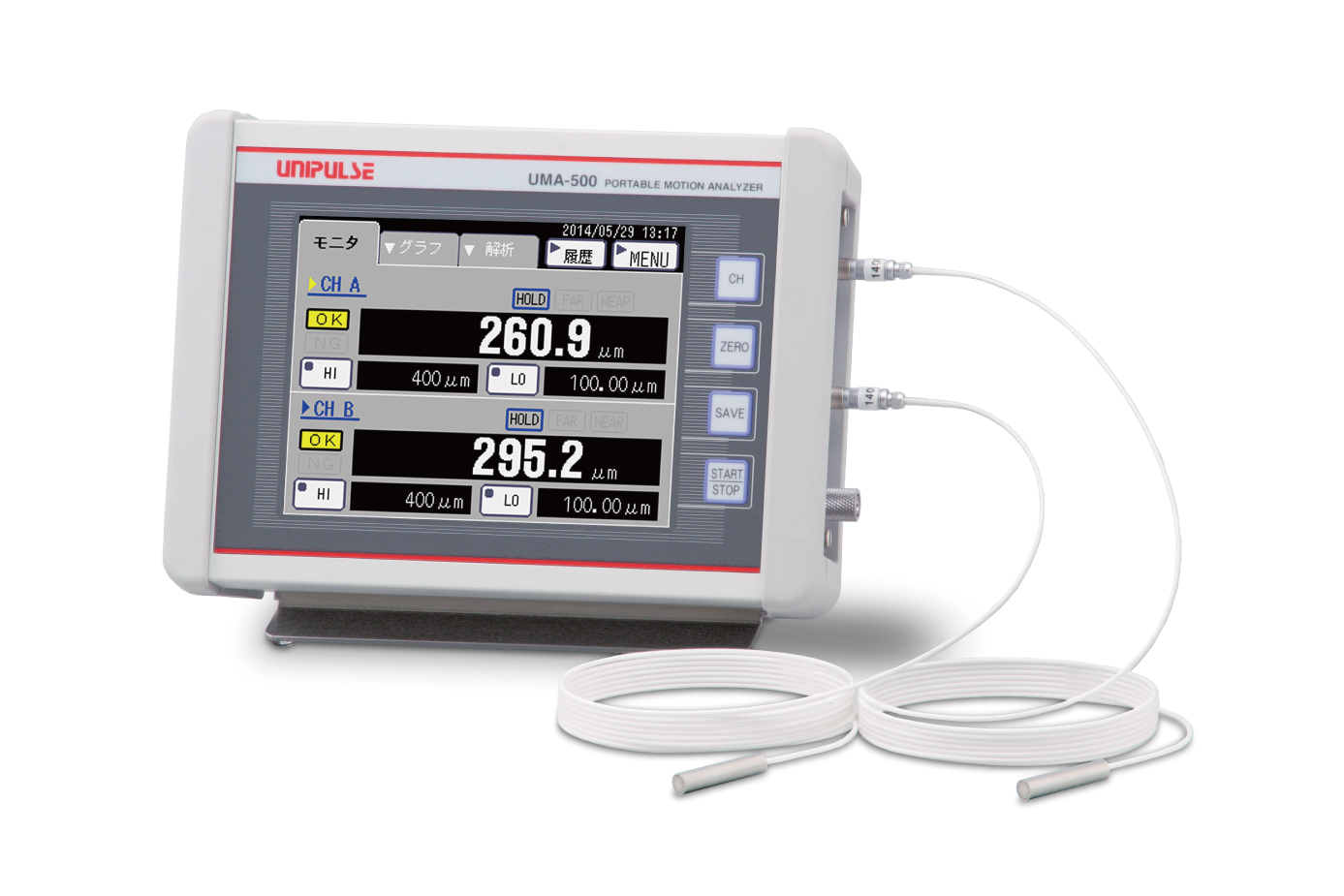

測定・表示・分析・記録をこの１台でこなす、オールインワンタイプのポータブルモーションアナライザです。

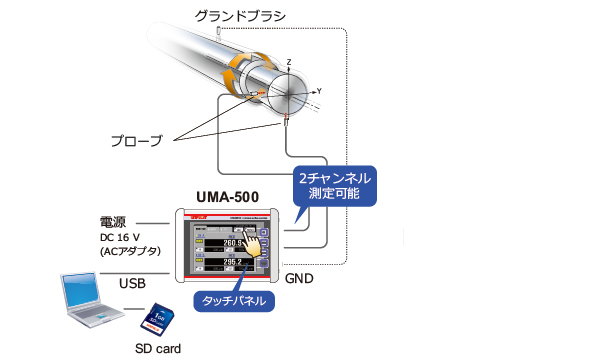

システム構成例

uma-500-R_system

＊ 被測定対象物をグランドに接続する必要があります。測定できるのは導体のみです。
＊ 測定面はプローブ先端面以上必要となります。誘電率に影響する水や油がある環境では使用できません。
＊ プローブ×2、グランドブラシ、ACアダプタ、SDカードは付属品です。現場ですぐに使えます。
紹介動画
詳しいご紹介内容はこちら

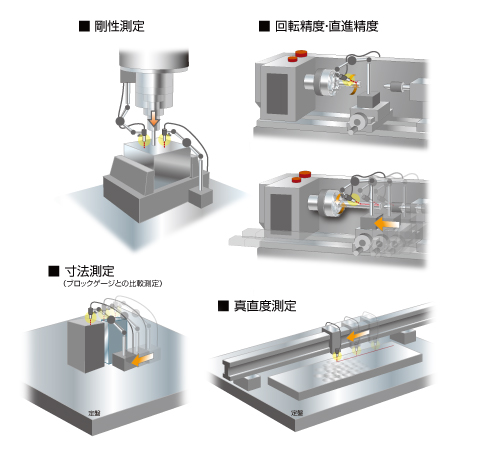

アプリケーション例



正確なすきま測定が簡単にできる！
UMA-500-R-GAP：すきま測定仕様

UMA-500-R-GAPはすきま測定専用のポータブルモーションアナライザです。

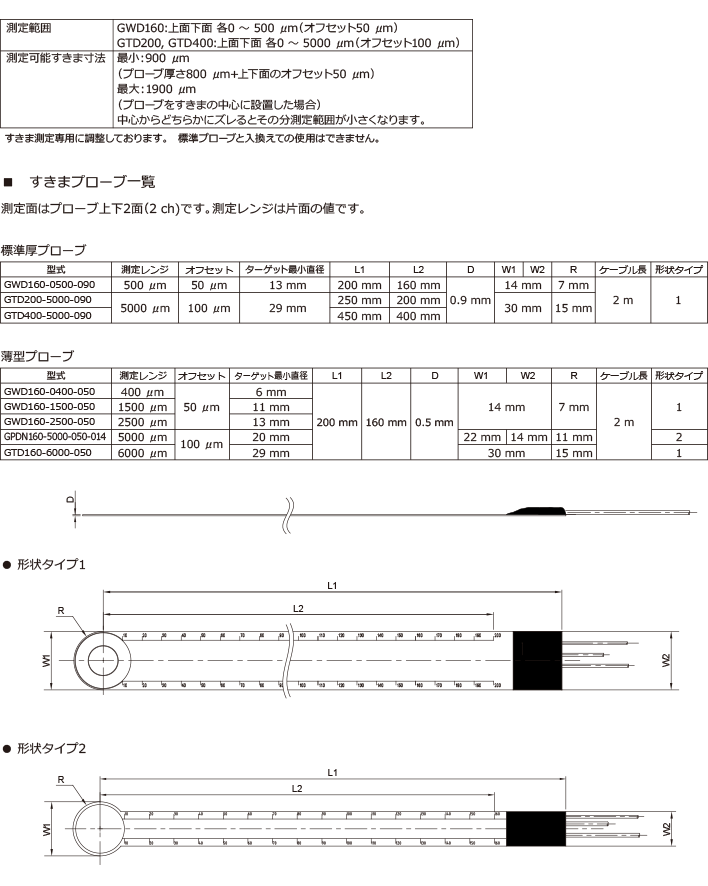

すきまプローブ（ケーブル長2 m）が付属いたします。（標準プローブは付属しません）
これまで厚みの異なるすきまゲージを使って測定していたすきまをμm単位で正確に測定できます。
開口部が狭くなっているようなワークでも、プローブが差し込めれば問題ありません。

■仕様


1台で2ch測定・表示・分析・記録が可能

■測定
高分解能と高速応答を実現
測定範囲：0 ～ 500 μm
変位分解能：10 nm (rms)　
応答速度：1 kHz (-3 dB)

■表示（5.7インチTFT液晶ディスプレイ）
各チャネルや演算結果の波形描画、リサージュ曲線描画など多彩な表示モードを選択可能

uma-500-R_monitor


■記録
最新100回分の波形を内部メモリーに自動保存し、履歴画面ですぐ確認できる。
測定データはSDカードにCSV形式で記録。

■分析
FFT解析をはじめ、多様なチャンネル間の加算・減算・リサージュ測定による合否判定、フィルタなどの信号処理機能
リサージュ測定には偏心補正機能あり

＜演算＞
加算、減算、厚さ測定、ギャップ測定、リサージュ測定

＜判定＞
各チャンネルや演算値に対して、上限・下限判定
リサージュ測定における円や帯の領域判定

＜フィルタ＞
ローパスフィルタやバンドエリミネートフィルタにより、不要な信号成分を除去できる

＜時間軸波形＞
プローブからの信号をA/D変換し、時間軸の変化を波形で確認できる

＜FFT解析＞
時間軸波形の中に各周波数成分がどのくらいの強さで含まれているかを確認できる

●すきま測定

詳しいご紹介内容はこちら


UMA-500-Rを特集した過去のメールマガジンはこちら


仕様

アナログ部
(CH-A/CH-B共通)
付属プローブ UMA-500-R：専用静電容量方式非接触プローブ(6φストレート型) 2本

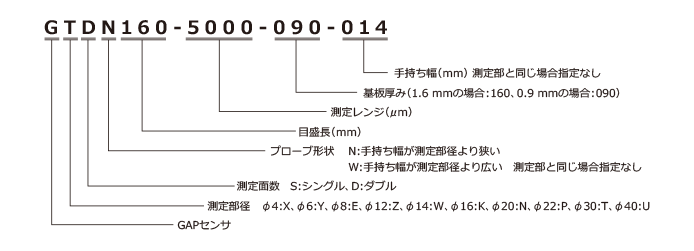

UMA-500-R-GAP：専用すきまプローブ(GWD160、 GTD200、 GTD400)
変位測定範囲 0 ～ 500 μｍ
変位オフセット 50 μm
変位ゼロ調整 デジタル演算による
変位分解能 10 nm rms
周波数特性 DC ～ 1 kHz
フィルタ デジタル演算により、ローパス/バンドエリミネートフィルタを任意の周波数に設定可
A/D変換器 変換方式：⊿Σ型　速度：5,000回/秒、500回/秒、50回/秒 選択可　
分解能：24 bit（バイナリ）
直線性 ±0.01% 以下（近似式による補正有）
ノイズ 0.002% FS（rms） 以下

表示部
表示器 5.7インチTFTカラーLCD（320ｘ240 dot）
表示値 変位値： －999999 ～ 999999 、 演算値： －999999 ～ 999999
単位 mm、μm、nm 選択可
小数点 0、0.0、0.00、0.000、0.0000 （固定または自動を選択可）
表示更新時間 0.1 ～ 2.0秒 設定可
判定表示 上下限比較(ブザー音通知機能及び表示色通知機能有)
状態表示 ・ステータス： NEAR ／ FAR ／ HOLD ／ SAVE ／ OK ／ NG　
・ホールド： Sample ／ Peak ／ Bottom ／ P-P
波形表示 グラフ画面にて入力A/Bの各グラフ波形描画、演算値のグラフ波形描画、リサージュ曲線描画

操作部
タッチパネルおよびキーシート（CH、 ZERO、 SAVE、 START/STOP）

演算部
演算モード

・加算　D = A + B + C　
・減算　D = A – B – C　
・リサージュ測定　D = A + j B　　
※ Cは演算補助設定値（両極性で設定可）。 AとBは符号反転可

・すきま D = A + B + C
※Cはプローブ厚に設定
　すきま測定はUMA-500-R-GAPをご指定ください（注文時指定）。
　専用すきまプローブ（ケーブル長2 m）が付属します。

解析部
解析方法 FFTスペクトル解析
解析データ 変位値および演算値　
データ数：256（1倍）/512（2倍）/1024（4倍）/2048（8倍）
解析周波数範囲 DC ～ 1.25 kHz　
※ただし、DC成分キャンセル用のハイパスフィルタ処理を行っています。（fc ＝ 1 Hz－3 dB）
窓関数 レクタンギュラ / ハニング / フラットトップ
平均回数 最大16回移動平均　（周波数毎に算出）
表示単位 dB　（スペクトル基準変位値からのdB値を表示）

記録部
記録媒体 内部メモリおよびSDカード 1 GByte
記録データ 測定データ（日時、各CH変位値、演算値・演算モード・演算補助値、判定結果）、グラフデータ、解析データ
記録方式 ・測定データ：CSV形式
・グラフ波形データ：CSV形式またはBMP形式を選択可　　
　※リサージュ曲線グラフはBMP形式のみ
・FFTスペクトルデータ：CSV形式またはBMP形式を選択可
記録機能 ●内部メモリ：自動記録（グラフ波形100回分／リサージュおよびFFT解析結果30回分）
●SDカード：手動モードまたは自動モードを選択し記録

外部入力信号（2点）
ホールド、グラフ描画およびFFTスペクトル解析のトリガ入力、デジタルゼロ、デジタルゼロリセット（設定による機能選択）
入力回路方式：無電圧接点入力回路　（内部電源電圧5 V)　短絡時電流：約 6 mA（リーク電流：100 μA 以下）

外部出力信号（2点）
比較判定結果出力、変位計測レンジ外エラー出力（設定による機能選択）
出力回路方式：フォトMOSリレー出力
定格電圧：DC 30 V　定格電流：50 mA

DAC出力信号（2点）
各CHの変位値および演算値（設定による機能選択）
出力範囲：±10 V（シングルエンド）/±20 V（差動）
出力分解能：出力範囲に対して約1/50000

インターフェイス
・USB：USBインターフェイス
・SDC：SDカードスロット
・422：RS-422インターフェイス

一般性能
電源電圧 AC 100 ~ 240 V(±10%)(フリー電源 50/60 Hz)
*付属ACアダプタ使用時
（付属ACアダプタの替わりに外付けバッテリでの駆動も可能。電圧監視によるバッテリアラーム表示および自動電源OFF機能あり）
消費電力 定常時 約 10 Ｗ（電源投入時65 W）
使用条件 温度　使用温度範囲：10 ～ 40℃　湿度　85％ RH 以下 （結露不可）
外形寸法 199（W）ｘ144（H）ｘ55（D） mm （突起部含まず）
重量 約 1.0 kg (プローブ、ACアダプタは含まず）

付属品
6φストレート型測定プローブ(2 m) 2（UMA-500-R）
すきまプローブ(2 m) 1（UMA-500-R-GAP）
GND接続用ケーブル(2 m)（ワニ口クリップ付き） 1
グランドブラシ 1
グランドブラシ接続用ケーブル(2 m)（両端バナナプラグ付き） 1
USBケーブル(2 m) 1
ACアダプタ 1
SDカード 1 GByte 1
卓上スタンド 1
ミニドライバ 1
取扱説明書 1
収納ケース 1

別売品
SD1G SDカード 1 GByte
SD2G SDカード 2 GByte
CA81-USB ケーブル(A-miniBタイプ)
