製品概要

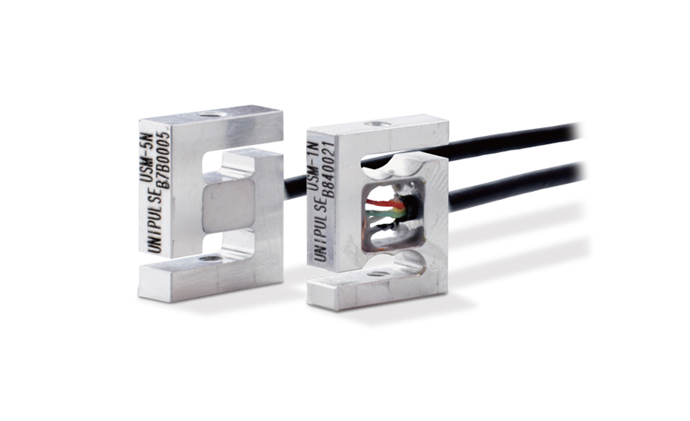

耐負荷500％！小型引張圧縮両用ロードセル
●容量1 N、2 N、5 N、10 N、20 N、50 N
●11W × 14H × 4D mmの超小型サイズ
●耐負荷500％でオーバーロードに強い
●張力測定、コネクタの嵌合チェックや実験などの用途に最適！
超小型
省スペースな設置が可能。並べての設置にも最適。
取り付けも容易

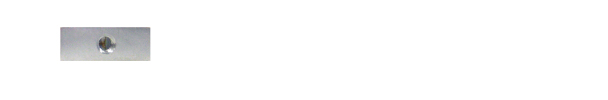

両端にタップが切ってあり、アクチュエータ先端に取り付けやすい。
破損しにくい
微小荷重での計測においては、とくに破損が起こりやすく、可動部に取り付けるため、ケーブルの断線も発生しやすい。
耐負荷500％！ 断線しにくいロボットケーブルを採用！
USMを特集した過去のメールマガジンはこちら
仕様
| 型式 | USM-1N | USM-2N |
|---|---|---|
| 定格容量 | 1 N | 2 N |
| 定格出力 | 約 0.4 mV/V | |
| 許容過負荷 | 500% R.C. | |
| ゼロバランス | ±0.5 mV/V 仕様変更しました | |
| 非直線性 | 0.2% R.O. 以下 | |
| ヒステリシス | 0.2% R.O. 以下 | |
| 繰返し性 | 0.1% R.O. 以下 | |
| 補償温度範囲 | -10 ～ +60℃ | |
| 許容温度範囲 | -20 ～ +70℃ | |
| 零点の温度影響 | 3% R.O./10℃ 以下 仕様変更しました | |
| 出力の温度影響 | 1% R.O./10℃ 以下 | |
| 入力端子間抵抗 | 約 1000 Ω | |
| 出力端子間抵抗 | 約 1000 Ω | |
| 推奨印加電圧 | 5 V | |
| 最大印加電圧 | 7.5 V | |
| 絶縁抵抗 | 1000 MΩ 以上 | |
| ケーブル | φ2 4芯シールドロボットケーブル 1 m 先端柳線 | |
| 材質 | アルミニウム合金 | |
| 定格負荷での たわみ |
0.006 mm | 0.007 mm |
| 固有振動数 | 2.7 kHz | 3.1 kHz |
| 重量 | 2 g | |
| RoHS指令 | 2011/65/EU (EU)2015/863 | |
| 型式 | USM-5N | USM-10N | USM-20N | USM-50N |
|---|---|---|---|---|
| 定格容量 | 5 N | 10 N | 20 N | 50 N |
| 定格出力 | 約 0.4 mV/V | |||
| 許容過負荷 | 500% R.C. | |||
| ゼロバランス | ±0.3 mV/V | |||
| 非直線性 | 0.1% R.O. 以下 | |||
| ヒステリシス | 0.1% R.O. 以下 | |||
| 繰返し性 | 0.1% R.O. 以下 | |||
| 補償温度範囲 | -10 ～ +60℃ | |||
| 許容温度範囲 | -20 ～ +70℃ | |||
| 零点の温度影響 | 1% R.O./10℃ 以下 | |||
| 出力の温度影響 | 1% R.O./10℃ 以下 | |||
| 入力端子間抵抗 | 約 1000 Ω | |||
| 出力端子間抵抗 | 約 1000 Ω | |||
| 推奨印加電圧 | 5 V | |||
| 最大印加電圧 | 7.5 V | |||
| 絶縁抵抗 （DC50V） |
1000 MΩ 以上 | |||
| ケーブル | φ2 4芯シールドロボットケーブル 1 m 先端柳線 | |||
| 材質 | アルミニウム合金 | |||
| 定格負荷での たわみ |
0.005 mm | 0.011 mm | 0.023 mm | |
| 固有振動数 | 3.8 kHz | 3.3 kHz | 4.1 kHz | 4.3 kHz |
| 重量 | 3 g | |||
| RoHS指令 | 2011/65/EU (EU)2015/863 | |||

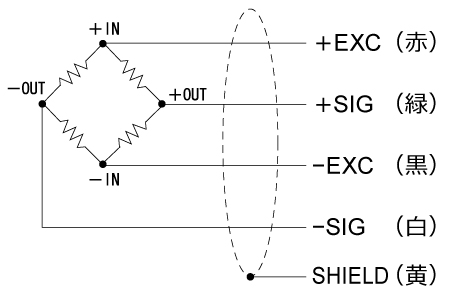

配線図

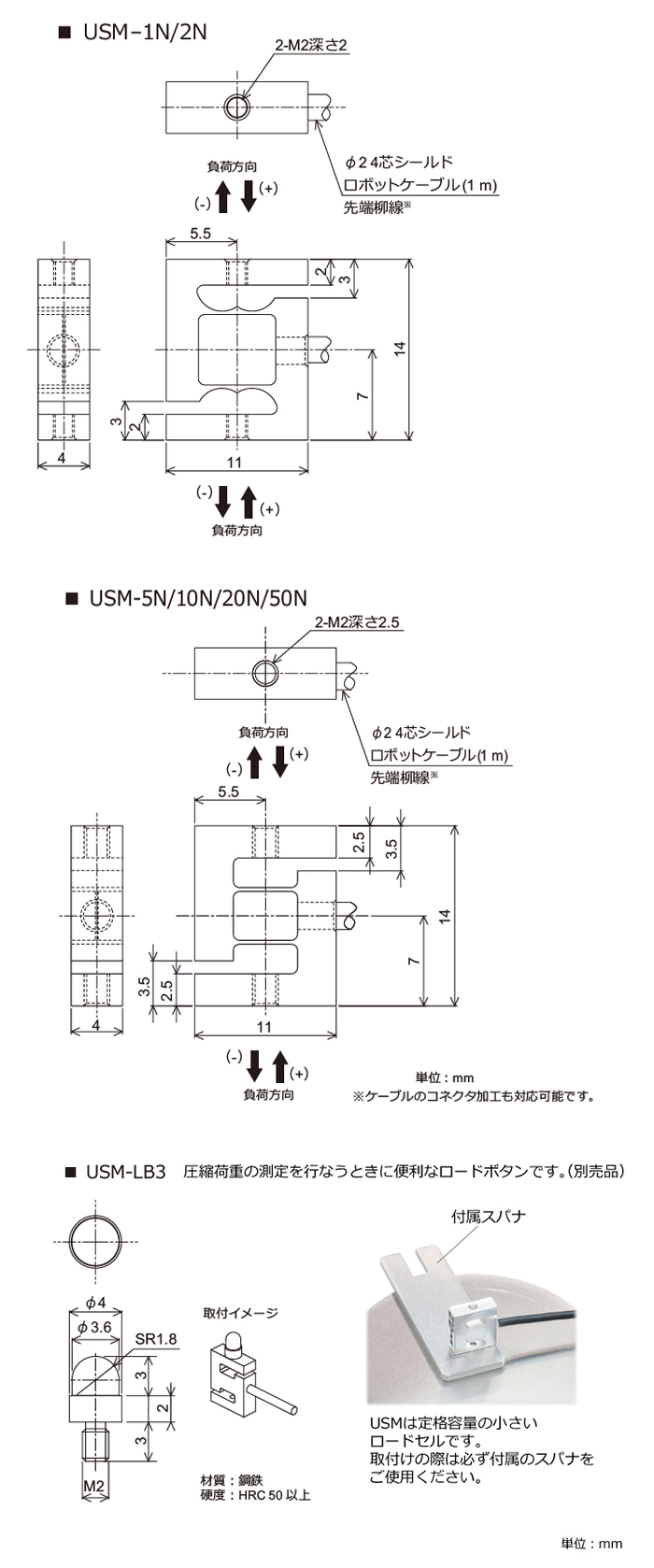

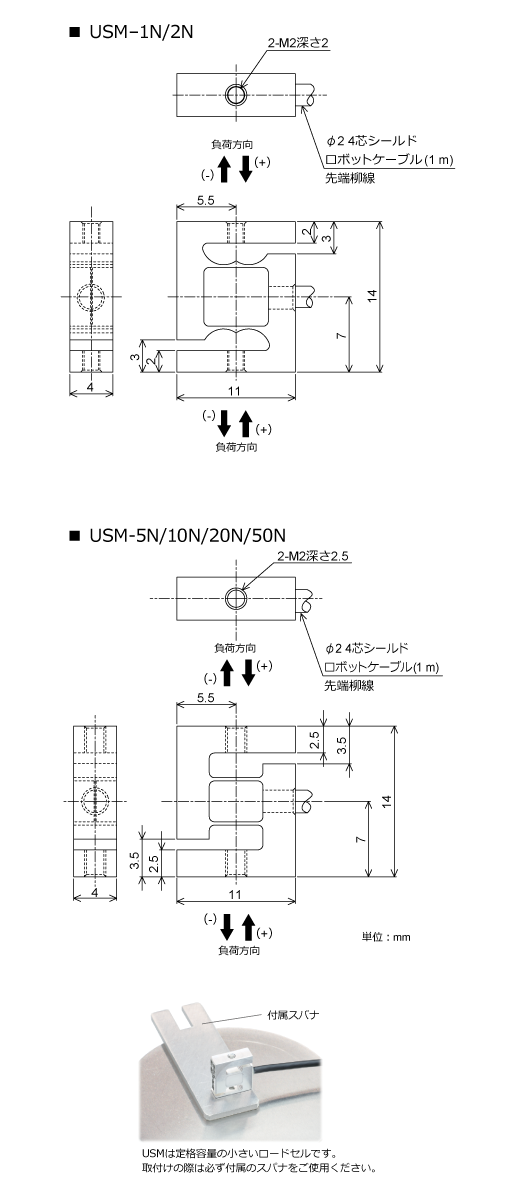

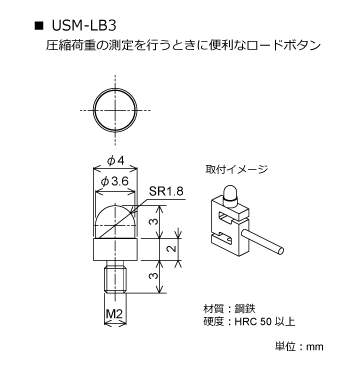

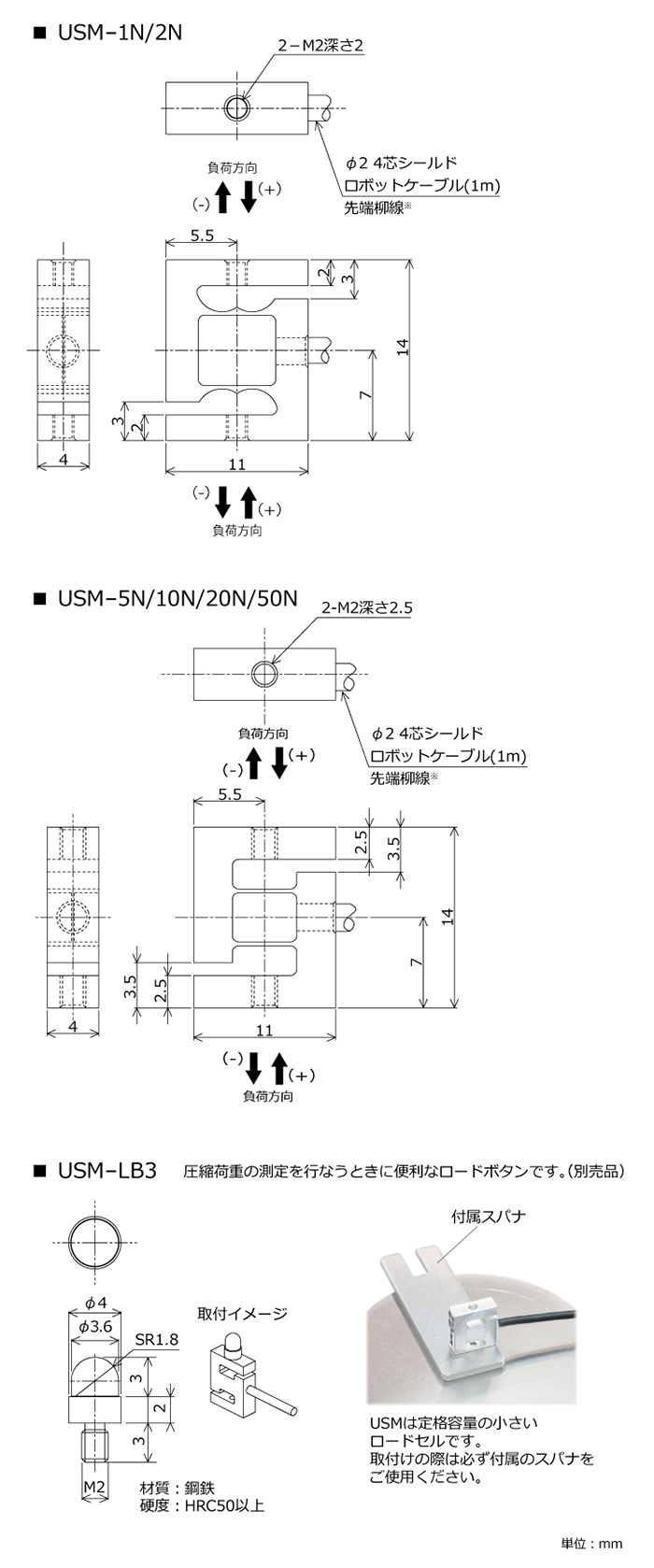

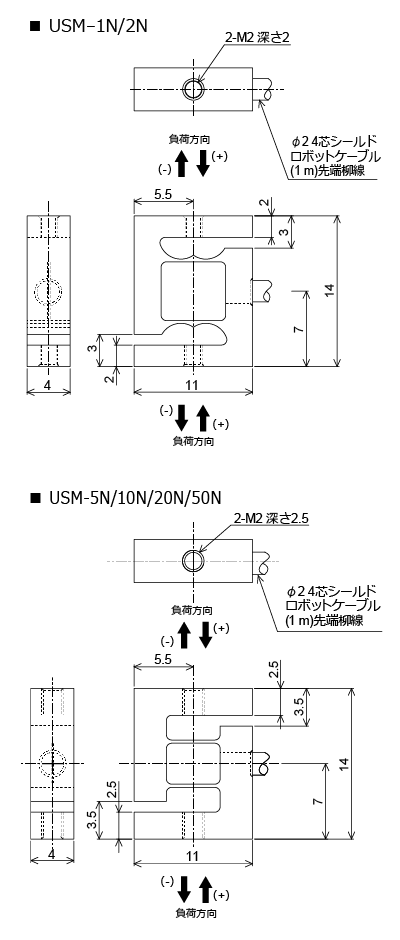

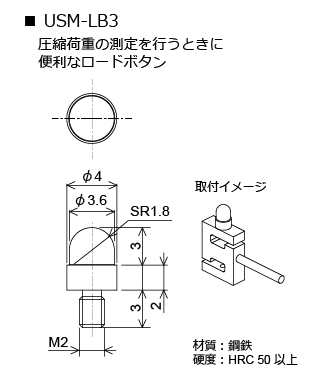

外形寸法
ダウンロード
|
製品カタログ（PDF）
|
USMカタログ(801 KB) | 日 | 英 | |
|---|---|---|---|---|
|
取扱説明書（PDF）
|
USMマニュアル(2 MB) | 日 | 英 |
2D外観図
|
DXF
（ZIP） |
| USM 1/2N外観図_DXF(24 KB) | 日 | |||
| USM 5/10/20/50N外観図_DXF(16 KB) | 日 |
PDF
|
||
| USM 1/2N外観図_PDF(50 KB) | 日 | |||
| USM 5/10/20/50N外観図_PDF(210 KB) | 日 |
3D外観図
|
STEP
（ZIP） |
|
| USM 1/2N外観図_STEP(227 KB) | 日 | |||
| USM 5/10/20/50N外観図_STEP(100 KB) | 日 | |||
|
サポートツール
|
||||
|
ソフトウェア
|
||||
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
