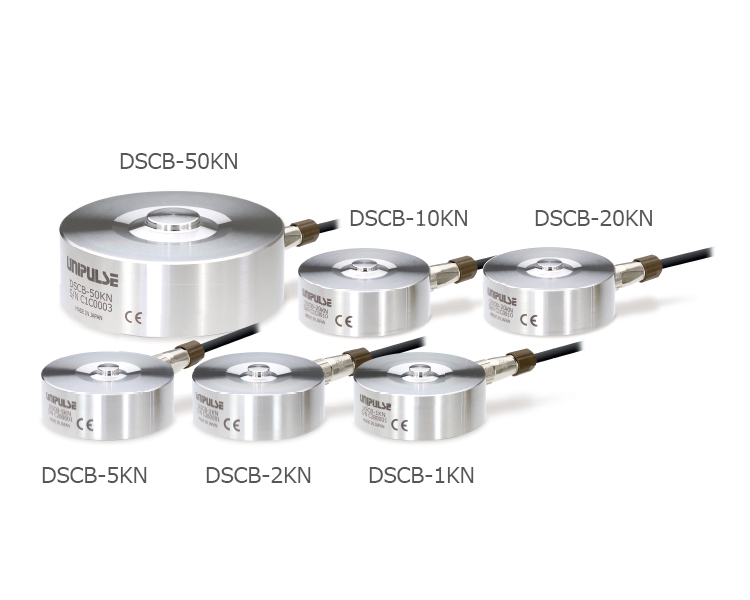

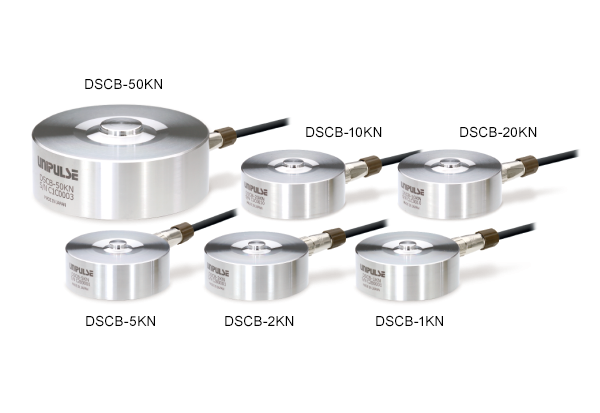

โครงร่างผลิตภัณฑ์
แต่มีเอาท์พุทดิจิตอลต้านทานสัญญาณรบกวนในตัวด้วย!
- คาปาซิตี้ 1 kN / 2 kN / 5 kN / 10 kN / 20 kN / 50 kN
- ความแข็งสูง & เซฟตี้โอเวอร์โหลด 500%
- การบำรุงรักษาได้ดีเยี่ยม
- มีตัวขยายสัญญาณในตัว
- ฟังก์ชั่นโฮลด์ และฟังก์ชั่นเปรียบเทียบค่า Hi/Loใช้งานได้โดยไม่ต้องมีตัวอินดิเคเตอร์!
- แสดงการเปลี่ยนแปลงค่าโหลดบนพีซีแบบเรียลไทม์
ความแข็งสูง & เซฟตี้โอเวอร์โหลด 500%
เนื่องจากการเสียรูปภายใต้โหลดมีขนาดเล็ก DSCB จึงสามารถใช้ได้อย่างปลอดภัยสำหรับการตัดด้วยเครื่องมือกลหรือสำหรับการวัดแรงเจียร
ด้วยเซฟตี้โอเวอร์โหลด 500% ตัวDSCB สามารถวัดได้อย่างเสถียรแม้โหลดเกินมากในช่วงระยะเวลายาวนาน
การบำรุงรักษาได้ดีเยี่ยม
จุดซีโร่และจุดเต็มสเกลจะถูกปรับ ณ เวลาที่จัดส่งจากโรงงาน การสอบเทียบใหม่ไม่จำเป็นสำหรับการเปลี่ยนตัว DSCB
เนื่องจากสายเคเบิลและตัวเมนเชื่อมต่อกันด้วยคอนเน็กเตอร์ จึงไม่จำเป็นต้องวางสายเคเบิลที่ยุ่งยากเพื่อเปลี่ยนตัวเมน
สามารถตรวจสอบความคลาดเคลื่อนของจุดซีโร่ตั้งแต่ช่วงเวลาของการขนส่งจนถึงปัจจุบันได้ จึงสามารถตรวจพบความผิดปกติได้ในทันที
แต่มีเอาท์พุทดิจิตอลต้านทานสัญญาณรบกวนในตัวด้วย!
รูปแบบเอาท์พุทเป็นไปตามมาตรฐาน RS-485 จึงป้องกันสัญญาณรบกวน สามารถติดตั้งกับสายเคเบิลยาวไกลได้
รวมฟังก์ชั่นมากมาย
การเปรียบเทียบค่า HI/LO และฟังก์ชั่นการโฮลด์ค่าที่หลากหลายมีรวมอยู่ด้วย
สามารถเลือกใช้ Sample, Peak, Bottom, Peak & Bottom, Average สำหรับ
ฟังก์ชั่น Hold
ฟิลเตอร์โลว์พาสดิจิตอลและฟิลเตอร์ค่าเฉลี่ยการเคลื่อนที่สามารถปรับได้ด้วยคำสั่ง
เชื่อมต่อกับ PC และ PLC โดยตรงโดยไม่ต้องใช้ตัวอินดิเคเตอร์เฉพาะ
ด้วยการเชื่อมต่อกับพีซี การวาดรูปกราฟ การบันทึก และการดำเนินการดังกล่าวสามารถทำได้ด้วยซอฟต์แวร์เฉพาะ (ฟรี)
●OK/NOK และฟังก์ชั่นการวินิจฉัยความเสถียร
●การตั้งค่าเริ่มต้นง่าย ๆ
●การวาดรูปกราฟ
สามารถตรวจสอบสถานะการเปรียบเทียบค่าสูงกว่า/ต่ำกว่าและความเสถียรได้ในพริบตา
สามารถบันทึกข้อมูลรูปกราฟได้
●บันทึก

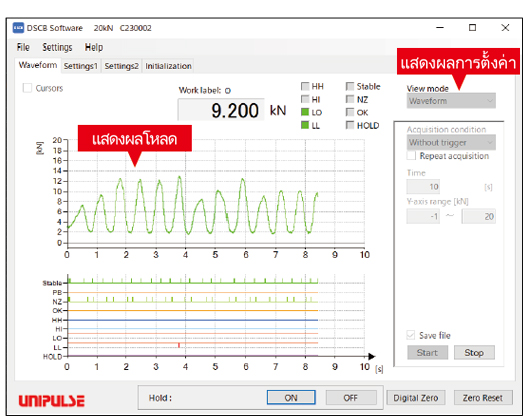

ซอฟต์แวร์เฉพาะ USB สำหรับ DSCB
แสดงการเปลี่ยนแปลงโหลดบนโหลดเซลล์แบบเรียลไทม์ผ่าน USB
● ปกติ
สามารถรับรูปกราฟได้จนถึงเวลาที่ได้รับหลังจากคลิกปุ่ม “Start”
การได้รับข้อมูลจะกลับมาทำงานต่อเมื่อคลิกปุ่ม “Stop”
● ฟังก์ชั่น
บันทึกข้อมูลต่อไปจนกว่าจะคลิกปุ่ม “Stop”
● ฟังก์ชั่นทริกเกอร์
เมื่อคลิกปุ่ม “Start” สถานะจะเปลี่ยนเป็นทริกเกอร์สแตนด์บาย
การเก็บข้อมูลเริ่มต้นเมื่อระดับข้อมูลผ่านค่าที่ระบุในทิศทางที่กำหนด
● ประวัติ
แสดงข้อมูลที่ผ่านมาในรูปแบบกราฟ
● ฟังก์ชันทริกเกอร์
・ทริกเกอร์ล่วงหน้า
・ทริกเกอร์ระดับ
・ทริกเกอร์สโลป
ต้องใช้ตัวแปลง RS-485-USB เพื่อใช้ซอฟต์แวร์เฉพาะ USB สำหรับ DSCB
สอบถามตัวแทนขายของเราสำหรับแนะนำตัวแปลงสัญญาณ
ข้อมูลจำเพาะ
DSCB-1KN, DSCB-2KN, DSCB-5KN
| โมเดล | DSCB-1KN | DSCB-2KN | DSCB-5KN | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| อัตราคาปาซิตี้ | 1 kN | 2 kN | 5 kN | |||||||||||||||||||||||||||||
| เซฟตี้โอเวอร์โหลด | 500%R.C. | |||||||||||||||||||||||||||||||
| ความไม่เป็นเชิงเส้น | 0.1%R.O. หรือน้อยกว่า | |||||||||||||||||||||||||||||||
| ฮีสเตอร์รีซีส | 0.2%R.O. หรือน้อยกว่า | |||||||||||||||||||||||||||||||
| ความสามารถในการทำซ้ำ | 0.1%R.O. หรือน้อยกว่า | |||||||||||||||||||||||||||||||
| ช่วงอุณหภูมิที่ชดเชย | -10 ถึง +60℃ | |||||||||||||||||||||||||||||||
| ช่วงอุณหภูมิที่ปลอดภัย | -20 ถึง +70℃ | |||||||||||||||||||||||||||||||
| อุณหภูมิที่มีผลกระทบตอนทำซีโร่ | 0.015%R.O./℃ หรือต่ำกว่า | |||||||||||||||||||||||||||||||
| อุณหภูมิที่มีผลกระทบตอนทำสแปน | 0.01%R.O./℃ หรือต่ำกว่า | |||||||||||||||||||||||||||||||
| ความละเอียดของตัวแปลง | 24 บิท | |||||||||||||||||||||||||||||||
| การโก่งตัวที่อัตรา | 0.010 มม. | 0.012 มม. | 0.021 มม. | |||||||||||||||||||||||||||||
| ความถี่ธรรมชาติ | 22 kHz | 22 kHz | 21 kHz | |||||||||||||||||||||||||||||
| วัสดุทำโหลดเซลล์ | สแตนเลส | |||||||||||||||||||||||||||||||
| น้ำหนัก | 300 g | 300 g | 400 g | |||||||||||||||||||||||||||||
| แรงดันแหล่งจ่ายไฟฟ้า | DC12- 24V±15% (หุ้มฉนวนภายใน) | |||||||||||||||||||||||||||||||
| การใช้กำลังไฟฟ้า | 0.7W หรือน้อยกว่า | |||||||||||||||||||||||||||||||
| ตัวกรองสัญญาณความถี่ต่ำแบบดิจิตอล | สามารถตั้งค่าได้ทุกที่ระหว่าง ปิด, 0.1 ถึง 999.9Hz | |||||||||||||||||||||||||||||||
| ตัวกรองค่าเฉลี่ยการเคลื่อนที่ | สามารถตั้งค่าได้ทุกที่ระหว่าง ปิด, 2 ถึง 999 ครั้ง | |||||||||||||||||||||||||||||||
| อัตราการสุ่มตัวอย่าง | 4800 ครั้ง/วินาที | |||||||||||||||||||||||||||||||
| อินเตอร์เฟซ | อินเทอร์เฟซ RS-485 (แบบ4 สาย) | |||||||||||||||||||||||||||||||
| วิธีการใช้งานและการตั้งค่า | แสดงและกำหนดค่าตามคำสั่งการใช้งานหรือผ่านซอฟต์แวร์เฉพาะ (ฟรีซอฟต์แวร์) |
|||||||||||||||||||||||||||||||
| ฟังก์ชั่นซอฟต์แวร์เฉพาะ | ・การแสดงค่าที่ระบุ ・การแสดงรูปกราฟ ・การเปลี่ยนแปลงการตั้งค่า ・ฟังก์ชั่นการบันทึกข้อมูล |
|||||||||||||||||||||||||||||||
| แสดงจำนวนหลัก | 5 หลัก (-99999 ถึง +99999 บวกจุดทศนิยม) | |||||||||||||||||||||||||||||||
| ฟังก์ชั่นอื่นๆ | ・ดิจิตอลซีโร่ ・การวินิจฉัย OK/NOK (การเปรียบเทียบค่าสูงกว่าและต่ำกว่า :HH, HI, OK, LO, LL) ・ฟังก์ชั่นโฮลด์ (Sample. Peak, Bottom, Peak & Bottom, Average) ・วันที่สอบเทียบ / อัตราคาปาซิตี้ / การอ่านข้อมูลซีเรียล |
|||||||||||||||||||||||||||||||
| สายเคเบิล | สายเคเบิลยืดหยุ่น6 ตัวนำ(ยาว2 ม.)ปลายสายเคเบิล:7 สาย | |||||||||||||||||||||||||||||||
| อุปกรณ์เสริม | สายเคเบิลยืดหยุ่น6 ตัวนำ(ยาว5 ม.)ปลายสายเคเบิล:7 สาย | |||||||||||||||||||||||||||||||
| การรับรอง เครื่องหมาย CE |
EMC ตามแนวทาง EN61326-1 | |||||||||||||||||||||||||||||||
DSCB-10KN, DSCB-20KN, DSCB-50KN
| โมเดล | DSCB-10KN | DSCB-20KN | DSCB-50KN |
|---|---|---|---|
| อัตราคาปาซิตี้ | 10 kN | 20 kN | 50 kN |
| เซฟตี้โอเวอร์โหลด | 500%R.C. | ||
| ความไม่เป็นเชิงเส้น | 0.1%R.O. หรือน้อยกว่า | ||
| ฮีสเตอร์รีซีส | 0.2%R.O. หรือน้อยกว่า | ||
| ความสามารถในการทำซ้ำ | 0.1%R.O. หรือน้อยกว่า | ||
| ช่วงอุณหภูมิที่ชดเชย | -10 ถึง +60℃ | ||
| ช่วงอุณหภูมิที่ปลอดภัย | -20 ถึง +70℃ | ||
| อุณหภูมิที่มีผลกระทบตอนทำซีโร่ | 0.015%R.O./℃ หรือต่ำกว่า | ||
| อุณหภูมิที่มีผลกระทบตอนทำสแปน | 0.01%R.O./℃ หรือต่ำกว่า | ||
| ความละเอียดของตัวแปลง | 24 บิท | ||
| การโก่งตัวที่อัตรา | 0.025 มม. | 0.035 มม. | 0.065 มม. |
| ความถี่ธรรมชาติ | 24 kHz | 26 kHz | 15 kHz |
| วัสดุทำโหลดเซลล์ | สแตนเลส | ||
| น้ำหนัก | 400 g | 2.0 kg | |
| แรงดันแหล่งจ่ายไฟฟ้า | DC12- 24V±15% (หุ้มฉนวนภายใน) | ||
| การใช้กำลังไฟฟ้า | 0.7W หรือน้อยกว่า | ||
| ตัวกรองสัญญาณความถี่ต่ำแบบดิจิตอล | สามารถตั้งค่าได้ทุกที่ระหว่าง ปิด, 0.1 ถึง 999.9Hz | ||
| ตัวกรองค่าเฉลี่ยการเคลื่อนที่ | สามารถตั้งค่าได้ทุกที่ระหว่าง ปิด, 2 ถึง 999 ครั้ง | ||
| อัตราการสุ่มตัวอย่าง | 4800 ครั้ง/วินาที | ||
| อินเตอร์เฟซ | อินเทอร์เฟซ RS-485 (แบบ4 สาย) | ||
| วิธีการใช้งานและการตั้งค่า | แสดงและกำหนดค่าตามคำสั่งการใช้งานหรือผ่านซอฟต์แวร์เฉพาะ (ฟรีซอฟต์แวร์) |
||
| ฟังก์ชั่นซอฟต์แวร์เฉพาะ | ・การแสดงค่าที่ระบุ ・การแสดงรูปกราฟ ・การเปลี่ยนแปลงการตั้งค่า ・ฟังก์ชั่นการบันทึกข้อมูล |
||
| แสดงจำนวนหลัก | 5 หลัก (-99999 ถึง +99999 บวกจุดทศนิยม) | ||
| ฟังก์ชั่นอื่นๆ | ・ดิจิตอลซีโร่ ・การวินิจฉัย OK/NOK (การเปรียบเทียบค่าสูงกว่าและต่ำกว่า :HH, HI, OK, LO, LL) ・ฟังก์ชั่นโฮลด์ (Sample. Peak, Bottom, Peak & Bottom, Average) ・วันที่สอบเทียบ / อัตราคาปาซิตี้ / การอ่านข้อมูลซีเรียล |
||
| สายเคเบิล | สายเคเบิลยืดหยุ่น6 ตัวนำ(ยาว2 ม.)ปลายสายเคเบิล:7 สาย | ||
| อุปกรณ์เสริม | สายเคเบิลยืดหยุ่น6 ตัวนำ(ยาว5 ม.)ปลายสายเคเบิล:7 สาย | ||
| การรับรอง เครื่องหมาย CE |
EMC ตามแนวทาง EN61326-1 | ||

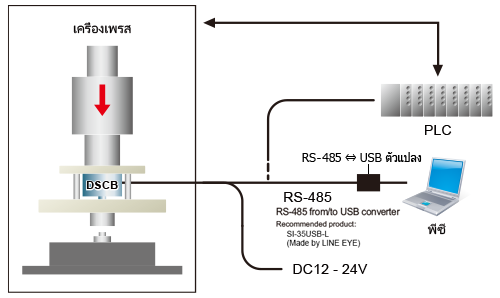

ตัวอย่างการใช้งาน

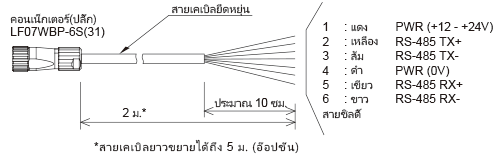

สายเคเบิล

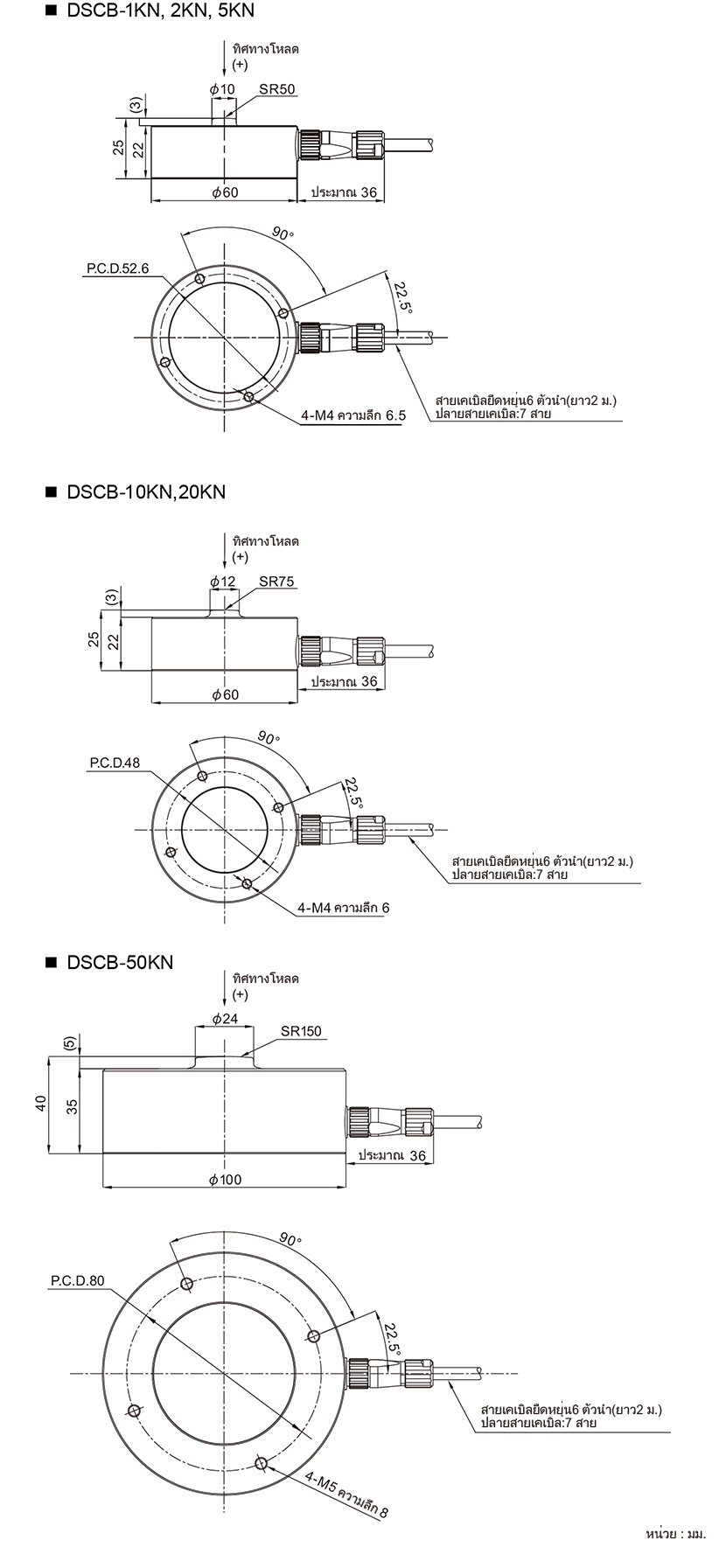

ขนาดภายนอก
