โครงร่างผลิตภัณฑ์

ระบบการชั่งน้ำหนักที่สามารถกำหนดค่าได้อย่างง่ายดายด้วย F650-CK เพื่อตอบสนองความต้องการใช้งานที่หลากหลาย

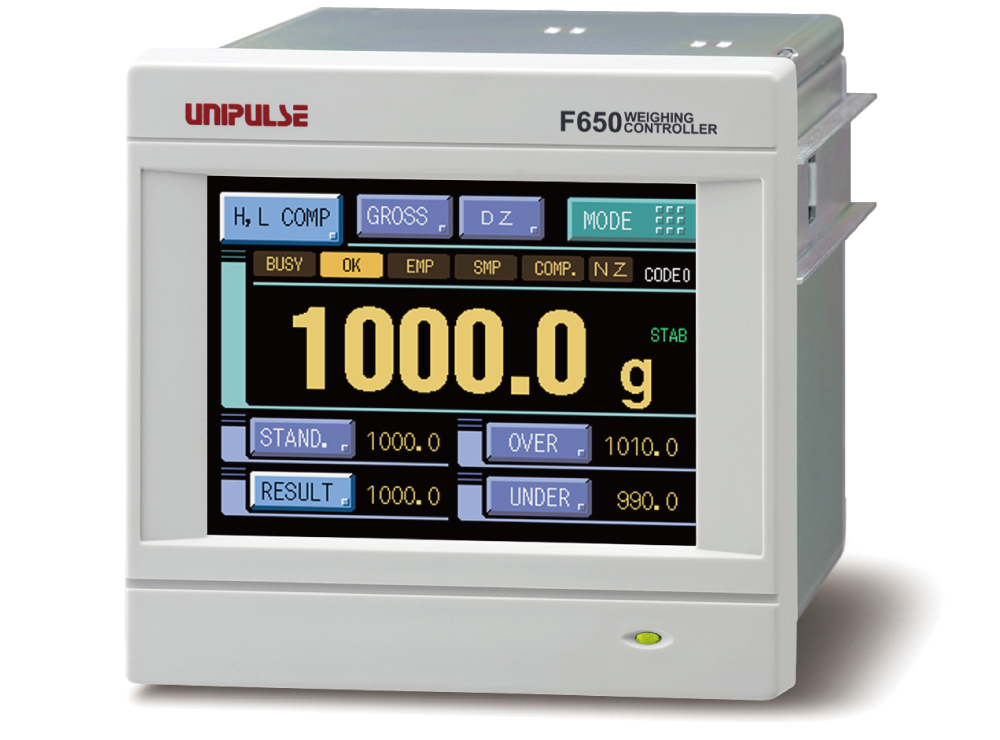

CK-F650 เป็นตัวบ่งชี้การชั่งน้ำหนักที่ออกแบบมาสำหรับเป็นเครื่องชั่งที่ใช้ตรวจสอบ(Checker)น้ำหนักขณะมีการเคลื่อนไหว
ด้วยการมีตัวกรองที่มีประสิทธิภาพสูงในการลดทอนสัญญาณรบกวนและการสั่นสะเทือนทำให้การวัดค่าน้ำหนักมีความถูกต้องและมีเสถียรภาพ
ฟังก์ชั่นที่จำเป็นทั้งหมดสำหรับการตรวจสอบการชั่งน้ำหนัก เช่น การประเมินผลโอเวอร์/อันเดอร์ การจัดอันดับหรือการเรียงลำดับโหมดการชั่งน้ำหนักต่างๆ การควบคุมการลำเลียง สถิติและอื่นๆจะถูกบรรจุอยู่ในเครื่องรุ่นนี้


ตัวกรองที่มีประสิทธิภาพสูงในการลดทอนการสั่นสะเทือน

ความถี่คัทออฟสำหรับตัวกรองความถี่ต่าผ่านที่มีคุณสมบัติสูงชันสามารถปรับเพิ่มขึ้นได้ดีในการตรวจสอบการชั่งน้ำหนักขณะมีการเคลื่อนไหว การชั่งน้ำหนักที่มีความถูกต้องและมีเสถียรภาพสามารถทำได้ดีแม้ในสภาพแวดล้อมที่มีการสั่นสะเทือนเป็นจำนวนมาก

แสดงผลสัญญาณรูปกราฟ


สัญญาณรูปกราฟสามารถถูกสังเกตการณ์ได้ตลอดเนื่องมาจากผลของตัวกรองที่สามารถตรวจสอบได้ทางสายตา(จำลองขึ้นมา) โดยที่การปรับตั้งค่าตัวกรองสามารถดำเนินการได้อย่างง่ายดาย

การประเมินผลโอเวอร์/อันเดอร์ และฟังก์ชั่นการจัดอันดับ

ตรวจสอบว่าน้ำหนักเกินหรือต่ำกว่าน้ำหนักเป้าหมาย และ/หรือการจัดเรียงลงในเกรดหรือคลาสที่กำหนดไว้ล่วงหน้า (จัดเรียงลำดับเป็นเกรดหรือคลาสได้มากที่สุดถึง 11 ขั้น)

โหมดการชั่งน้ำหนักที่เป็นประโยชน์ในการปรับปรุงประสิทธิภาพและความถูกต้องแม่นยำ

โหมดการจัดเรียงลำดับแบบออโตจะเป็นประโยชน์เมื่อความเร็วของสายพาน ขนาดและน้ำหนักไม่คงที่
ป้องกันการลดลงของความสามารถในการประมวลผลได้ด้วยการปรับค่าศูนย์ซึ่งสามารถทำได้ในระหว่างการทำงานของเครื่อง

ดักจับและตรวจสอบในสถานการณ์ที่มีสองชิ้นงานอยู่บนเครื่องชั่งเดียวกันได้


แม้ว่าทั้งสองชิ้นงานจะอยู่บนเครื่องชั่งเดียวกัน ขนาดน้ำหนักของแต่ละชิ้นงานจะได้รับการชั่งน้ำหนักและการตัดสินว่า (OK / NG)

การควบคุมการลำเลียง

F650-CK ถูกออกแบบมาให้เป็นเครื่องชั่งที่ใช้ในการตรวจสอบการชั่งน้ำหนักขณะมีการเคลื่อนไหว สัญญาณการควบคุมจะถูกส่งออกมาในการควบคุมสายพาน

ฟังก์ชั่นทางสถิติแบบเรียลไทม์


เพื่อที่จะประมวลผลทางสถิติแบบเรียลไทม์ คุณสามารถตรวจสอบและติดตามการเปลี่ยนแปลงและการกระจายของข้อมูลอย่างต่อเนื่อง

ข้อมูลจำเพาะ

ส่วนที่เป็นอนาล็อก
แรงดันไฟกระตุ้น DC 5 V±5% กระแสเอาท์พุท: ภายใน 90 mA ( โหลดเซลล์ขนาด 350 Ω จำนวนมากสุดถึง 6 ตัวสามารถเชื่อมต่อในแบบคู่ขนานได้)
ช่วงของสัญญาณอินพุท -0.3 ถึง 3.0 mV/V
ช่วงการปรับค่าซีโร่ การปรับแบบอัตโนมัติด้วยการคำนวณแบบดิจิตอล -0.2 ถึง 3.0 mV/V
ช่วงการปรับค่าเกน การปรับแบบอัตโนมัติด้วยการคำนวณแบบดิจิตอล
ความถูกต้อง ความไม่เป็นเชิงเส้น: ภายใน 0.01%/FS±1 digit (เมื่อป้อนอินพุท 3 mV/V )
ซีโร่ดริฟท์: 0.025 μV / ℃ RTI
เกนดริฟท์: 1 ppm / ℃
A/D คอนเวอร์เตอร์ อัตราการแปลงค่า: 1000 ครั้ง/วินาที ความละเอียด: 24 บิท(ไบนารี่)
การสอบเทียบเชิงทฤษฎี การสอบเทียบด้วยการป้อนข้อมูลเทียบเท่า: ความถูกต้องเมื่อการสอบเทียบเชิงทฤษฎีถูกดำเนินการ: 1/1000

การกรองสัญญาณ
การกรองแบบดิจิตอล ค่าเฉลี่ยการเคลื่อนที่ (ใช้ร่วมกันสำหรับทุกโหมด): ปิด, 2-999 ครั้ง
การกรองความถี่ต่ำผ่าน ตัวแปร: 2 ถึง 10 Hz



ส่วนของการแสดงผล
หน่วยในการแสดงผล โมดูลLCD สีชนิดTFTขนาด3.5 inch (320 × 240 dot) พื้นที่แสดงผล: 71 (W) x 53 (H) × 53 (H) มม
จอแสดงผลค่าน้ำหนัก ตัวเลขแสดงผล 5 หลัก(เครื่องหมาย: เครื่องหมายลบอยู่หน้าตัวเลขในหลักสูงสุด
หน่วย NONE, kg, t, g, N, หรือlb (สามารถเลือกได้)
ตำแหน่งทศนิยม 0, 0.0, 0.00 หรือ 0.000 (สามารถเลือกได้)
แสดงสถานะ BUSY, GO, EMP, SMP, COMP, NZ, STAB, RANK1 to 11

ส่วนของการตั้งค่า
วิธีการตั้งค่า การตั้งค่าทำผ่านหน้าจอสัมผัสแบบอนาล็อก(มีกริ่งคลิกการกด) การตั้งค่าสามารถทำได้โดยอุปกรณ์ภายนอกได้เช่นเดียวกันโดยผ่านทางอินเตอร์เฟซ RS-232C และอื่น ๆ
หน่วยความจำเก็บค่าการตั้งค่าเริ่มต้น F.RAM (nonvolatile RAM) , ค่าอื่น ๆ : ลิเธียมแบตเตอรี่สำรอง C-MOS แรม
ตั้งค่าการป้องกัน การตั้งค่าสามารถถูกล็อกไว้ได้เพื่อป้องกันการเปลี่ยนแปลงโดยพลการของผู้ใช้งาน(LOCK1, LOCK 2, LOCK 3)
รายการการตั้งค่า ・โหมดมาตรฐาน (COMP MODE SEL.: COMP):
CODE/STANDARD/OVER/UNDER/UPPER/LOWER　

・โหมดมาตรฐาน (COMP MODE SEL.: RANK.1):
CODE/BOUNDARY 0/BOUNDARY 1/BOUNDARY 2/BOUNDARY 3/UPPER/LOWER

・โหมดมาตรฐาน (COMP MODE SEL.: RANK.2):
CODE/BOUNDARY 0/BOUNDARY 1/BOUNDARY 2/BOUNDARY 3/BOUNDARY 4/ BOUNDARY 5/BOUNDARY 6/BOUNDARY 7/BOUNDARY 8/BOUNDARY 9/UPPER/LOWER

・โหมดการตรวจสอบ:
CODE/TAKING MODE/TRIGGER MODE/TAKING COUNT/TAKING RATIO/EMPTY COUNT/NEAR ZERO/DIGITAL LPF /MOV. AVE. FILTER/GROSS RATIO/HISTOGRAM TARGET/HISTOGRAM RANGE

・สภาวะเอาท์พุท:
CODE/OUTPUT SEL. 0/OUTPUT SEL. 1※/OUTPUT SEL. 2※/OUTPUT SEL. 3※/OUTPUT SEL. 4※　　 　
※Selectable from OUTPUT, COMP, NZ, TAKING, ERROR, LOWER, STAB, RUN

・กราฟ:
CODE/GRAPHIC MODE/TRIGGER LEVEL/X END POINT/Y START POINT/Y END POINT/DRAWING WEIGHT/ PRE TRIG.VALUE/FRONT OF FILTER

・ผลลัพธ์:
CODE/AVE.WEIGHT/MAX.WEIGHT/MIN.WEIGHT/CNT.OF DATA/GEN.STAN.DEV./SMP.STAN.DEV./MAX. – MIN./LATEST DATA

・การเปรียบเทียบ:
COMP MODE SEL./STAND. CMP SEL./COMPLETE OUT T./NEAR ZERO COMP./HI/LO COMP. SEL./PRESET TARE WGT.1 /PRESET TARE WGT.2/HOLD SELECT

・การดำเนินการ:
MD (PERIOD)/MD (RANGE)/ZT (PERIOD)/ZT (RANGE)/INDICATE COLOR/BACKLIGHT LOW TM/BACKLIGHT ON TM/ AUTO ACCUMULAT./OUTPUT MODE/OUTPUT COMP. MODE/WGT CODE INPUT/ZT MODE/AUTO ZERO AVE./B4 FUNK. SELECT/TAKING SPEED

・การสื่อสาร:
COMM. MODE/BAUD RATE/LENGTH/PARITY BIT/STOP BIT/TERMINATOR/FLOW CONTROL/ SI/F OUT1 SELECT/SI/F OUT2 SELECT

・ระบบ:
INITIALIZATION/LOCK1/LOCK2/LOCK3/PASSWORD/LANGUAGE/[GROSS/NET] KEY/[DZ] KEY/[TARE ON] KEY/ SELF CHECK DSP1/SELFCHECK DSP2/SELFCHECK MEM/SELF CHECK KEY/SELF CHECK EXT/SELF CHECK COM

・การสอบเทียบ:
ZERO CAL./SPAN CAL./EQUIV. CAL./BALANCE WEIGHT/MIN. SCALE DIV./NET OVER/GROSS OVER/UNIT DISPLAY/ DECIMAL PLACE/DZ REGULATION VAL.

ฟังก์ชั่นทั้งหมด
จอแสดงผลฮีสโตแกรม จำนวนของข้อมูลน้ำหนักสำหรับที่อยู่ในแต่ละช่วงจำนวน 9 ชุดจะถูกแสดงออกมา สองชุดของข้อมูลที่อยู่นอกช่วงก็จะมีการแสดงออกมาด้วย
ผลการชั่งน้ำหนัก จะมีการแสดงผลสำหรับแต่ละรหัส
สถิติ จอแสดงผลข้อมูลทางสถิติที่เก็บไว้ในตัวเครื่องF650-CK แสดงค่าน้ำหนักเฉลี่ย ค่าน้ำหนักสูงสุด ค่าน้ำหนักต่าสุด จำนวนของข้อมูล ส่วนเบี่ยงเบนมาตรฐานของกลุ่มประชากร ส่วนเบี่ยงเบนมาตรฐานของกลุ่มตัวอย่าง ความแตกต่างระหว่างค่าสูงสุดและต่ำสุด ข้อมูลล่าสุด

ภายนอก
สัญญาณเอ้าท์พุทที่ส่งออกไปภายนอก (10) OVER หรือ RANK1 หรือ RANK20/GO หรือ RANK2 หรือ RANK21/UNDER หรือ RANK3 หรือ RANK22/ NONE หรือ RANK4 หรือ RANK23/NONE หรือ RANK5 หรือ STROBE/OUTPUT SEL. 0/OUTPUT SEL. 1/ OUTPUT SEL. 2/OUTPUT SEL. 3/OUTPUT SEL. 4
สัญญาณอินพุทที่รับจากภายนอก (10) CODE0/CODE1/CODE2 หรือ KEY LOCK/Graph drawing/D/Z ON/TARE ON/TARE OFF/Accumulation command/Measurement start/Measurement reset

อินเตอร์เฟซ
(เพียงหนึ่งตัวเลือกเท่านั้นที่สามารถติดตั้งได้)
SIF อินเตอร์เฟซแบบอนุกรมเชื่อมต่อด้วยสาย 2 สาย
232 อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C
485 อินเตอร์เฟซติดต่อสื่อสารทาง RS-485 (รูปแบบ Modbus-RTU / UNI ) (อ๊อปชั่น)
BCO BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิด Sink) (อ๊อปชั่น)
BSC BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิด Source) (อ๊อปชั่น)
DAV D/A คอนเวอร์เตอร์ (เอาท์พุทชนิดแรงดันไฟฟ้า) (อ๊อปชั่น)
DAI D/A คอนเวอร์เตอร์ (เอาท์พุทชนิดกระแส) (อ๊อปชั่น)
ODN อินเตอร์เฟซ DeviceNet (อ๊อปชั่น)
CCL อินเตอร์เฟซ CC-Link (อ๊อปชั่น)


ประสิทธิภาพการทำงานทั่วไป
แรงดันไฟฟ้าปฏิบัติการ·การใช้กำลังไฟฟ้า AC 100 ถึง 240 V±10 ถึง 15% (50/60 Hz) 4 W typ.
เงื่อนไขการใช้งาน ช่วงอุณหภูมิการทำงาน: -10 ถึง 40 ℃
ช่วงอุณหภูมิการจัดเก็บ: -20 ถึง + 60 ℃
ความชื้น: 80% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาด 96 (W) × 96 (H) × 138 (D) มม. (ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก ประมาณ x.1.0 กก.

สิ่งที่แนบมา
สายไฟ AC (ความต้านทานแรงดันไฟฟ้า: 125 Vac) (3 เมตร) 1
สายจัมเปอร์ 2
FCN series I/O connector (with cover) 1
คู่มือการใช้งาน 1
Analog I/O connector terminal block
(Already mounted on the main unit)		 1
คอนเน็กเตอร์สำหรับBCDเอ้าท์พุท (เมื่ออ๊อปชั่น BCO มีการติดตั้ง) 1
ไขควงมินิ (เมื่ออ๊อปชั่น D /A คอนเวอร์เตอร์มีการติดตั้ง) 1
คอนเน็กเตอร์สำหรับDeviceNet (เมื่ออ๊อปชั่น ODN มีการติดตั้ง) 1
คอนเน็กเตอร์สำหรับCC-Link (เมื่ออ๊อปชั่น CCLมีการติดตั้ง) 1

อุปกรณ์เสริมต่างๆ
CA372-I/O เคเบิลยาว 3ม.ที่มี FCN คอนเน็กเตอร์ที่ด้านปลายด้านหนึ่ง
CA600-BCDCNV FCN คอนเน็กเตอร์32P-57·36p cabtyre พร้อมสายเคเบิลยาว 0.3 ม.
CA81-232X มินิDIN-D-Sub 9p พร้อมสายเคเบิลยาว 1.5 เมตร
CAAC2P-B3 สายไฟ AC (3 ม.)
CAAC3P-CEE7/7-B2 สายไฟ AC (ความต้านทานแรงดันไฟฟ้า: 250 Vac) (2 ม.)
CN50 ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบ
CN51 คอนเน็กเตอร์สำหรับBCDเอ้าท์พุท
CN55 ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบแบบทแยงมุม
CN60 คอนเน็กเตอร์กลม DIN 8p สำหรับ RS-232C
CN71 คอนเน็กเตอร์สำหรับCC-Link
CN72 คอนเน็กเตอร์ชนิดสองแถวสำหรับ CC-Link
CN80 อนาล็อก I/O คอนเน็กเตอร์เทอมินอล
CND01 คอนเน็กเตอร์สำหรับDeviceNet
DTC2-PSL ตัวกล่องเหล็กสำหรับ F650
GMP96×96 ซีลยาง


โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
