โครงร่างผลิตภัณฑ์

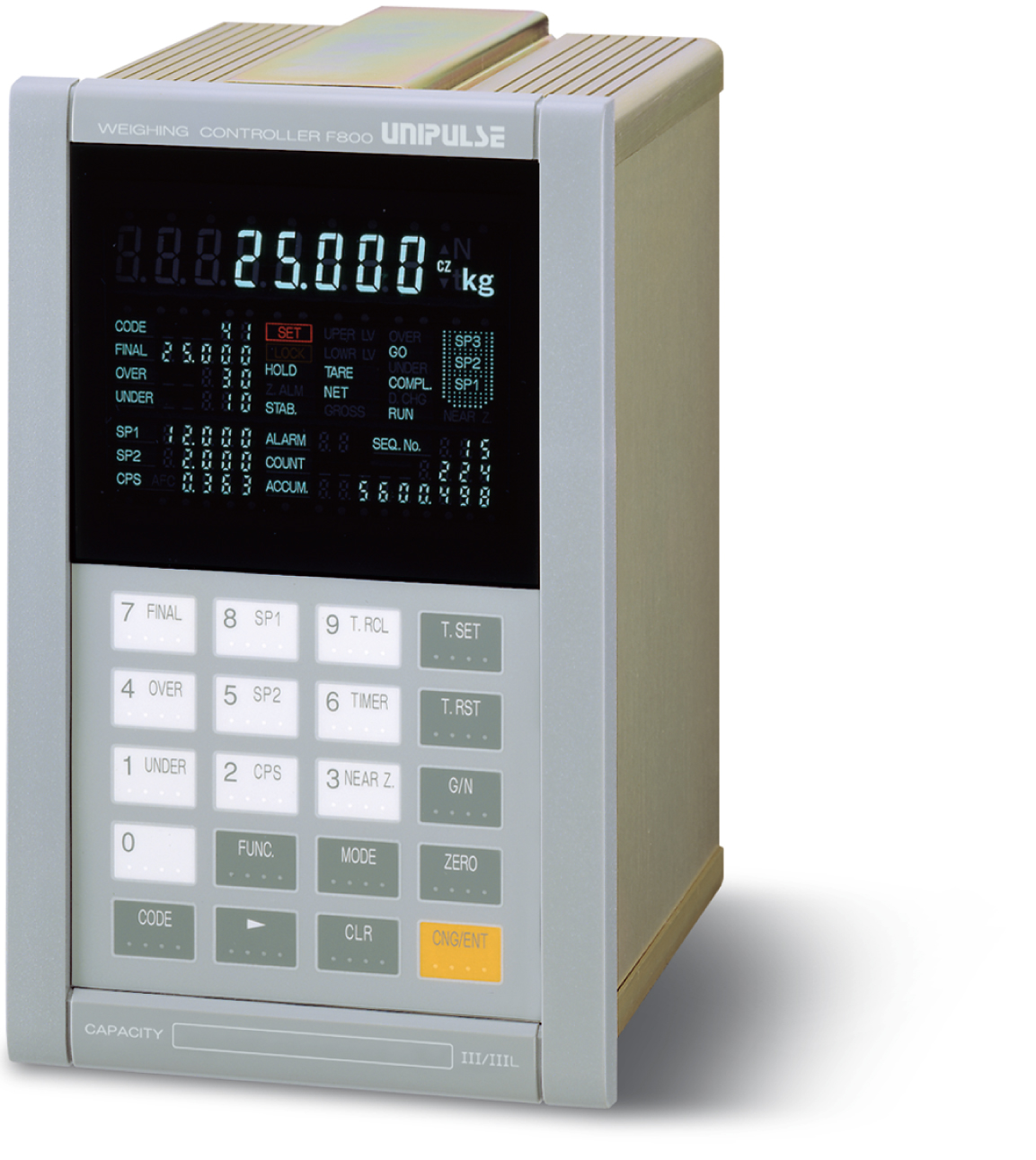

ตัวควบคุมการชั่งน้ำหนักสำหรับระบบชั่งน้ำหนักอัตโนมัติ F800 สามารถทำงานร่วมกันกับเครือข่ายของPLCต่างๆได้ เช่น DeviceNet และ CC-Link
F800 อัดแน่นไปด้วยคุณสมบัติใหม่ล่าสุดที่รองรับระบบชั่งน้ำหนักทั้งหมดเช่นฟังก์ชั่นการตั้งโค้ดที่ยอมให้มีการตั้งค่าล่วงหน้าของเงื่อนไขของการชั่งน้ำหนักได้ถึง 100 โค้ดและฟังก์ชั่นการชั่งน้ำหนักตามลำดับที่ช่วยให้การควบคุมโดยตรงกับประตูของการป้อนและปล่อยน้ำหนักโดยขึ้นอยู่กับค่าน้ำหนักเป้าหมายเท่านั้น


ข้อมูลจำเพาะ

ส่วนของอนาล็อก｜ส่วนของการตั้งค่า｜ส่วนของอินพุท / เอ้าท์พุท｜ส่วนของการแสดงผล｜ข้อกำหนดทั่วไป｜อ๊อปชั่น｜อุปกรณ์เสริม

ส่วนของอนาล็อก
แรงดันไฟกระตุ้น DC 10 V±5% กระแสเอาท์พุท; ภายใน120 mA (โหลดเซลล์ขนาด350 Ωจำนวนสูงสุด4ตัวสามารถเชื่อมต่อกันในแบบคู่ขนาน)
ช่วงการปรับค่าซีโร่ 0 ถึง ประมาณ 2 mV/V (การปรับแบบดิจิตอล)
ช่วงการปรับค่าเกน 0.3 ถึง 2.0 mV/V (การปรับแบบดิจิตอล)
ความไวของอินพุทขั้นต่ำ 0.3 μV/1 เค้าท์
ความถูกต้อง ความไม่เป็นเชิงเส้น: ภายใน 0.01%/FS (ทั่วไป: 0.005%/FS ที่อุณหภูมิห้อง)
ซีโร่ดริฟท์: ภายใน 0.1 μV/°C RTI (ทั่วไป: 0.08 μV/° C)
เกนดริฟท์: ภายใน 15 ppm/° C (ทั่วไป: 5 ppm/° C)
สัญญาณรบกวน: ภายใน 0.1 μVp-p RTI (0.1 ถึง 10 Hz)
การกรองสัญญาณแบบอนาล็อก การกรองความถี่ต่ำผ่านแบบเบสเซ่ว(-12 dB/oct)
เลือกจาก 2, 4, 6, 8 Hz
A / D คอนเวอร์เตอร์ ความเร็ว: 100 ครั้ง/ วินาที
ความละเอียด: 16 บิต (ไบนารี่)
ความละเอียดที่แสดงผลขั้นต่ำ 1/10000
การสอบเทียบขั้นรอง การสอบเทียบที่สามารถดำเนินการได้โดยไม่ต้องใช้โหลดจริงด้วยการเชื่อมต่อตัวต้านทานเข้าที่ปลายด้านหนึ่งของชุดบริดจ์ของโหลดเซลล์

ส่วนของการตั้งค่า
วิธีการตั้งค่า การทำงานผ่านแป้นพิมพ์ (แป้นพิมพ์ที่มีเสียงคลิกเมื่อกดคีย์)
การตั้งค่าจากภายนอกสามารถทำได้โดยการติดตั้งอ๊อปชั่น RS-232C.
การจัดเก็บค่าที่ตั้งเอาไว้ ·ค่าเริ่มต้น: NOV.แรม (nonvolatile RAM)
·การตั้งค่าอื่นๆ : C-MOS แรม ด้วยการสำรองข้อมูลของแบตเตอรี่ลิเธียม(มีประสิทธิภาพการใช้งานนานกว่า 5 ปีขึ้นอยู่กับสภาพการใช้งานและสภาพแวดล้อมในการจัดเก็บรักษา)
การป้องกันค่าที่มีการตั้งเอาไว้ การดำเนินงานการตั้งค่าสามารถล็อคเพื่อป้องกันไม่ให้มีการปรับเปลี่ยนโดยไม่ได้รับอนุญาตทั้งในส่วนที่เป็นค่าเริ่มต้นและการสอบเทียบจากการทำงานที่ผิดพลาด(ล็อก)
รายการการตั้งค่า ・Calibration……Zero calibration / Span calibration/Balance weight value / Capacity / Min. scale division / Over Net / Over Gross / Display frequency / Decimal point / 1/4 Scale display ON/OFF / Unit / Gravitational acceleration compensation
・Comparative setting1……SP1 / SP2 / CPS / Final / Under / Over / AFF reg / Compensation input timer
・Comparative setting2……Near zero / Lo / Hi / Preset tare weight / Comparison inhibit time / Judging time / Compare time / Discharging time / AZ time / Judging times / Sequence mode
・Function setting……Digital filter / Motion Detection / Weighing function1 / Weighing function2 / Weighing function3 / Function key inhibited / RS-232C / ID number setting / Analog filter / Zero tracking / Measurement law / Extended selection

ส่วนของอินพุท / เอ้าท์พุท
สัญญาณเอ้าท์พุทภายนอก (16 จุด) ·เอ้าท์พุทโอเพ่นคอลเล็กเตอร์ของทรานซิสเตอร์ (Emitter = ขั้ว COM); เอาท์พุทเป็น LO เมื่อทรานซิสเตอร์เป็น ON
・Near zero / SP1 / SP2 / SP3 / under / go / over / complete / discharge / Lo / Hi / stable / weight error / error / final error / RUN
สัญญาณอินพุตภายนอก (23 จุด) ·อินพุทเป็น ON เมื่อช็อตขา COM ด้วยอุปกรณ์ใช้หน้าสัมผัส(รีเลย์ สวิทช์ อื่นๆ) หรือไม่ใช้หน้าสัมผัส(ทรานซิสเตอร์ TTL เอ้าท์พุทโอเพ่นคอลเล็กเตอร์ อื่นๆ)
・Gross or net / digital zero / tare on / tare reset / hold or judge / feed or discharge / accumulation command / accumulation clear / code setting / start / stop / discharge command / compulsory discharge command / discharge gate open / discharge gate close / code assign selection / code assign input

อินเตอร์เฟซ
SIF ชนิด 2 สายเชื่อมต่อแบบอนุกรม(มาตรฐาน); อินเตอร์เฟซที่จะเชื่อมโยงกับเครื่องพิมพ์ของUnipulse หรือจอแสดงผลภายนอก
232 อินเตอร์เฟซการสื่อสารแบบ RS-232C (อ๊อปชั่น): เขียน(เปลี่ยนแปลง) / อ่านข้อมูลน้ำหนัก สถานะต่างๆและการตั้งค่าผ่านทางคำสั่งจากคอมพิวเตอร์แม่ข่าย
BCO BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (อ๊อปชั่น) …… ส่งข้อมูลน้ำหนักไปยัง PLC หรืออุปกรณ์ BCDอื่นๆ
BCI BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ตัวเลือก) …… อินเตอร์เฟซแบบขนานในการรับค่าที่มีการตั้งค่าไว้จากอุปกรณ์ภายนอก
485 อินเตอร์เฟซติดต่อสื่อสารทาง RS-485 (อ๊อปชั่น) …… เมื่อเทียบกับ RS-232C, การติดต่อสื่อสารในระยะทางที่ไกลกว่าสามารถดำเนินการได้
DAC D/A คอนเวอร์เตอร์(อ๊อปชั่น) …… ค่าการชั่งน้ำหนักเป็นเอ้าท์พุทถูกแปลงเป็นสัญญาณอนาล็อกแบบแรงดันและกระแส ค่าน้ำหนักเอ้าท์พุทที่เป็นศูนย์และค่าที่เต็มสเกลสามารถตั้งค่าได้
ODN อินเตอร์เฟซ DeviceNet (อ๊อปชั่น) …… ที่เชื่อมต่อเป็นเนื้อเดียวกับ DeviceNet สอดคล้องตาม Omron CompoBus / D
CCL อินเตอร์เฟซ CC-Link (อ๊อปชั่น) …… บัสอินเตอร์เฟซแบบอนุกรมสำหรับการเชื่อมต่อกับ PLC

Please inquire from our sales office for the combination of options that can be installed.


ส่วนของการแสดงผล
จอแสดงผลน้ำหนัก จอแสดงผลตัวเลข(8 หลัก)ด้วยหลอดเรืองแสงแสดงผลขนาดความสูงตัวอักษร 12 m​​m
การแสดงผลค่าน้ำหนัก 5 หลัก เครื่องหมาย : แสดงผลเครื่องหมายลบที่หน้าหลักสูงสุดของจอแสดงผลเท่านั้น
หน่วย เลือกจาก t, g, kg, none
จุดทศนิยม แสดงตำแหน่งที่เลือกได้ (การแสดงที่ศูนย์ด้วยจุดทศนิยม)
อัตราอัปเดตการแสดงผล เลือกจาก 3, 6, 13, 25 ครั้ง/ วินาที ( อัตราการแปลง A/D ยึดตายตัว.)
ความสามารถแสดงผล กำหนดได้ 5 หลัก
การแสดงผลว่า โอเวอร์สเกล อินพุท A/D คอนเวอร์เตอร์โอเวอร์(LOAD)
ค่า Net โอเวอร์(กำหนดได้ 5 หลัก) (OFL1)
ค่า Grossเกินความจุโหลดเซลล์+9 ส่วนแบ่งขนาด(OFL2)
ค่า Grossโอเวอร์(กำหนดได้ 5 หลัก) (OFL3)
การแสดงจุดกึ่งกลางของศูนย์ แสดงจุดศูนย์ที่แท้จริง (1/4ของส่วนแบ่งขนาด)
การแสดงผลสถานะ แสดงตัวอักษรคงที่โดยหลอดเรืองแสงแสดงผล (แสดงเป็นแสงที่รายการ) SET / LOCK / HOLD / Z.ALM / STAB. / T.SET / NET / GROSS / RUN / UPER LV / LOWR LV / NEAR Z. / SP1 / SP2 / SP3 / OVER / GO / UNDER / COMPL / D.CHG / AFC
การแสดงผลการตั้งค่า โดยหลอดเรืองแสงแสดงผลขนาดความสูงของตัวอักษร 4 mm CODE / FINAL / UNDER / OVER / SP1 / SP2 / CPS
การแสดงผลค่าน้ำหนักสะสม โดยหลอดเรืองแสงแสดงผลขนาดความสูงของตัวอักษร 4 mm
ตัวเลขแสดงผล โดยหลอดเรืองแสงแสดงผลขนาดความสูงของตัวอักษร 4 mm
ALARM (2 หลัก) / SEQ.NO. (3 หลัก)

ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า AC 85 ถึง 110 V, 102 ถึง 132 V, 170 ถึง 220, 187 ถึง 242 V ​​ (โปรดระบุแรงดันไฟเมื่อสั่งซื้อ), 50/60 เฮิร์ตซ์
การใช้กำลังไฟฟ้า 14 VA typ.
เงื่อนไขการทำงาน อุณหภูมิ:ช่วงอุณหภูมิในการทำงาน -10 -+40° C;
ช่วงอุณหภูมิในการจัดเก็บ -40 -+80° C
ความชื้น: ภายใน 85% RH หรือน้อยกว่า(ไม่กลั่นตัว)
ขนาดด้านนอก 130 (W) x 207 (H) x 150 (D) [มม.] (ไม่รวมถึงติ่งที่ยื่นออกมา)
ขนาดแผงที่ตัด 127 (W) x 200 (H) มม. * ความหนาของแผงในการติดตั้ง: 1.6 มม.หรือมากกว่า
น้ำหนัก ประมาณ 3 กก.

อุปกรณ์เสริม
สายไฟสำหรับแหล่งจ่ายไฟ (2 ม.) 1
อะไหล่ฟิวส์ (1 A) 1
คอนเน็กเตอร์สำหรับโหลดเซลล์ (Hirose JR16PN-7S) 1
คอนเน็กเตอร์สำหรับควบคุมสัญญาณอินพุท / เอาท์พุท (DDK 57-30500) 1
ไขควงหัวแบน 1
คู่มือการใช้งาน 1
คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท (เมื่ออ๊อปชั่น BCDเอ้าท์พุทถูกเลือก) 1
คอนเน็กเตอร์สำหรับ BCDอินพุท (เมื่ออ๊อปชั่น BCDอินพุทถูกเลือก) 1
คอนเน็กเตอร์สำหรับ DeviceNet (เมื่ออ๊อปชั่น DeviceNet ถูกเลือก) 1
อินเตอร์เฟซสำหรับ CC-Link (เมื่ออ๊อปชั่น CC-Link ถูกเลือก) 1


อ๊อปชั่น

แบบ ช่องเสียบอ๊อปชั่น··· 3
(โปรดดูรายละเอียดในตารางต่อไปนี้สำหรับการจัดกลุ่มที่สามารถติดตั้งได้)
232 อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C
BCO BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน
BCI BCD อินพุทอินเตอร์เฟซข้อมูลแบบขนาน
485 อินเตอร์เฟซติดต่อสื่อสารทาง RS-485
DAC D/A คอนเวอร์เตอร์
ODN อินเตอร์เฟซ DeviceNet
CCL อินเตอร์เฟซ CC-Link


(อ้างถึง) การเข้าชุดกันของอ๊อปชั่น

จำนวนการติดตั้งอ๊อปชั่น BCD OUT
(BCO)		 BCD IN
(BCI)		 D/A
(DAC)		 RS-232C
(232)		 RS-485
(485)		 DeviceNet
(ODN)		 CC-Link
(CCL)
1 ◎
  ◎
    ◎
      ◎
        ◎
            ◎
              ◎
2 ◎ ◎
◎   ◎
◎     ◎
◎       ◎
◎           ◎
◎             ◎
  ◎ ◎
  ◎   ◎
  ◎     ◎
  ◎         ◎
  ◎           ◎
    ◎ ◎
    ◎   ◎
    ◎       ◎
    ◎         ◎
3 ◎ ◎   ◎
◎ ◎     ◎
◎   ◎ ◎
◎   ◎   ◎
  ◎ ◎ ◎
  ◎ ◎   ◎
จำนวนการติดตั้งอ๊อปชั่น BCD OUT
(BCO)		 BCD IN
(BCI)		 D/A
(DAC)		 RS-232C
(232)		 RS-485
(485)		 DeviceNet
(ODN)		 CC-Link
(CCL)


อุปกรณ์เสริมต่างๆ

แบบ คำอธิบาย
CAAC2P-P2 สายไฟอินพุท AC 2 ม.
CAAC3P-CEE7/7-P1.5 สายไฟอินพุท AC (ทนแรงดัน: 250 V) 1.5 ม.
CN3P-2P ปลั๊กตัวแปลง 3P-2P สำหรับสายไฟอินพุท AC
CA4131 เคเบิล(6 สาย) ยาว 3 ม.ที่มีJR คอนเน็กเตอร์ที่ด้านปลายด้านหนึ่ง (ปลายสายจะถูกแยกออก)
CA4230 รีเลย์แปลงสายเคเบิล JR-PRC (6 สาย) 0.3 ม.
CA4311 รีเลย์แปลงสายเคเบิล JR-PRC (6 สาย) ชนิด 4 สาย/6 สาย(สำหรับการใช้งาน 520 A) 1 ม.
CN10 Load cell connector (JR connector)
CN21 คอนเน็กเตอร์สำหรับ BCD อินพุท/เอ้าท์พุท
CN22 ซีรีย์ 57 ชนิด 50p คอนเน็กเตอร์สำหรับอินพุต/ เอาต์พุตภายนอก
CN35 คอนเน็กเตอร์ D-Sub 25p สำหรับ RS-232C
CN71 คอนเน็กเตอร์สำหรับ CC-Link
CN72 คอนเน็กเตอร์ชนิดสองแถวสำหรับ CC-Link
CND01 คอนเน็กเตอร์สำหรับ DeviceNet
