โครงร่างผลิตภัณฑ์

มาตรฐานใหม่สำหรับตัวบ่งชี้การชั่งน้ำหนัก!
ข้อมูลสามารถบันทึกได้บน SDการ์ด, โครงสร้างป้องกันการสั่นสะเทือน, กันฝุ่นและหยดน้ำ

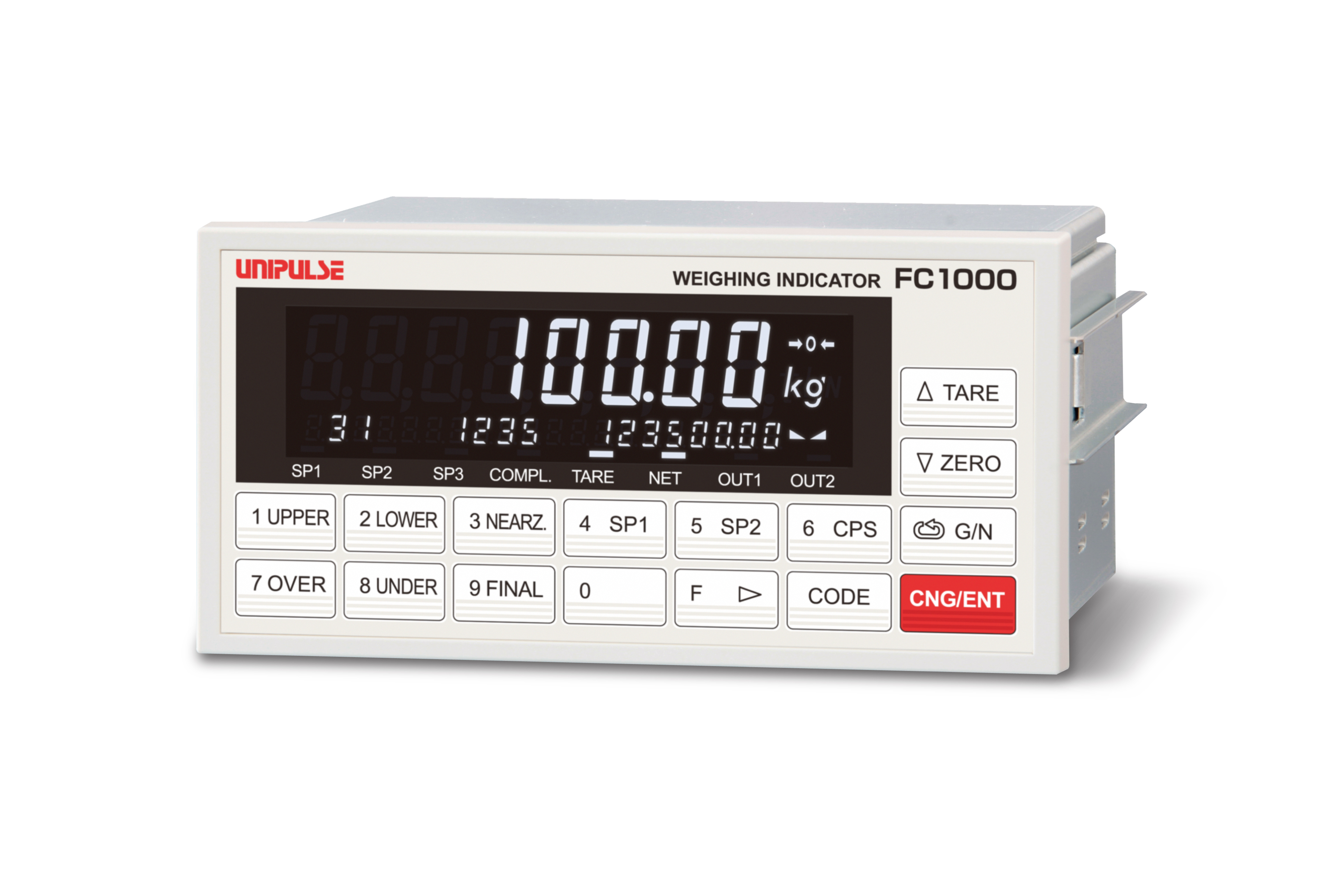

FC1000 เป็นตัวบ่งชี้การชั่งน้ำหนักที่มีคุณสมบัติต่างๆกัน เช่นจอ LCD สีขาวของตัวแสดงผลหลักและย่อย ตัวเครื่องป้องกันฝุ่นและหยดน้ำ (เทียบเท่ากับ IP65) มีฟังก์ชันการสะสมค่าน้ำหนักรวม ข้อมูลบันทึกลงบน SDการ์ด และมีอัตราการแปลง A/D ความเร็วสูงที่ 1.2kHz


ช่องเสียบ SD การ์ด

คุณสามารถเขียนและอ่านพารามิเตอร์ที่ตั้งค่าไว้จาก SDการ์ด ในขณะที่ก็สามารถบันทึกผลการชั่งน้ำหนักและข้อมูลเมื่อมีความผิดปกติเกิดขึ้น

■ค่าการสอบเทียบและข้อผิดพลาดจะถูกบันทึกโดยอัตโนมัติ คุณสามารถแยกแยะข้อบ่งชี้ของโหลดเซลล์ที่ผิดพลาดและระยะเวลาถอดเปลี่ยนได้
สามารถแสดงวันที่และเวลาที่เกิดข้อผิดพลาดรวมทั้งบันทึกข้อผิดพลาดเกิดได้อย่างไร (ผ่านปุ่มควบคุม, การสื่อสาร, I/O ฯลฯ )

■การบันทึกข้อมูลของผลการชั่งน้ำหนัก
ติดตามผลการบริหารจัดการวัตถุดิบ อัตราการใช้งานอุปกรณ์และอื่น ๆ
แนวโน้มระยะยาวสามารถสังเกตได้เช่นกัน

■การคืนค่าพารามิเตอร์ที่ตั้งค่าไว้ด้วยการแตะปุ่มเดียว
·คุณสามารถคัดลอกพารามิเตอร์ที่ตั้งค่าไว้ไปยังตัวเครื่อง FC1000ใหม่ที่เปลี่ยนแทนตัวเดิมได้
· FC1000 จำนวนหลายตัวสามารถใช้การตั้งค่าเดียวกันได้
·คุณสามารถคืนค่าการตั้งค่าเริ่มต้นเมื่อคุณติดตั้ง FC1000เป็นครั้งแรก
(จะถูกบันทึกเป็นค่าเริ่มต้นแยกต่างหากจากพารามิเตอร์ที่ตั้งค่าไว้)



ความลึก 99 มม.

การย่อเล็กลงของแผงควบคุมและการประหยัดพื้นที่ในแผง

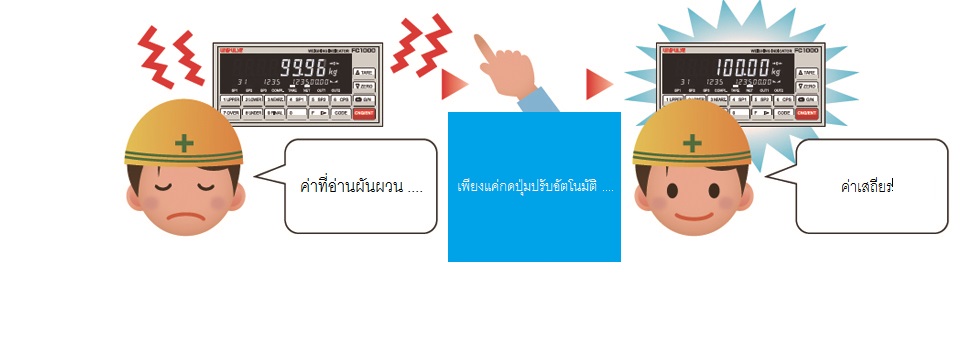

ตัวกรองประสิทธิภาพสูงและการปรับตัวกรองอัตโนมัติ

ด้วยการรวมตัวกันของตัวกรองความถี่ต่ำผ่าน (0.1 ~ 300Hz)
ซึ่งสอดคล้องกับการสั่นสะเทือนต่างๆและตัวกรองค่าเฉลี่ยการเคลื่อนที่ (OFF, 2 ~ 512)
ที่มีประสิทธิภาพสำหรับการสั่นสะเทือนแบบเป็นคาบ การค้นหาโดยอัตโนมัติเพื่อหาค่าที่ดีที่สุดพร้อมความถูกต้องและมีเสถียรภาพก็สามารถทำได้
(คุณสามารถปรับการตั้งค่าด้วยตนเองได้ด้วย)

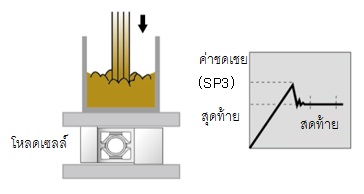

หักค่าชดเชย

สามารถป้อนผงและเติมของเหลวแรงดันสูงได้


เทียบเท่ากับการป้องกันตาม IP65

โดยการวางซีลยางเมื่อติดตั้งบนแผงหน้าปัดด้านหน้าซึ่งสามารถป้องกันความเสียหายจากความชื้นและฝุ่นได้

อัตราการสุ่มตัวอย่างและความละเอียดสูง

ตัวกรองความถี่ต่ำผ่านแบบดิจิตอลที่มีประสิทธิภาพสูงสามารถปรับที่ 0.1Hz
เพิ่มขึ้นได้ เนื่องจากมีความต้านทานการสั่นสะเทือน การวัดสามารถทำได้อย่างรวดเร็วและแม่นยำ

การแสดงผลระดับสัญญาณของโหลดเซลล์ (-2.51mV / V ถึง 5.1mV / V)

ระดับสัญญาณเอาต์พุตของโหลดเซลล์สามารถแสดงเป็น mV / V เพื่อใช้ในการตรวจสอบได้
ตัวบ่งชี้ความผิดปกติหรือเซ็นเซอร์ที่ผิดพลาดสามารถจำแนกได้อย่างง่ายดาย

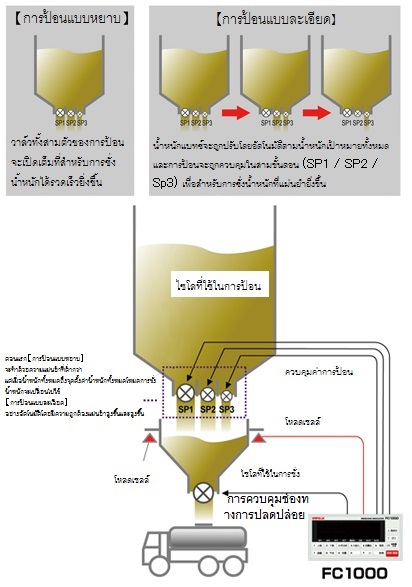

ฟังก์ชั่นการควบคุมน้ำหนักทั้งหมด

การชั่งเป็นชุดด้วยเครื่องชั่งความจุต่ำช่วยให้สามารถชั่งน้ำหนักได้อย่างรวดเร็วและแม่นยำยิ่งขึ้นสำหรับน้ำหนักรวมที่ใหญ่ขึ้น.

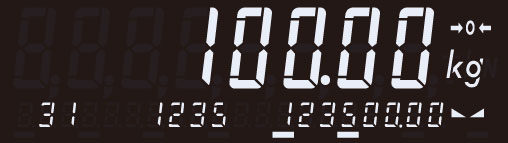

จอ LCD สีขาวสว่างสดใสพร้อมจอแสดงผลย่อย 20 หลัก
จอแสดงผลย่อยสามารถใช้แสดงค่าน้ำหนักสะสม โค้ด/หมายเลขที่ตั้งเอาไว้ ฯลฯ …


จอแสดงผลตัวเลข 6 หลัก

A/D คอนเวอร์เตอร์แบบ24 บิต ช่วยให้สามารถแสดงผลได้ 6 หลัก

หน่วยความจำสำหรับการตั้งค่าน้ำหนัก 32 โค้ด

สามารถเก็บค่าน้ำหนักที่ตั้งไว้แตกต่างกันได้ 32 โค้ดในหน่วยความจำและเลือกโค้ดผ่านทาง I / O หรืออินเทอร์เฟซก็ได้
ชั่งน้ำหนักแบบแบทช์หรือชุดได้อย่างง่ายดาย

การสอบเทียบด้วยการป้อนข้อมูลเทียบเท่า

การสอบเทียบทางทฤษฎีสามารถดำเนินการได้อย่างง่ายดายโดยการระบุอัตราความสามารถและสัญญาณเอาท์พุทของโหลดเซลล์

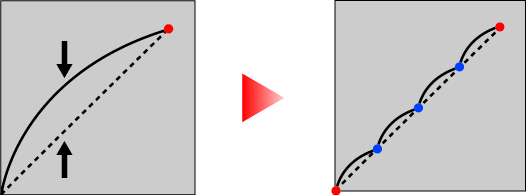

การสอบเทียบแบบหลายจุด (ความเป็นลิเนียร์)

สามจุดที่เพิ่มเติมสามารถกำหนดได้ในตรงกลางระหว่างซีโร่และสแปนเพื่อให้มีความเป็นลิเนียร์ที่ดีขึ้น
แม้ว่าเครื่องชั่งมีความเป็นลิเนียร์ไม่ดีมันก็สามารถได้รับการแก้ไขให้เป็นเครื่องชั่งที่มีความแม่นยำสูงได้

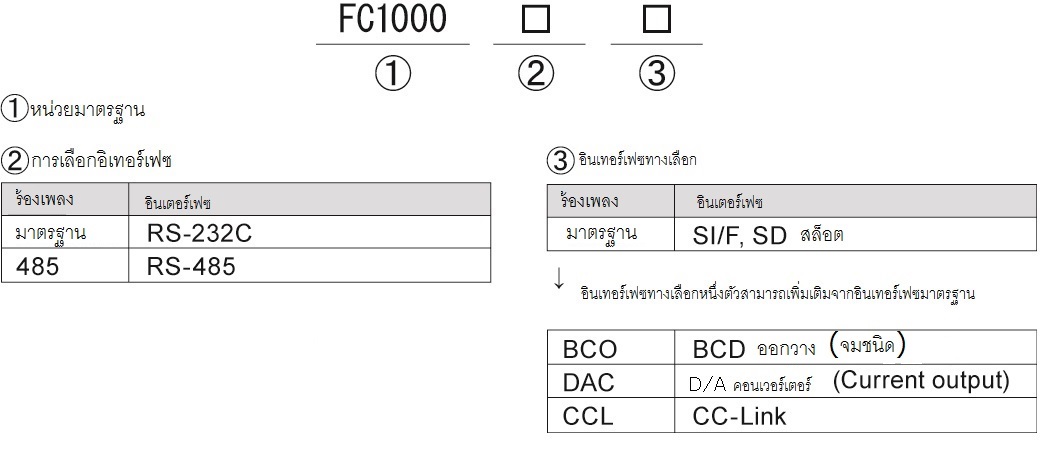

โครงสร้างของรหัสผลิตภัณฑ์

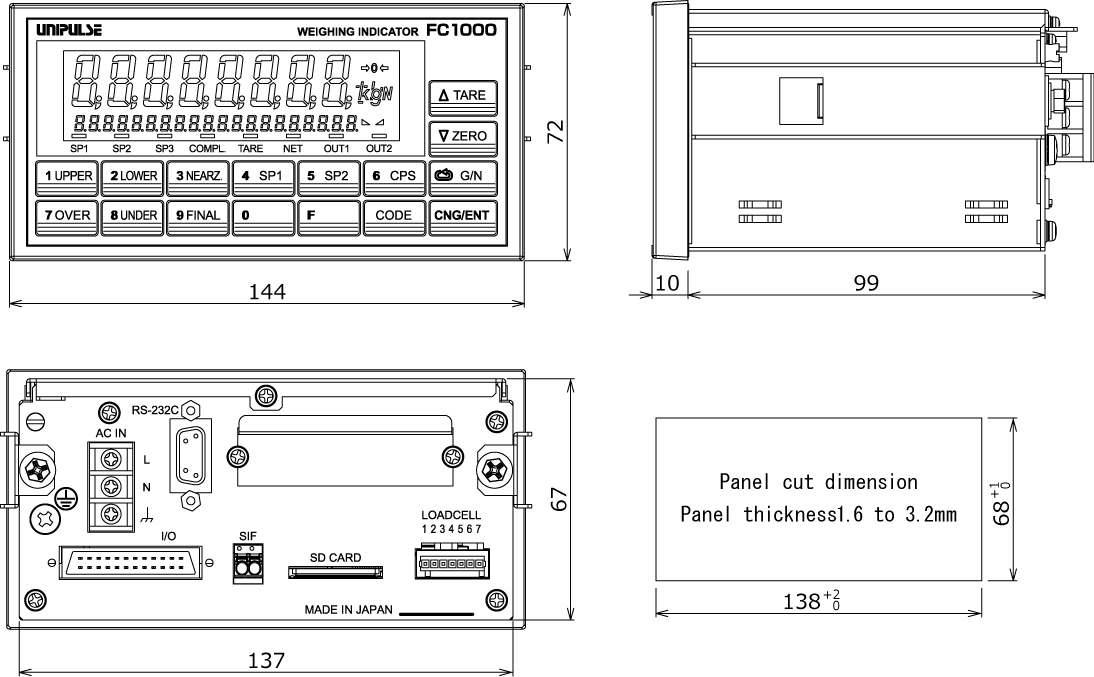

ขนาดด้านนอก



ข้อมูลจำเพาะ

อนาล็อก
แรงดันไฟกระตุ้น DC5V ±5% กระแสเอาท์พุท: 90mA
ประเภทเซ้นซ์ระยะไกล (Up to 6 350Ω load cells can be connected in parallel)
ช่วงของสัญญาณอินพุท -2.5 ถึง 5.1mV/V
ช่วงการปรับค่าซีโร่ การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล -2.5 ถึง 2.0mV/V
ช่วงการปรับค่าสแปน การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล
0.02 ถึง 3.0mV/V
การแก้ไขที่ได้รับ สามารถสอบเทียบหลายจุดที่เป็นไปได้ถึงสามจุดโดยใช้ฟังก์ชันความเป็นลิเนียร์
ความไวของอินพุทขั้นต่ำ 0.15μV / 1 เค้าท์
Accuracy ความไม่เป็นเชิงเส้น: ภายใน0.01%/ FS
ซีโร่ดริฟท์: 0.0002%FS/°C ทั่วไป
เกนดริฟท์: 1ppm/°C ทั่วไป
ตัวกรอง ตัวกรองความถี่ต่ำผ่านแบบดิจิตอล 0.1 ถึง 300.0 Hz
ตัวกรองค่าเฉลี่ยการเคลื่อนที่ OFF, 2 ถึง 512 ครั้ง
A/D คอนเวอร์เตอร์ ความเร็ว: 300 ครั้ง/ วินาที, 1200 ครั้ง/ วินาที
ความละเอียด: 24บิท(ไบนารี่)
การแสดงผล
หน่วยแสดงผล จอ LCD 7 เซ็กเม้นท์
จอแสดงผลหลัก: 8 หลัก (ความสูงของตัวอักษร 14.4 มม.),
จอแสดงผลย่อย: 20หลัก(ความสูงของตัวอักษร 4.3มม.)
ค่าที่แสดงผล 5 หลัก เครื่องหมาย : แสดงผลเครื่องหมายลบที่หน้าหลักสูงสุด(ได้ถีง 6 หลัก)
หน่วย None / kg / g / t / lb / N
จุดทศนิยม 0、0.0、0.00、0.000
การชั่งที่ผิดพลาด “LOAD”: ระดับสัญญาณเซ็นเซอร์อยู่เหนือช่วงรับสัญญาณ,”-LOAD”: ระดับสัญญาณเซ็นเซอร์อยู่ต่ำกว่าช่วงรับสัญญาณ,”OFL1″: น้ำหนักสุทธิเกินขีดจำกัด ,”OFL3″: น้ำหนักรวมเกินขีด จำกัด
ความถี่ในการแสดงผล 1, 3, 6, 13 หรือ 25 ครั้ง/ วินาที
แสดงผลสถานะ SP1/SP2/SP3/COMPLETE/TARE ON/NET/OUT1/OUT2
การตั้งค่า
วิธีการตั้งค่า โดยการใช้ปุ่มกดเมมเบรนหน้าเครื่องหรือผ่านอินเทอร์เฟซ
หน่วยความจำของค่าที่ตั้งไว้ การตั้งค่าเริ่มต้น: เก็บไว้ใน NOV.RAM (non-volatile RAM)
เวลา: สำรองข้อมูลโดยแบตเตอรี่ลิเธียม
ค่าการตั้งค่าอื่น ๆ : เก็บไว้ใน F-RAM (non-volatile RAM)
การป้องกันค่าที่ตั้งไว้ การตั้งค่าสามารถป้องกันได้โดยใช้ซอฟต์แวร์ LOCK
รายการการตั้งค่า – Comparison Inhibit Time 1 / Judging Time / Complete Output Time / Compensation Feeding Time / AZ Times / Judging Times / Auto Free Fall Compensation Limit / Comparison Inhibit Time 2 / Tare Weight
– Weighing Function 1 / Weighing Function 2 / Weighing Function 3 / Sequence Mode / Lock Function Keys / Discharge Time / Motion Detection(Time & Range) / Zero Tracking Time / Zero Tracking Range
– Weighing Function 1 / Weighing Function 2 / Weighing Function 3 / Sequence Mode / Lock Function Keys / Discharge Time / Motion Detection(Time & Range) / Zero Tracking Time / Zero Tracking Range
– Balance Weight Value / Minimum Scale Division / Net Over / Gross Over / DZ Regulation / Function Selection / Gravitational Acceleration / Sampling Speed / Sub display Selection
– D/A Output Mode / D/A Zero Output Weight / D/A Full Scale / RS-232C / RS-485 Setting / ID Number / Delay Time / CC-Link Number / CC-Link Station / Level Signal Priority
– Input Selection 1 / Input Selection 2 / Output Selection 1 / Output Selection 2 / Output Selection 3 / Status Display Selection / Automatic Filter Adjustment / Digital Low Pass Filter / Moving Average Filter
– Batch Count / SP0 / Total Weight Comparison Selection / Target Total Weight (Upper 4 digit) / Target Total Weight (Lower 5 digit) / Total Weight Set Point (Upper 4 digit) / Total Weight Set Point (Lower 5 digit)
– Read Settings from the SD Card / Write the Settings on the SD Card / Protect Settings / Extended Function Selection 1 / Extended Function Selection2 / Total weight control function
– Average Weight / Max. Value / General Standard Deviation / Data Count / Latest Data / Max.-Min. / Option Board Confirmation
– Span Calibration / Equivalent Input Span Calibration / Equivalent Input Zero Calibration / Linearize Calibration1 / Linearization Calibration2 / Linearization Calibration3 / Linearization Calibration ON/OFF / Calibration Point Confirmation / Password / Zero Calibration
สัญญาณจากภายนอก
สัญญาณเอ้าท์พุท(12) ที่เลือกได้ / ที่กำหนดไว้
เอาต์พุตแบบโอเพ่นคอลเล็กเตอร์
Vceo=30V, Ic=120mA
สัญญาณอินพุท(8) ที่เลือกได้ / ที่กำหนดไว้
อินพุตหน้าสัมผัสแบบที่ไม่มีแรงดัน
(วงจรแรงดันแหล่งจ่ายไฟฟ้าภายใน 12V)
อินเตอร์เฟซ
·อินเตอร์เฟซ SIF
·ช่องเสียบ SDการ์ด
·เลือก อินเตอร์เฟซ RS-232C หรือ RS-485
·BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (อ๊อปชั่น)
· D/A คอนเวอร์เตอร์เอาท์พุทแบบกระแส(อ๊อปชั่น)
·อินเตอร์เฟซ CC-Link (อ๊อปชั่น)
ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า AC100 – 240V (+ 10% -15%) (แหล่งจ่ายไฟ 50 / 60Hz)
การใช้กำลังไฟฟ้า 5W ทั่วไป
เงื่อนไขการใช้งาน ช่วงอุณหภูมิในการทำงาน: -10 ถึง + 50℃
ช่วงอุณหภูมิในการจัดเก็บ: -20 ถึง + 60℃
ความชื้น 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาด 144(W) × 72(H) × 109(D) mm(ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก ประมาณ 850 ก.
สิ่งที่แนบมา
·สายไฟอินพุท AC (ระดับน้อย 125V) 3 ม.···1
·ชุด FCN I/Oคอนเน็กเตอร์(พร้อมฝาครอบ) ··· 1
·คอนเน็กเตอร์ต่อเข้าโหลดเซลล์··· 1
·เครื่องมือการใช้งาน··· 1
·สายจัมเปอร์···2
·SD การ์ดขนาด 1GB···1
·ซีลยางสำหรับป้องกันฝุ่นและการตกกระแทก····1
·คู่มือฉบับย่อ··· 1
·คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท (เมื่ออ๊อปชั่น BCOมีการติดตั้ง)···1
·คอนเน็กเตอร์สำหรับ D/A คอนเวอร์เตอร์(เมื่ออ๊อปชั่น D/A คอนเวอร์เตอร์มีการติดตั้ง)···1
·คอนเน็กเตอร์สำหรับ CC-Link (เมื่ออ๊อปชั่น CC-Link มีการติดตั้ง)···1
