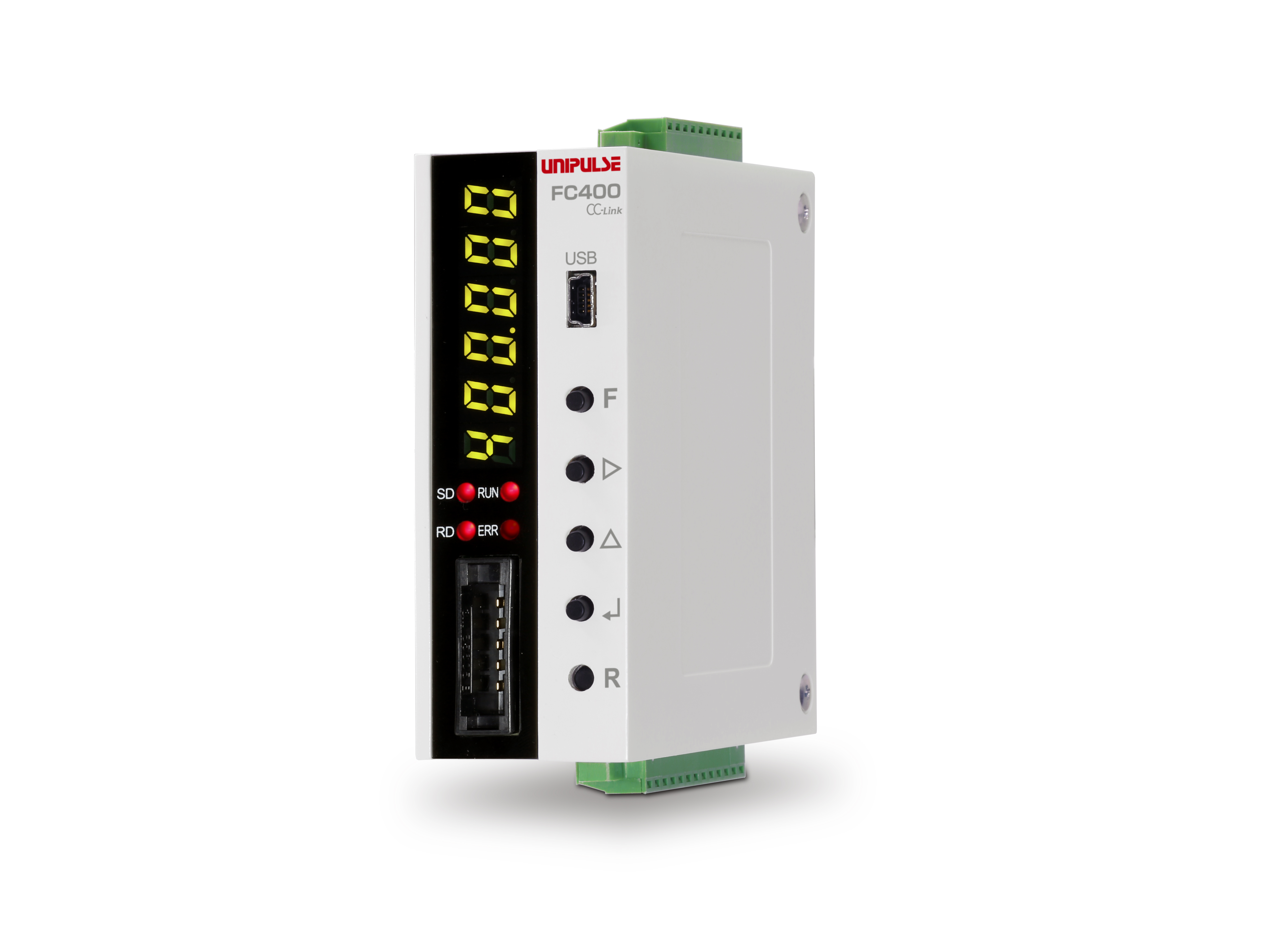

โครงร่างผลิตภัณฑ์

ติดตั้ง CC-Link อินเทอร์เฟซ เป็นอุปกรณ์มาตรฐาน!!
น้ำหนักเบา ขนาดกะทัดรัดสำหรับติดตั้งบนรางตามมาตรฐาน DIN

FC400-CCL เป็นตัวบ่งชี้การชั่งน้ำหนักที่ติดตั้ง CC-Link อินเทอร์เฟซ เป็นอุปกรณ์มาตรฐาน
หมาะอย่างยิ่งสำหรับงานชั่งน้ำหนักที่หลากหลาย เช่นเครื่องชั่งน้ำหนักบนไซโล เครื่องบรรจุถุงและเครื่องวัดระดับ
งานเครือข่ายที่มีมีการใช้หลายเครื่องสามารถกำหนดค่าได้ง่าย

น้ำหนักเบาและขนาดกะทัดรัดเพื่อให้พอดีกับพื้นที่ที่จำกัดในแผงควบคุม

ติดตั้งบนรางตามมาตรฐานเยอรมัน DIN
ขนาดด้านนอก: 34(W)×88(H)×91(D) มม. (ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก: ประมาณ 210 ก.

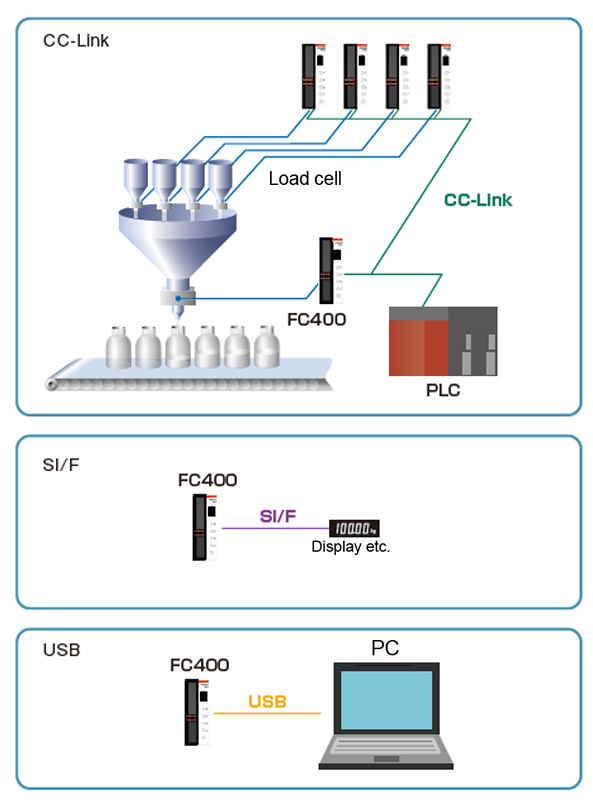

อินเตอร์เฟซต่างๆ

ตัวเครื่องมาพร้อมกับ CC-link, RS-485 และ USB อินเทอร์เฟซ!

vด้านในของแผงควบคุม

การแปลง A/D ความเร็วสูงและความสามารถในการประมวลผลดิจิตอลอันทรงพลังที่ 1200 ครั้ง / วินาที
ความละเอียดในการแสดงผลสูงที่ 1/100000 (สูงสุด)


การวัดค่าสามารถทำได้อย่างรวดเร็วและแม่นยำเนื่องจากมีการแปลง A/D ด้วยความเร็วสูง



ข้อมูลจำเพาะ

อนาล็อก
แรงดันไฟกระตุ้น DC 5 V±5% กระแสเอาท์พุท: 90 mA
DC 2.5 V±5% กระแสเอาท์พุท: 45 mA
วิธีการกำหนดอัตราส่วนทางการวัด
(โหลดเซลล์ขนาด350 Ωจำนวนสูงสุดหกตัวสามารถเชื่อมต่อกันในแบบคู่ขนาน)
ช่วงของสัญญาณอินพุท -2.5 to 5.1 mV/V
ช่วงการปรับค่าซีโร่ "การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล
-0.5 ถึง 2.0 mV/V"
ช่วงการปรับค่าสแปน

การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล 0.01 ถึง 3.0 mV/V

การแก้ไขที่ได้รับ สามารถสอบเทียบหลายจุดที่เป็นไปได้ถึงสามจุดโดยใช้ฟังก์ชันความเป็นลิเนียร์
ความไวของอินพุทขั้นต่ำ 0.15 μV/count
ความถูกต้องแม่นยำ ความไม่เป็นเชิงเส้น: ภายใน 0.01% FS
ซีโร่ดริฟท์: 0.0002% FS/°C ทั่วไป
เกนดริฟท์: 1 ppm/°C ทั่วไป
ตัวกรอง ตัวกรองความถี่ต่ำผ่านแบบดิจิตอล: 0.1 ถึง 300 Hz
ตัวกรองค่าเฉลี่ยการเคลื่อนที่: OFF, 2 ถึง 512 ครั้ง
A/D คอนเวอร์เตอร์ ความเร็ว: 1200 ครั้ง/ วินาที
ความละเอียด: 24 บิท(ไบนารี่)

การแสดงผล
หน่วยแสดงผล ความสูงของตัวอักษร 8 มม., แสดงผลตัวเลขโดย LED สีเขียวแบบ 7 เซ็กเม้นท์
ค่าที่แสดงผล ได้ถึง 6 หลัก
ความถี่ในการแสดงผล เลือกจาก 3, 6, 13, 25 ครั้ง/ วินาที.
แสดงผลสถานะ RUN, SD, RD, ERR

สัญญาณจากภายนอก
สัญญาณเอ้าท์พุท
(5 จุด)
ที่เลือกได้ / ที่กำหนดไว้
เอาต์พุตแบบโอเพ่นคอลเล็กเตอร์ของทรานซิสเตอร์
Vceo = 30 V, Ic = 50 mA
สัญญาณอินพุท
(3 จุด)

ที่เลือกได้ / ที่กำหนดไว้
อินพุททำงาน(ON)เมื่อช๊อตขาเข้ากับขั้ว COM โดยหน้าสัมผัส
(รีเลย์ , สวิตช์ ฯลฯ )
หรือที่ไม่ใช่หน้าสัมผัส(ทรานซิสเตอร์, โอเพ่นคอลเล็กเตอร์ ฯลฯ )

*จำเป็นต้องมีแหล่งจ่ายไฟภายนอก DC 24 V


อินเตอร์เฟซ
USB USB อินเตอร์เฟซ
SIF SI/F อินเทอร์เฟซแบบอนุกรม 2 สาย
CCL CC-Link อินเตอร์เฟซ

ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า DC 24 V (±15%)
การใช้กำลังไฟฟ้า 4 W ทั่วไป
เงื่อนไขการใช้งาน อุณหภูมิ: ช่วงอุณหภูมิในการทำงาน -10 ถึง + 50℃,
ช่วงอุณหภูมิในการจัดเก็บ: -20 ถีง + 85℃,
ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาดด้านนอก 34(W)×88(H)×91(D) mm (ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก ประมาณ 210 ก.

สิ่งที่แนบมา
สายจัมเปอร์ 2
ไขควงมินิ 1
คอนเน็กเตอร์สำหรับ CC-Link 1
คอนเน็กเตอร์ I/O ต่างๆ 2
คู่มือฉบับย่อ 2




โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
