โครงร่างผลิตภัณฑ์

ติดตั้ง D/A คอนเวอร์เตอร์ เป็นอุปกรณ์มาตรฐานสำหรับเอ้าท์พุทแบบอนาล็อก!! น้ำหนักเบา ขนาดกะทัดรัดสำหรับติดตั้งบนรางตามมาตรฐาน DIN

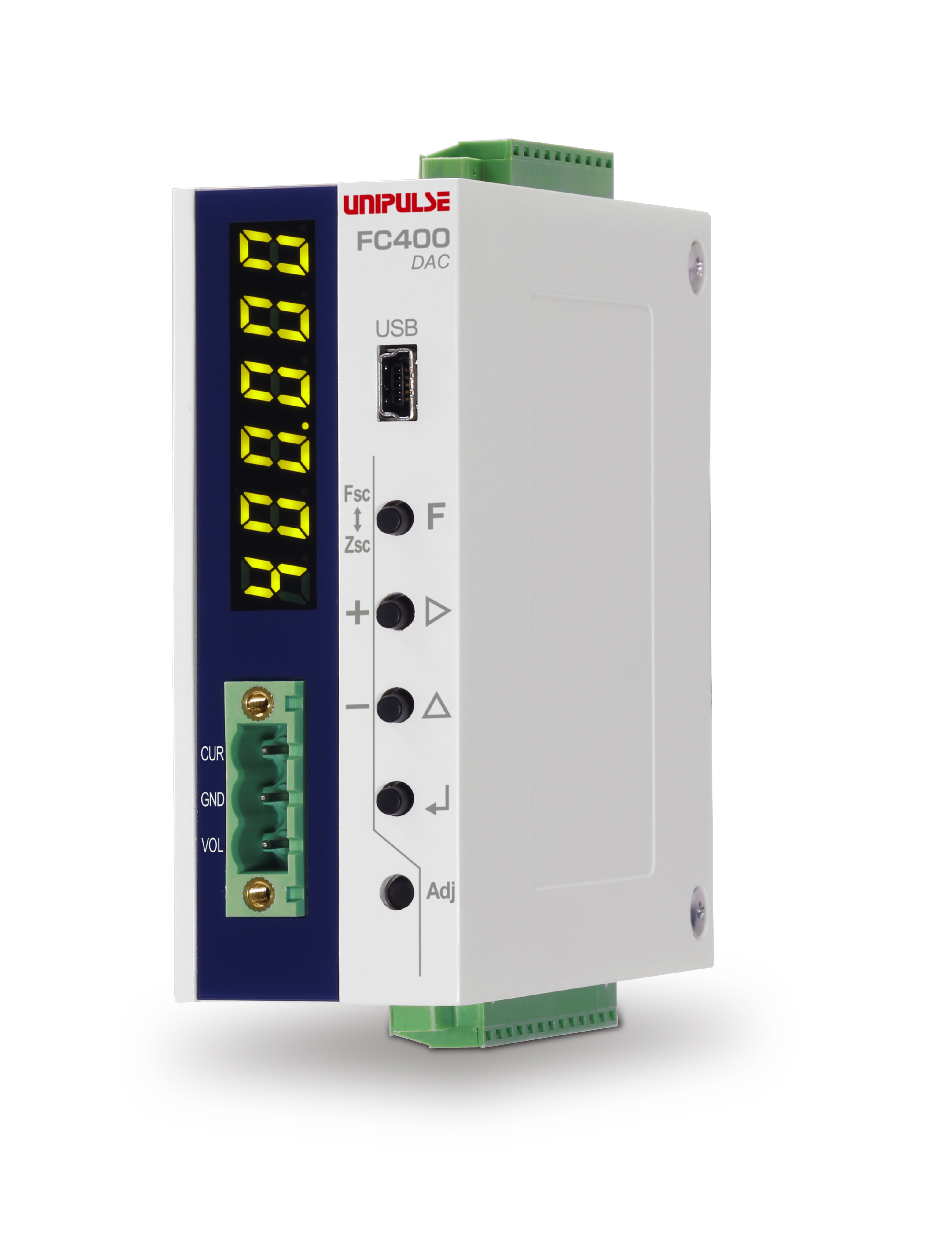

FC400-DAC เป็นตัวบ่งชี้การชั่งน้ำหนักที่มีขนาดกะทัดรัดมาพร้อมกับ D/A คอนเวอร์เตอร์
เหมาะสำหรับงานชั่งน้ำหนักที่หลากหลาย เช่นเครื่องชั่งน้ำหนักบนไซโล เครื่องบรรจุและเครื่องวัดระดับน้ำหนัก ฯลฯ … มีเอ้าท์พุทให้เลือกใช้ได้ทั้งแบบแรงดันหรือกระแสไฟฟ้าที่สอดคล้องกับค่าที่แสดงไว้.

มันสามารถเหมาะพอดีกับพื้นที่ที่จำกัด !

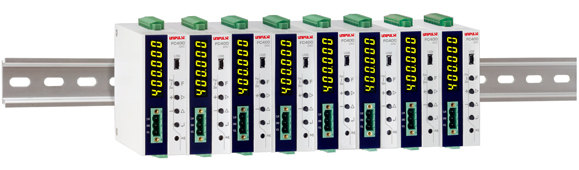

ติดตั้งบนรางตามมาตรฐานเยอรมัน DIN
ขนาดด้านนอก: 34(W)×88(H)×91(D) มม. (ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก: ประมาณ 210 ก.

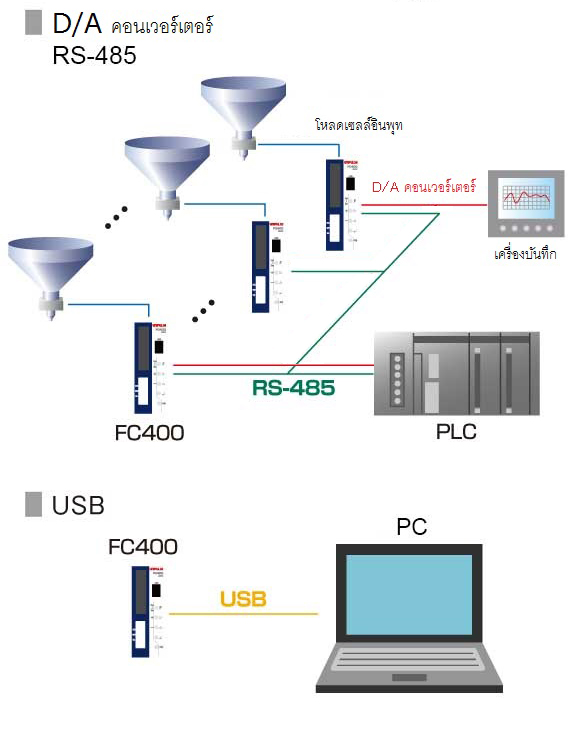

อินเตอร์เฟซต่างๆ

มาพร้อมกับอุปกรณ์มาตรฐาน D/A คอนเวอร์เตอร์, RS-485 และ USB อินเตอร์เฟซ

การสุ่มตัวอย่างและความละเอียดความเร็วสูง

"อัตราการแปลง A/D ความเร็วสูงที่ 1200 ครั้ง / วินาที และความสามารถในการแสดงผลความละเอียดสูงถึง 1/100000 ".
& high display resolution capability of 1/100000.

A/D คอนเวอร์เตอร์ความเร็วสูงช่วยให้สามารถชั่งน้ำหนักได้รวดเร็วและแม่นยำยิ่งขึ้น

คุณลักษณะต่างๆ

■ตัวกรองประสิทธิภาพสูง:
ด้วยตัวกรองสัญญาณรบกวนที่มีสมรรถภาพสูงทำให้สามารถชั่งน้ำหนักด้วยความเร็วและแม่นยำสูงได้

■การปรับตัวกรองแบบอัตโนมัติ:
ตัวกรองจะถูกปรับโดยอัตโนมัติเพื่อลดสัญญาณรบกวนเมื่อกดปุ่มปรับอัตโนมัติ

■การสอบเทียบด้วยการป้อนข้อมูลเทียบเท่า:
การสอบเทียบทางทฤษฎีสามารถดำเนินการได้อย่างง่ายดายโดยการระบุอัตราความสามารถและสัญญาณเอาท์พุทของโหลดเซลล์

■การสอบเทียบแบบหลายจุด (ความเป็นลิเนียร์):
สามจุดที่เพิ่มเติมสามารถกำหนดได้ในตรงกลางระหว่างซีโร่และสแปนเพื่อให้มีความเป็นลิเนียร์ที่ดีขึ้น

■การแสดงค่าการแปลงค่าทางอินพุต:
ระดับสัญญาณเอาต์พุตของโหลดเซลล์ที่เชื่อมต่ออยู่สามารถแสดงผลได้ในรูปแบบ mV/V / เพื่อวัตถุประสงค์ในการตรวจสอบ

■ฟังก์ชันการควบคุมกระบวนการชั่งน้ำหนักขั้นพื้นฐาน:
การควบคุมแบบซีเคว้นสามารถทำได้โดยปราศจากอุปกรณ์ภายนอกเช่น PLC




ข้อมูลจำเพาะ

อนาล็อก section
แรงดันไฟกระตุ้น DC 5 V±5% กระแสเอาท์พุท: 90 mA
DC 2.5 V±5% กระแสเอาท์พุท: 45 mA
วิธีการกำหนดอัตราส่วนทางการวัด
(โหลดเซลล์ขนาด350 Ωจำนวนสูงสุดหกตัวสามารถเชื่อมต่อกันในแบบคู่ขนาน)
ช่วงของสัญญาณอินพุท -2.5 ~ 5.1 mV/V
ช่วงการปรับค่าซีโร่ "การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล:"
-0.5 to 2.0 mV/V
ช่วงการปรับค่าสแปน การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล 0.01 ถึง 3.0 mV/V
การแก้ไขที่ได้รับ ฟังก์ชั่นการสอบเทียบแบบหลายจุด: สามารถกำหนดจุดเพิ่มเติมอีกสามจุดระหว่างจุดซีโร่และสแปนได้
ความไวของอินพุทขั้นต่ำ 0.15 μV/1 เค้าท์
ความถูกต้องแม่นยำ ความไม่เป็นเชิงเส้น: ภายใน 0.01% FS
ซีโร่ดริฟท์: 0.0002% FS/°C ทั่วไป
เกนดริฟท์: 1 ppm/°C ทั่วไป
ตัวกรอง ตัวกรองความถี่ต่ำผ่านแบบดิจิตอล: 0.1 ถึง 300 Hz
ตัวกรองค่าเฉลี่ยการเคลื่อนที่: OFF, 2 ถึง 512 ครั้ง
A/D คอนเวอร์เตอร์ อัตรา: 1200 ครั้ง/ วินาที
ความละเอียด: 24บิท(ไบนารี่)

การแสดงผล
หน่วยแสดงผล ความสูงของตัวอักษร 8 มม., แสดงผลตัวเลขโดย LED สีเขียวแบบ 7 เซ็กเม้นท์
ค่าที่แสดงผล ได้ถึง 6 หลัก
ความถี่ในการแสดงผล เลือกจาก 3, 6, 13, 25 ครั้ง/ วินาที.

สัญญาณจากภายนอก
สัญญาณเอ้าท์พุทภายนอก (5) เอาต์พุตที่เลือกได้
เอาต์พุตแบบโอเพ่นคอลเล็กเตอร์ของทรานซิสเตอร์
Vceo = 30 V, Ic = 50 mA
สัญญาณอินพุทภายนอก (3) อินพุตที่เลือกได้
สามารถเชื่อมต่อใช้งานประเภทหน้าสัมผัส (รีเลย์ , สวิตช์ ฯลฯ ) หรือที่ไม่ใช่หน้าสัมผัส (ทรานซิสเตอร์,โฟโต้คัปเปลอร์ ฯลฯ )ก็ได้
ทำงาน(ON)เมื่อช๊อตขาเข้ากับขั้ว COM
* จำเป็นต้องจัดเตรียมแหล่งจ่ายไฟภายนอก DC 24 V โดยผู้ใช้

อินเตอร์เฟซ
USB USB อินเตอร์เฟซ
485 RS-485 อินเตอร์เฟซ
 (เลือกจาก Modbus-RTU หรือ UNI-Format)
DAC D/A คอนเวอร์เตอร์
 (เลือกเอ้าท์พุทเป็นแบบแรงดันหรือกระแส)

ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า DC 24 V(±15%)
การใช้กำลังไฟฟ้า 3 W typ
เงื่อนไขการใช้งาน อุณหภูมิ
ช่วงอุณหภูมิในการทำงาน -10 ถึง + 50℃
ช่วงอุณหภูมิในการจัดเก็บ: -20 ถีง + 85℃
ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาดด้านนอก 34(W)×88(H)×91(D) mm(ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก ประมาณ.  210 g

สิ่งที่แนบมา
สายจัมเปอร์ 2
ไขควงมินิ 1
คอนเน็กเตอร์ 3
คู่มือฉบับย่อ 2




โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
