โครงร่างผลิตภัณฑ์

เข้าคู่กันได้อย่างสมบูรณ์แบบกับทุกงานชั่งน้ำหนักเช่นเครื่องชั่งบนถังไซโล, เครื่องชั่งบรรจุ, เครื่องชั่งตรวจสอบน้ำหนักฯลฯ

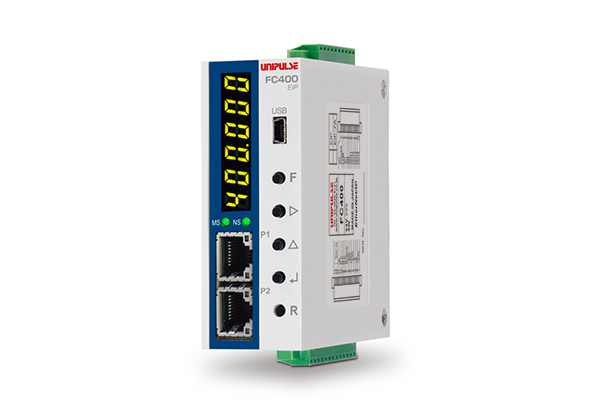

FC400-EIP เป็นตัวบ่งชี้ขนาดกะทัดรัดที่ติดตั้ง EtherNet/IP และพอร์ต USB เป็นคุณสมบัติมาตรฐาน
เข้าคู่กันได้อย่างสมบูรณ์แบบกับทุกงานชั่งน้ำหนักเช่นเครื่องชั่งบนถังไซโล, เครื่องชั่งบรรจุ, เครื่องชั่งตรวจสอบน้ำหนักฯลฯ

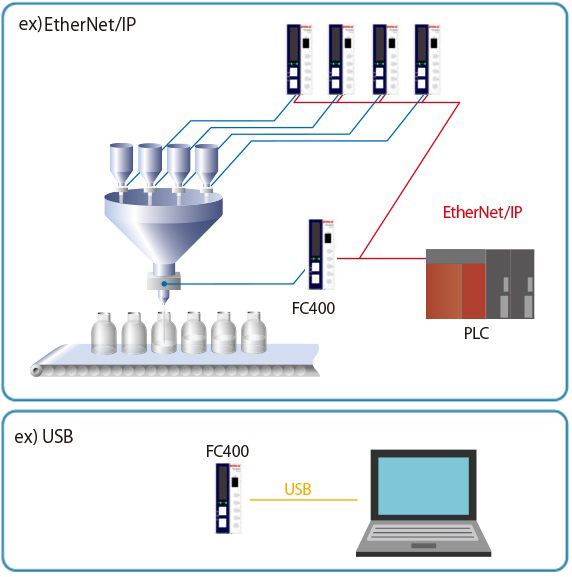

สามารถสร้างระบบมัลติแชนเนลขึ้นในเครือข่ายได้อย่างง่ายดาย

ด้านในของแผงควบคุม

การแปลง A/D ความเร็วสูงและความสามารถในการประมวลผลดิจิตอลอันทรงพลังที่ 1200 ครั้ง / วินาที
ความละเอียดในการแสดงผลสูงที่ 1/100000 (สูงสุด)

การวัดค่าสามารถทำได้อย่างรวดเร็วและแม่นยำเนื่องจากมีการแปลง A/D ด้วยความเร็วสูง
ฟรีซอฟต์แวร์ประยุกต์สำหรับ USB อินเตอร์เฟซ

ด้วยการสื่อสารผ่าน USB อินเตอร์เฟซ ทำให้การเก็บค่า การสร้างกราฟ การแสดงผล การตั้งค่าพารามิเตอร์และการสอบเทียบสามารถทำได้

ตัวกรองประสิทธิภาพสูงและการปรับตัวกรองอัตโนมัติ

ด้วยการรวมตัวกันของตัวกรองความถี่ต่ำผ่าน (0.1 ~ 300 Hz)
ซึ่งสอดคล้องกับการสั่นสะเทือนต่างๆและตัวกรองค่าเฉลี่ยการเคลื่อนที่ (OFF, 2 ~ 512) ที่มีประสิทธิภาพสำหรับการสั่นสะเทือนแบบเป็นคาบ การค้นหาโดยอัตโนมัติเพื่อหาค่าที่ดีที่สุดพร้อมความถูกต้องและมีเสถียรภาพก็สามารถทำได้ (คุณสามารถปรับการตั้งค่าด้วยตนเองได้ด้วย)

น้ำหนักเบาและขนาดกะทัดรัดเพื่อให้พอดีกับพื้นที่ที่จำกัดในแผงควบคุม

ติดตั้งบนรางตามมาตรฐานเยอรมัน DIN ขนาดด้านนอก: 34(W)×88(H)×91(D) มม. (ไม่รวมถึงติ่งที่ยื่นออกมา) น้ำหนัก: ประมาณ 230 ก.

อินเตอร์เฟซต่างๆ

การแสดงผลระดับสัญญาณของโหลดเซลล์ (-2.5 mV/V ถึง 5.1 mV/V)

ระดับสัญญาณเอาต์พุตของโหลดเซลล์สามารถแสดงเป็น mV/V เพื่อใช้ในการตรวจสอบได้ ตัวบ่งชี้ความผิดปกติหรือเซ็นเซอร์ที่ผิดพลาดสามารถจำแนกได้อย่างง่ายดาย

จอแสดงผลตัวเลข 6 หลัก

A/D คอนเวอร์เตอร์แบบ24 บิต ช่วยให้สามารถแสดงผลได้ 6 หลัก

การสอบเทียบด้วยการป้อนข้อมูลเทียบเท่า

การสอบเทียบทางทฤษฎีสามารถดำเนินการได้อย่างง่ายดายโดยการระบุอัตราความสามารถและสัญญาณเอาท์พุทของโหลดเซลล์

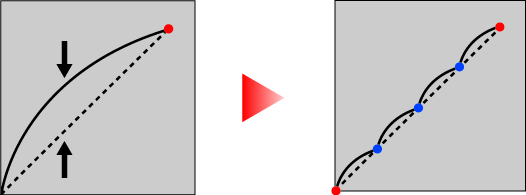

การสอบเทียบแบบหลายจุด (ความเป็นลิเนียร์)

สามจุดที่เพิ่มเติมสามารถกำหนดได้ในตรงกลางระหว่างซีโร่และสแปนเพื่อให้มีความเป็นลิเนียร์ที่ดีขึ้น แม้ว่าเครื่องชั่งมีความเป็นลิเนียร์ไม่ดีมันก็สามารถได้รับการแก้ไขให้เป็นเครื่องชั่งที่มีความแม่นยำสูงได้ การสอบเทียบแบบหลายจุด (ความเป็นลิเนียร์)


ข้อมูลจำเพาะ

อนาล็อก
แรงดันไฟกระตุ้น DC 5 V±5% กระแสเอาท์พุท: 90 mA
DC 5 V±2.5% กระแสเอาท์พุท: 45 mA
วิธีการกำหนดอัตราส่วนทางการวัด
(โหลดเซลล์ขนาด350 Ωจำนวนสูงสุดหกตัวสามารถเชื่อมต่อกันในแบบคู่ขนาน)
ช่วงของสัญญาณอินพุท -2.5 to 5.1 mV/V
ช่วงการปรับค่าซีโร่ “การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล
-0.5 ถึง 2.0 mV/V”
ช่วงการปรับค่าสแปน การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล 0.01 ถึง 3.0 mV/V
การแก้ไขที่ได้รับ สามารถสอบเทียบหลายจุดที่เป็นไปได้ถึงสามจุดโดยใช้ฟังก์ชันความเป็นลิเนียร์
ความไวของอินพุทขั้นต่ำ 0.15 μV/count
ความถูกต้องแม่นยำ ความไม่เป็นเชิงเส้น: ภายใน 0.01% FS
ซีโร่ดริฟท์: 0.0002% FS/°C ทั่วไป
เกนดริฟท์: 1 ppm/°C ทั่วไป
ตัวกรอง ตัวกรองความถี่ต่ำผ่านแบบดิจิตอล: 0.1 ถึง 300 Hz
ตัวกรองค่าเฉลี่ยการเคลื่อนที่: OFF, 2 ถึง 512 ครั้ง
A/D คอนเวอร์เตอร์ ความเร็ว: 1200 ครั้ง/วินาที
ความละเอียด: 24 บิท(ไบนารี่)
การแสดงผล
หน่วยแสดงผล ความสูงของตัวอักษร 8 มม., แสดงผลตัวเลขโดย LED สีเขียวแบบ 7 เซ็กเม้นท์
ค่าที่แสดงผล ได้ถึง 6 หลัก
ความถี่ในการแสดงผล เลือกจาก 3, 6, 13, 25 ครั้ง/ วินาที.
แสดงผลสถานะ MS,NS
สัญญาณจากภายนอก
สัญญาณเอ้าท์พุท
(5 จุด)
ที่เลือกได้ / ที่กำหนดไว้
เอาต์พุตแบบโอเพ่นคอลเล็กเตอร์ของทรานซิสเตอร์
Vceo = 30 V, Ic = 50 mA
สัญญาณอินพุท
(3 จุด)
ที่เลือกได้ / ที่กำหนดไว้
อินพุททำงาน(ON)เมื่อช๊อตขาเข้ากับขั้ว COM โดยหน้าสัมผัส
(รีเลย์ , สวิตช์ ฯลฯ )
หรือที่ไม่ใช่หน้าสัมผัส(ทรานซิสเตอร์, โอเพ่นคอลเล็กเตอร์ ฯลฯ )
*จำเป็นต้องมีแหล่งจ่ายไฟภายนอก DC 24 V

อินเตอร์เฟซ
USB USB อินเตอร์เฟซ
EIP EntherNet/IP อินเตอร์เฟซ
ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า DC 24 V (±15%)
การใช้กำลังไฟฟ้า 4 W typ.
เงื่อนไขการใช้งาน อุณหภูมิ: ช่วงอุณหภูมิในการทำงาน -10 ถึง + 50℃,
ช่วงอุณหภูมิในการจัดเก็บ: -20 ถีง + 85℃,
ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาดด้านนอก 34(W)×88(H)×91(D) mm (ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก ประมาณ 230 ก.

สิ่งที่แนบมา
สายจัมเปอร์ 2
ไขควงมินิ 1
คอนเน็กเตอร์ I/O ต่างๆ 2
คู่มือฉบับย่อ 2



โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
