โครงร่างผลิตภัณฑ์
ในขณะที่การวัดและการจัดการกระบวนการงานโลหะให้มีเสถียรภาพ
แรงจับของดอกเจาะหรืองานสามารถจัดการอย่างเหมาะสม
การบำรุงรักษาเชิงป้องกันของเครื่องมือเครื่องจักร
การปรับปรุงคุณภาพของเครื่องจักรทำให้เกิดขึ้นได้
ไลน์ผลิตภัณฑ์ขนาดใหญ่ของหัววัดเซ็นเซอร์จาก φ 4 ถึง φ32 ที่มีอยู่,
นอกจากนั้นฟังก์ชั่นต่างๆเช่นฟังก์ชั่นหน่วยความจำทำให้มั่นใจในการจัดการแรงจับได้อย่างง่ายๆ
การตรวจสอบที่ปลอดภัยและง่ายดายด้วยแรงจับที่วัดได้
แรงจับของหัวจับเครื่องมือสามารถตรวจเช็คได้อย่างง่ายดายโดยเพียงแค่ใส่และยึดหัววัดเซ็นเซอร์ด้วยหัวจับเครื่องมือ
คุณรู้ไหมว่าหัวจับเครื่องมือมีอายุการใช้งานอยู่ด้วย?
ไม่ได้หมายความว่าแรงจับยึดเดียวกันจะถูกนำมาใช้ได้เสมอแม้ว่าเครื่องมือจะได้รับการตั้งค่าตามปกติ
แรงจับยึดของหัวจับเครื่องมือเปลี่ยนไปตามช่วงเวลาเนื่องจากการสึกหรอและการใช้งานมากกว่า
โดยเฉพาะอย่างยิ่งแรงจับยึดของหัวจับดอกไฮดรอลิคจะลดลงเมื่อเวลาผ่านไปขึ้นอยู่กับการใช้งาน
ถ้าแรงจับยึดที่ไม่เพียงพอถูกนำมาใช้อาจลดความแม่นยำของเครื่องจักรและอาจทำให้เกิดความเสียหายแก่ผลิตภัณฑ์
ลดกำลังการผลิตไปมาก
■ โดยการตรวจเช็คแรงจับยึดของหัวจับเครื่องมือคุณสามารถ …
1)ตรวจเช็คว่ามีแรงจับเพียงพอที่จะใช้เพื่อยึดดอกเจาะ
2)ตรวจสอบการเสื่อมสภาพของหัวจับเครื่องมือล่วงหน้า
▼
■ ป้องกันความเสียหายและปัญหาระหว่างกระบวนการทำโลหะ!

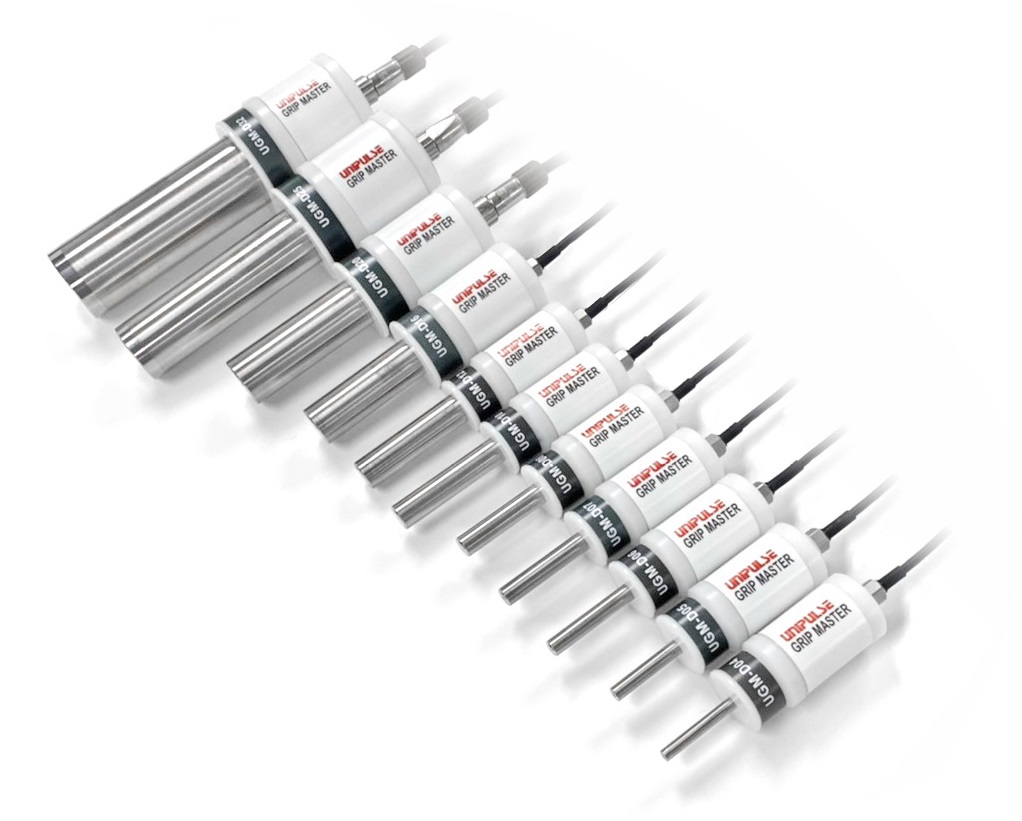

ความหลากหลายของผลิตภัณฑ์หัววัดเซ็นเซอร์
รองรับขนาด φ4 ถึง φ32
เหมาะสำหรับหัวจับดอกไฮดรอลิค
สามารถตรวจเช็คแรงจับยึดของเครื่องมือและงานหัวจับได้เป็นประจำเพื่อรักษาความแม่นยำในการทำงาน
ไม่จำเป็นต้องสอบเทียบ
ข้อมูลของเซ็นเซอร์จะถูกเก็บไว้ในหน่วยความจำของหัววัดเซนเซอร์เอง
ไม่จำเป็นต้องใส่ข้อมูลสำหรับการสอบเทียบทุกครั้งเมื่อเปลี่ยนหัววัดเซ็นเซอร์
บันทึกข้อมูลได้อย่างง่ายโดยกดปุ่ม “SAVE”
ข้อมูลการวัดจะถูกบันทึกลงตามวันที่และเวลาเมื่อกดปุ่ม “SAVE”

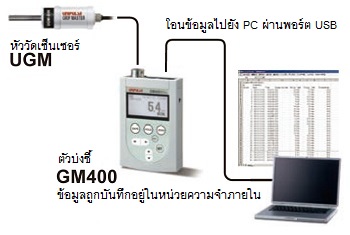

ข้อมูลที่บันทึกได้สามารถส่งออกไปยังเครื่องPCผ่านทางอินเตอร์เฟซ USB ได้อย่างง่ายดาย

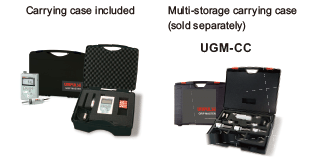

กระเป๋าถือ
กระเป๋าถือที่สะดวกในการจัดเก็บและขนส่งมาพร้อมกับตัวสินค้า
ข้อมูลจำเพาะ

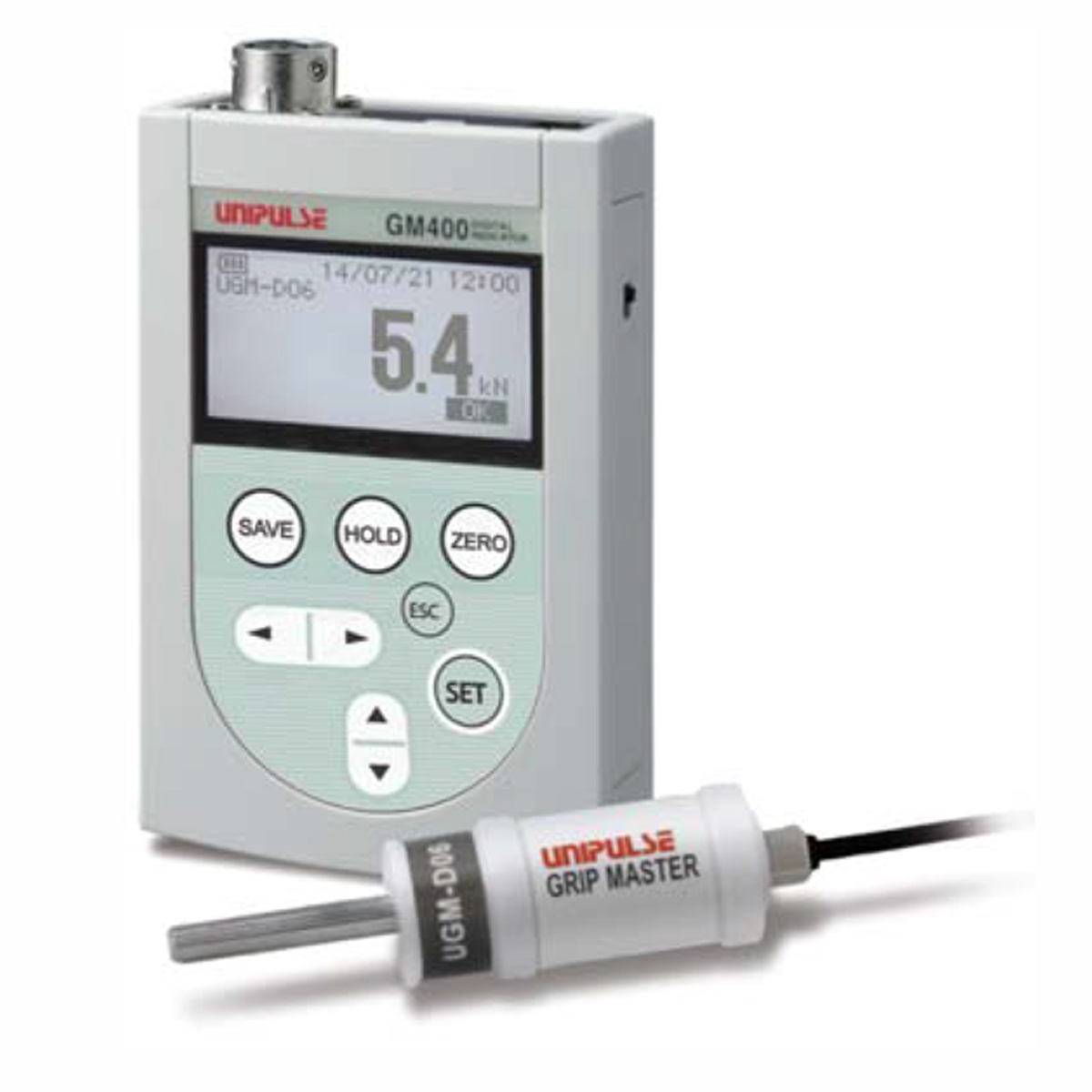

｜UGM：UGM：หัววัดเซ็นเซอร์｜GM400：ตัวบ่งชี้｜
| UGM：หัววัดเซ็นเซอร์（φ4、φ6、φ8、φ10、φ12、φ16） | |||||||||
| โมเดล | UGM-D04 | UGM-D05 | UGM-D06 | UGM-D07 | UGM-D08 | UGM-D10 | UGM-D12 | UGM-D16 | |
|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่าศูนย์กลาง | 4 mm |
5 mm |
6 mm |
7 mm |
8 mm |
10 mm |
12 mm |
16 Nm |
|
| Rated capacity (Grip pressure) |
140.4 Mpa |
79.6 Mpa |
124.3 Mpa |
106.6 Mpa |
93.3 Mpa |
101.6 Mpa |
83.8 Mpa |
91.8 Mpa |
|
| Rated capacity (Grip force)*1 |
10 kN | 20 kN | 40 kN | 60 kN | |||||
| แรงบิดจับยึดที่ได้จาก การคำนวณที่ R.C*2 | 15.0 Nm |
18.8 Nm |
45.0 Nm |
52.5 Nm |
60.0 Nm |
150.0 Nm |
180.0 Nm |
360.0 Nm |
|
| Sensing length | 17 mm |
24 mm |
25.6 mm | 37.6 mm | 38 mm |
39 mm |
|||
| เซฟตี้โอเวอร์โหลดสูงสุด | 120% R.C. | ||||||||
| ช่วงอุณหภูมิที่ปลอดภัย | ＋10 to ＋40℃ | ||||||||
| สายเคเบิล |
φ3 shielded cable 1.5 m connector included
|
||||||||
| วัสดุ | หัววัดเซนเซอร์: สแตนเลส ฝาครอบ: โพลี่อะซีทอล (ไม่สามารถถอดออกได้) |
||||||||
| น้ำหนัก (ไม่รวมสาย) |
Approx. 100 g | ประมาณ 120 g | ประมาณ 150 g | ประมาณ 220 g | |||||
| UGM：Sensor probe (φ20, φ25, φ32) | ||||
| โมเดล | UGM-D20 | UGM-D25 | UGM-D32 | |
|---|---|---|---|---|
| เส้นผ่าศูนย์กลาง | 20 mm | 25 mm | 32 mm | |
| Rated capacity (Grip pressure) |
108.5 Mpa | 83.0 Mpa | 86.5 Mpa | |
| Rated capacity (Grip force)*1 |
100 kN | 150 kN | 200 kN | |
| แรงบิดจับยึดที่ได้จาก การคำนวณที่ R.C*2 | 750.0 Nm | 1406.3 Nm | 2400.0 Nm | |
| Sensing length | 44 mm | 69 mm | ||
| เซฟตี้โอเวอร์โหลดสูงสุด | 120% R.C. | |||
| ช่วงอุณหภูมิที่ปลอดภัย | +10 to +40℃ | |||
| สายเคเบิล | สายเคเบิล φ5 ชิลดิ์ ยาว 1.5 ม.รวมคอนเน็กเตอร์ | |||
| วัสดุ | หัววัดเซนเซอร์: สแตนเลส ฝาครอบ: โพลี่อะซีทอล (ไม่สามารถถอดออกได้) |
|||
| น้ำหนัก (ไม่รวมสาย) |
ประมาณ 360 g | ประมาณ 800 g | ประมาณ 1000 g | |
*1 Grip Force (N) = Grip Pressure (Pa) x ((Diameter (m) x π x Sensing Length (m)) / 3
*2 Slip Torque (N·m) = Grip Force (N) x 3 x Radius (m) x Friction Coefficient (0.25)
| GM400：ตัวบ่งชี้ | |
| Analog | |
|---|---|
| A/D converter | 80 times/sec. |
| การแสดงผล | |
| หน่วยแสดงผล | 128×64 dot LCD |
| Display value | 2 decimal places + sign |
| Display contents | Switchable numeric display (grip pressure / grip force / slip torque) |
| เครื่องบันทึก | |
| ฟังก์ชั่นการบันทึก | บันทึกเมื่อกด [SAVE] |
| สื่อในการบันทึก | หน่วยความจำภายใน |
| วิธีการบันทึก | ข้อความในรูปแบบ CSV |
| ข้อมูลที่บันทึกไว้ | ID, หมายเลขเซ็นเซอร์, วันที่และเวลา, ค่าที่แสดง / อ่าน (แรงบิดและแรงจับ), หน่วยและอุณหภูมิ |
| ความจำสำหรับบันทึกข้อมูล | 8,000 ข้อมูล |
| การค้างค่า | |
| การค้างค่า：Sample/ Peak | |
| การอินเตอร์เฟซ | |
| อินเตอร์เฟซแบบ USB | |
| ข้อกำหนดทั่วไป | |
| แหล่งจ่ายไฟภายใน | แบตเตอรี่อัลคาไลน์แบบ AA หรือแบตเตอรี่นิกเกิลเมทอลไฮไดรด์ (4 ชิ้น) |
| แหล่งจ่ายไฟภายนอก | เอซี อะแดปเตอร์ สำหรับ 100 Vac (แยกจำหน่าย) |
| เวลาการใช้งานต่อเนื่องสูงสุด | ประมาณ 30 ชั่วโมง (เมื่อปิดแบ็คไลท์) |
| เงื่อนไขการใช้งาน | ช่วงอุณหภูมิ: 10 ถีง +40℃ ความชื้น: 80% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาดด้านนอก | 86(W)×132(H)×30(D) mm (ไม่รวมถึงติ่งที่ยื่นออกมา) |
| น้ำหนัก | ประมาณ 290 ก. (รวมถึงน้ำหนัก 95ก.ของแบตเตอรี่) |
| สิ่งที่แนบมา | |
| แบตเตอรี่อัลคาไลน์ AA ……4 คู่มือการใช้งาน……1 | |
| อุปกรณ์เสริม(อ๊อปชั่น) | |
| AP0516：เอซี อะแดปเตอร์ พิเศษ (สำหรับ AC 100 V) CA81-USB：สาย มินิUSB -พีซีUSB ยาว 1.8 ม. | |
