โครงร่างผลิตภัณฑ์
PFA เป็นคอนโทรลเลอร์ประเภทเอนกประสงค์ที่สามารถทำการควบคุมมอเตอร์และการวินิจฉัย OK / NOK ได้ในเวลาเดียวกัน!
สามารถตั้งค่าซีเคว้นได้ด้วยการใช้งานทัชพาแนลที่ง่ายดายขณะเปลี่ยนแปลงเงื่อนไขการทดสอบ
ฟังก์ชั่นการวินิจฉัยต่างๆเช่นการวินิจฉัยรูปคลื่นแบบ 2 มิติรวมไปถึง ” Force VS. Displacement ” หรือ ” Torque VS. Angle ” จะถูกติดตั้งซึ่งจะจัดการการทดสอบอย่างครอบคลุมถึง

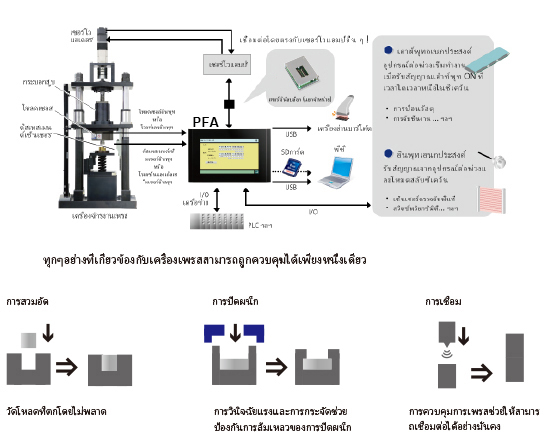

สามารถทำงานร่วมกับอุปกรณ์ต่อพ่วงภายนอกและสามารถทำการทดสอบต่อเนื่องได้อย่างอิสระจึงสามารถสร้างอุปกรณ์ทดสอบ เครื่องเพรสและอุปกรณ์ขันสกรูเป็นต้นโดยไม่ต้องใช้ PLC
เปิดใช้งานการเพรสความเร็วสูงโดยไม่เลยเกินไป
ใบสมัคร
PFA ตรวจสอบกระบวนการเพรสงานด้วยรูปกราฟ
ไม่มีพลาดสำหรับชิ้นงานที่ NOK
มีตัวควบคุมเซอร์โวมอเตอร์
แม้แต่ผู้เริ่มต้นการควบคุมมอเตอร์ก็สามารถสร้างซีเคว้นที่ง่ายโดยใช้การตั้งค่าผ่านหน้าจอสัมผัส
ลักษณะ
การวินิจฉัย OK / NOK ด้วยอินพุทเซ็นเซอร์ 2 ชาแนล
การวินิจฉัย OK / NOK แบบสองมิติสามารถดำเนินการด้วยแรง(แกน Y)และเวลา/ดิสเพสเม้นต์(แกนX)
ฟังก์ชั่นการเปรียบเทียบและการโฮลด์ค่าโดยการแสดงผลเป็นรูปกราฟ
อัลกอริทึมการวินิจฉัยที่เชื่อถือได้ของ F381A และ FS2000 ได้ถูกตั้งโปรแกรมไว้
■การวนิจฉัยการเปรียบเทียบสัญญาณรูปกราฟ

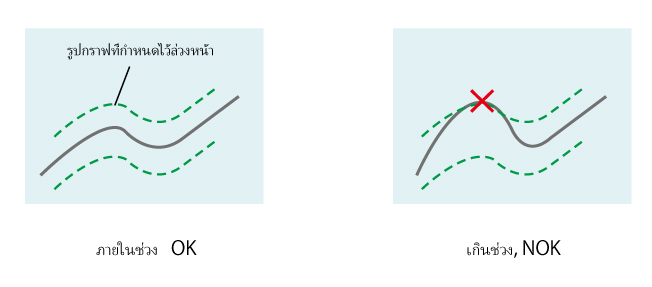

ฟังก์ชั่นนี้จะเปรียบเทียบรูปกราฟที่ได้จากการวัดจริงกับรูปกราฟที่ได้มีการตั้งค่าขีดจำกัด Hi / Loไว้
จะให้ผลการวินิจฉัยเป็น NOK เมื่อจุดใดจุดหนึ่งเกินจากขีดจำกัด Hi / Loของรูปกราฟที่ตั้งเอาไว้
■การวินิจฉัยแบบหลายจุด
การวินิจฉัยว่า OK / NOK สามารถทำได้หลายจุดในขั้นตอนเดียวกัน
(เช่น จุดเริ่มต้นและจุดสิ้นสุดของการสวมอัดสามารถวินิจฉัยได้โดยเป็นไปตามลำดับ)(สูงสุดได้ 5 จุด)
ง่ายสำหรับการติดต่อสื่อสารกับโฮสต์
ผลลัพธ์และรูปกราฟสามารถอัปโหลดไปยังโฮสต์ผ่านทางเครือข่าย
นอกจากนี้การสลับกันในการวินิจฉัยและการตรวจสอบสามารถทำได้ในระยะไกลจากโฮสต์
ข้อมูลการวัดและค่าที่ตั้งไว้สามารถบันทึกลงใน SD การ์ด
การบำรุงรักษาเชิงป้องกันทำได้ด้วยการแสดงผลแนวโน้ม
สามารถตรวจจับความผิดปกติได้อย่างรวดเร็วและป้องกันความผิดปกติด้วยการใช้การแสดงผลแนวโน้มเพื่อตรวจสอบการเปลี่ยนแปลงของจุดซีโร่ ค่าโฮลด์ ฯลฯ
การใช้ต้นแบบเป็นตัวอ้างอิงทำให้คุณสามารถเห็นความแตกต่างโดยตรงโดยเปรียบเทียบกับเครื่องจักรที่รับหน้าที่
ฟังก์ชั่นการควบคุมมอเตอร์
การควบคุมมอเตอร์ใช้อินพุท / เอาต์พุทพัลส์อเนกประสงค์
เข้ากันได้กับมอเตอร์หลากหลาย

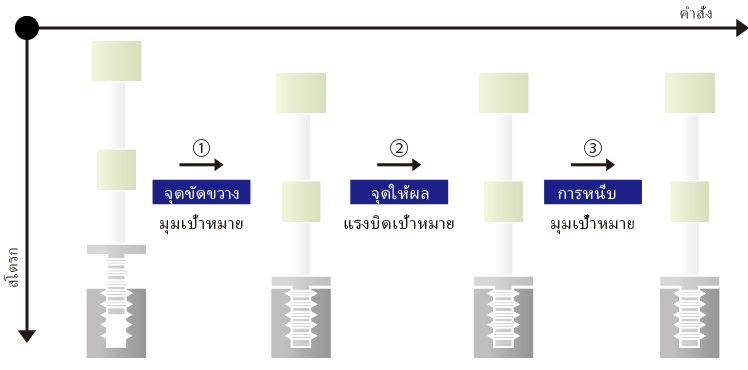

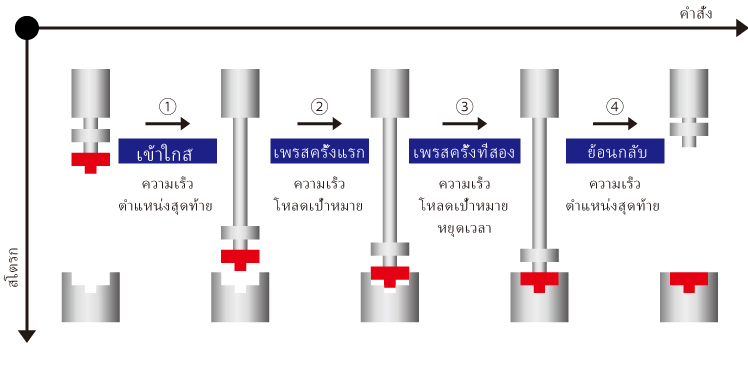

เทมเพลตพร้อมใช้งานสำหรับซีเคว้นที่ใช้บ่อย
ติดตั้งง่าย เพียงแค่ป้อนการตั้งค่าความเร็ว ตำแหน่ง ฯลฯ
นอกจากนี้ยังมีเทมเพลตการจัดการการขันสกรูที่สอดคล้องกับวิธีการบิดและมุมเลี้ยว

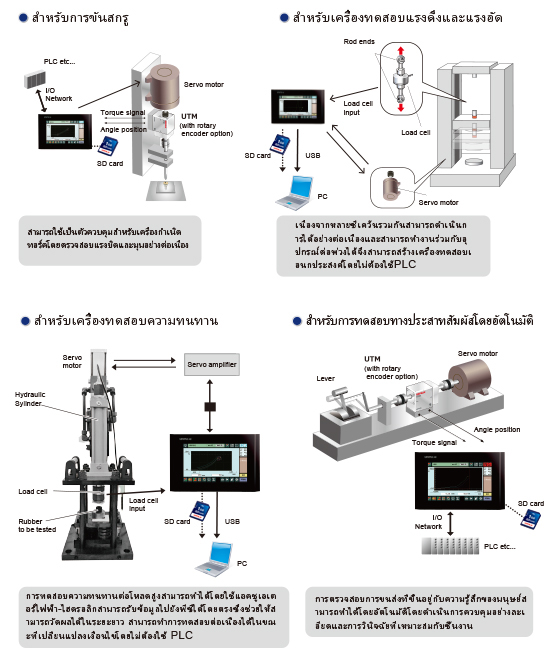

สามารถใช้เป็นตัวควบคุมสำหรับเครื่องทดสอบแรงดึงและแรงกด เครื่องทดสอบการดัดและเครื่องทดสอบความทนทานได้เช่นเดียวกัน
ข้อมูลจำเพาะ
เซ็นเซอร์อินพุท ｜แรงดันไฟกระตุ้น ｜ขึ้นอยู่กับการตั้งค่า｜ฟังก์ชันการเปรียบเทียบและการวินิจฉัย｜สนับสนุนการบำรุงรักษาเชิงป้องกัน｜
สัญญาณจากภายนอก｜มอเตอร์คอนโทรล｜อุปกรณ์ภายนอก｜อินเตอร์เฟซ｜สิ่งที่แนบมา
| เซ็นเซอร์อินพุท | ||
| อินพุทเป็นแบบสแตนเกจกำหนดตายตัว(6 สาย) | ||
| แรงดันไฟกระตุ้น | DC 2.5, 5, 10 V±10% (ขึ้นอยู่กับการตั้งค่า) กระแสเอ้าท์พุท: ภายใน 30 mA |
|
|---|---|---|
| ช่วงของสัญญาณอินพุท | -2.0 mV/V to +2.0 mV/V | |
| ความถูกต้องแม่นยำ | ความไม่เป็นเชิงเส้น:ภายใน 0.02% FS±1 digit (เมื่อป้อนอินพุท 2.0 mV /V) ซีโร่ดริฟท์:ภายใน 0.2μV / ℃ RTI typ. เกนดริฟท์:ภายใน 15 ppm/℃ |
|
| การกรองความถี่ต่ำผ่าน | เลือกได้จาก 2 Hz ถีง 2 kHz（－6 dB/oct.） | |
| A/D คอนเวอร์เตอร์ | ความเร็ว: สามารถเลือกได้ตั้งแต่ 5,000 ครั้ง / วินาที ความละเอียด: 24 bit (ไบนารี่) |
แรงดันไฟอินพุท |
| ช่วงของสัญญาณอินพุท | -10 to +10 V | |
| อินพุทอิมพิแดนซ์ | ประมาณ 1 MΩ หรือ มากกว่า | |
| ความถูกต้องแม่นยำ | ความไม่เป็นเชิงเส้น:ภายใน 0.02% FS±1 digit(at 10 V input) ซีโร่ดริฟท์:ภายใน 0.2mV/℃ RTI เกนดริฟท์:ภายใน 0.01%/℃ |
|
| การกรองความถี่ต่ำผ่าน | เลือกได้จาก 2 Hz ถีง 2 kHz（－6 dB/oct.） | |
| A/D คอนเวอร์เตอร์ | ความเร็ว: สามารถเลือกได้ตั้งแต่ 5,000 ครั้ง / วินาที ความละเอียด: 24 bit (ไบนารี่) |
|
| เซ็นเซอร์อินพุท เซ็นเซอร์อินพุทสำหรับดิสเพสเม้นท์ พัลส์อินพุท (อินพุทแบบโอเพ่นคอลเล็กเตอร์ ) |
||
| ความถี่อินพุทสูงสุด | 1 MHz | |
| ช่วงการนับภายใน | 30 bit | |
| โรตารี่ เอ็นโค้ดเดอร์ที่ปรับตัวได้ | เอาท์พุท: ประเภทที่เพิ่มขึ้น เอ้าท์พุทชนิด 2 เฟส (A / B สัญญาณเอ้าท์พุท) ใช้อินพุทA เฟส พัลส์ทั้งหมดจะถูกนับไปในทิศทางบวก (ข้อมูลจำเพาะของวงจรทางด้านเอ้าท์พุท: ไลน์ไดร์เวอร์) ข้อมูลจำเพาะของวงจรทางด้านเอ้าท์พุท: Open collector (built in pull-up resistor) |
|
| เอ้าท์พุทที่เป็นแรงดันไฟฟ้าแบบอนาล็อก | |
| ระดับเอ้าท์พุท | ประมาณ 2 V ต่ออินพุท 1.0 mV/V |
|---|---|
| ความต้านทานโหลด | 2 kΩ หรือมากกว่า |
| ส่วนของการแสดงผล | |

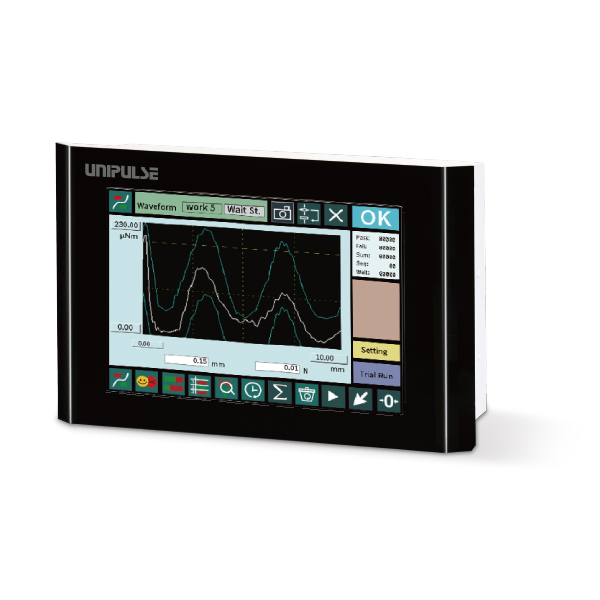

| การแสดงผล | โมดูล LCD สี TFT ขนาด 7.0 นิ้ว |
|---|---|
| ส่วนของการแสดงผล | พื้นที่แสดงผล: 152（W）×91（H）mm โครงสร้างของจุด: 800×480 dot Language:Japanese, English, Chinese |
| ฟังก์ชันการเปรียบเทียบและการวินิจฉัย | |
| โหมดการเปรียบเทียบค่าแบบหลายจุด 256 ชาแนล(ค่าการตั้งค่าสามารถเก็บไว้ได้) |
สามารถวินิจฉัยได้สูงถึง 5 จุดโฮลด์ในเวลาเดียวกัน Sample, Peak, Bottom, P-P, Relative Maximum, Relative Minimum, Inflection Point, Average, End |
|---|---|
| โหมดการเปรียบเทียบรูปคลื่น 256 ชาแนล(ค่าการตั้งค่าสามารถเก็บไว้ได้) |
เปรียบเทียบรูปกราฟที่วัดได้จริงกับรูปกราฟที่มีการตั้งค่าขีดจำกัด Hi / Lo เอาไว้ล่วงหน้า รูปกราฟที่วัดได้ทั้งหมดจะถูกนำมาเปรียบเทียบกับค่าขีด จำกัด Hi / Lo ที่ตั้งเอาไว้ล่วงหน้าและหากมีจุดใดที่สูงกว่ารูปกราฟที่ตั้งค่าไว้แล้วรูปกราฟที่วัดได้จะถือว่าเป็น NOK |
| สนับสนุนการบำรุงรักษาเชิงป้องกัน | |
| การแสดงผลแนวโน้ม | แสดงแนวโน้มของข้อมูลการวัดเพื่อช่วยในการค้นหาความผิดปกติในระยะแรก |
|---|---|
| สถิติ | ใช้ข้อมูลที่วัดได้ล่าสุด 10,000 รายการ แสดงจำนวนของการวัด, OK, NOK |
| Screen capture | Capture screen display as bmp data |
| การแก้ไขชื่อเวิร์ค | ชื่อเวิร์คสามารถแก้ไขและแสดงผลสำหรับแต่ละหมายเลขเวิร์คได้ |
| การแสดงรายการการตั้งค่า | รายการการตั้งค่าที่เปลี่ยนแปลงเมื่อเปรียบเทียบกับค่าชุดมาสเตอร์จะถูกไฮไลท์ |
| การบริหารจัดการผู้ใช้ | ID เข้าสู่ระบบและรหัสผ่าน |
| สัญญาณภายนอก | |
| สัญญาณเอ้าท์พุท 16 จุด |
Hold judgment (load, displacement)/ Load overload/ Measurement complete/ Waveform comparison judgment/ Load & displacement OK/ CPU OK/ SD card OK/ Timing output 1,2/ Servo ready/ Motor alarm/ In position/ Brake off/ Torque limit/ Zero speed/ General-purpose output/ Sequence in progress/ Forward end/ backward end * ที่สามารถเลือกได้จากด้านบน ประเภทเอ้าท์พุท: ให้เลือก PNP หรือ NPN (ต้องระบุ) อัตราแรงดันไฟฟ้า: 30V, พิกัดกระแส: 30mA |
|---|---|
| สัญญาณอินพุท 16 จุด |
Load digital zero/ Initial displacement/ Measurement start/ Measurement end/ HOLD1 to 5/ Reset/ Forcibly light up the backlight/ Touch panel lock/ Work change/ Servo on/ Start sequence/ Stop sequence/ Pulse clear/ Alarm clear/ Forward rotation lock/ Reverse rotation lock/ General-purpose input/ Home position detect/ Return to home position/ Home position * ที่สามารถเลือกได้จากด้านบน Input type:ให้เลือก PNP หรือ NPN (ต้องระบุ) |
| มอเตอร์คอนโทรล | |
| ที่เข้ากันได้กับเซอร์โวแอมป์ | ต้องการอินพุทแบบพัลส์ |
|---|---|
| ฟังก์ชันซีเคว้น | ซีเคว้นการเพรสที่กำหนดค่าได้ใน PFA โหมดควบคุมในซีเคว้นที่สลับไปมาได้ โปรแกรมควบคุมที่ตั้งค่าล่วงหน้าได้ 256 โปรแกรม (สามารถเก็บค่าการตั้งค่าได้) สามารถลงทะเบียนได้สูงถึง 100 บรรทัดใน 1 โปรแกรมควบคุม |
| PFA <=> การเชื่อมต่อเซอร์โวแอมป์ | พัลส์สำหรับการควบคุมตำแหน่ง (ไลน์ไดร์ฟเวอร์) (อ้างอิงจาก RS-422) สูงสุด 500k พัลส์/วินาที ดิจิทัลl I / O: ควบคุมการใช้งาน |
| คำสั่ง | Motor operation：Position control / Force control/ Stand-by Control character：Blank/ Jump/ If/ Watch/ Hold point/ Judgment Graph：Graph color display/ Delete graph Record：Start measurement/ Stop measurement/ Start hold/ Stop hold Motor parameter：Acceleration/ Position gain/ Force gain Line：Insert above/ Insert below/ Delete line Digital offset X/Y |
| อุปกรณ์ภายนอก | |
| เครื่องอ่านบาร์โค้ด (USB) | รายการสแกน |
|---|---|
| SD การ์ด | ข้อมูลที่วัดได้และกราฟสามารถบันทึกได้เป็นไฟล์ (CSV) |
| อินเตอร์เฟซ อ๊อปชั่นเพียงหนึ่งตัวเลือกในอินเตอร์เฟซที่สามารถติดตั้งได้ |
|
| USB | อินเตอร์เฟซUSB |
|---|---|
| ETN | อินเตอร์เฟซEthernet (option) |
| ODN | อินเตอร์เฟซDeviceNet(option) |
| CCL | อินเตอร์เฟซCC-Link(option) |
| EIP | อินเตอร์เฟซEtherNet/IP(option) |
| ข้อกำหนดทั่วไป | |
| แรงดันแหล่งจ่ายไฟฟ้า | DC 24 V（±15％） |
|---|---|
| การใช้กำลังไฟฟ้า | 20 W typ. |
| เงื่อนไขการใช้งาน | ช่วงอุณหภูมิการทำงาน: -10℃ to +40℃/ ช่วงอุณหภูมิการจัดเก็บ: -20℃ to +60℃ ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาดด้านนอก | 218(W)x 140(H)x 87(D) mm (ไม่รวมถึงติ่งที่ยื่นออกมา) |
| น้ำหนักประมาณ | ประมาณ 1.8kg |
| CE marking certification | EMC Directives EN61326-1 |
| สิ่งที่แนบมา | |
| Power connector | 1 |
|---|---|
| Power connector lever | 1 |
| Load cell connector | 1 | SD card 16 GByte | 1 |
| Operation manual | 1 |
| Jumper wire | 2 |
| Power cable with ferrule terminals 3 m | 2 |
| Guide rail | 1 |
| DeviceNet connector (when DeviceNet option is installed) | 1 |
| CC-Link connector (when CC-Link option is installed) | 1 |
Optional accessories
| Model | CA10-USB | USB Cable (A-microB type) 1.2 m |
|---|---|
| PFA-ST | Supporting stand (VESA 100, 75 compliant) |
| PFA-CONV-MIT | Dedicated terminal block |
| PAF-CONV-PAN | Dedicated terminal block |
| PFA-CONV-SIE | Dedicated terminal block |
| PFA-CONV-TAM | Dedicated terminal block |
| PFA-CONV-YAS | Dedicated terminal block |
| CN71 | Connector for CC-Link |
| CND01 | Connector for DeviceNet |
| SD16G | SD card 16 GByte |
| SD32G | SD card 32 GByte |

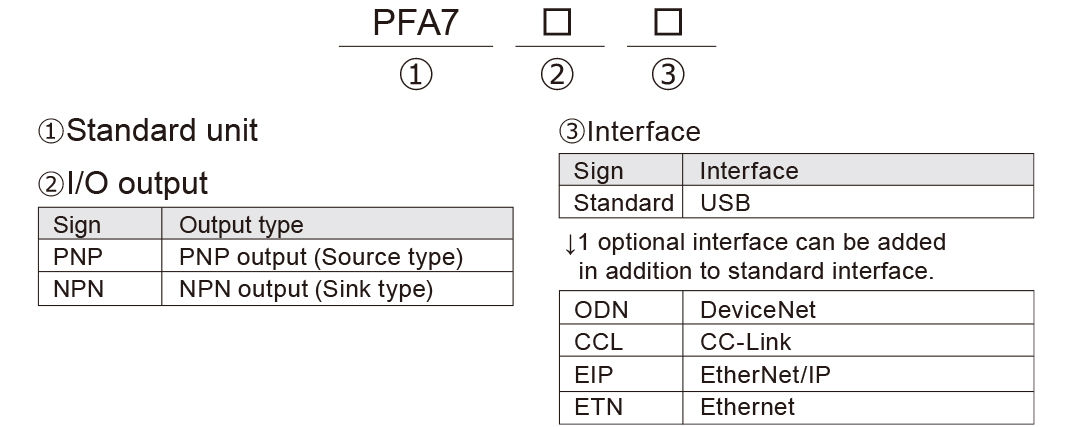

Structure of product code

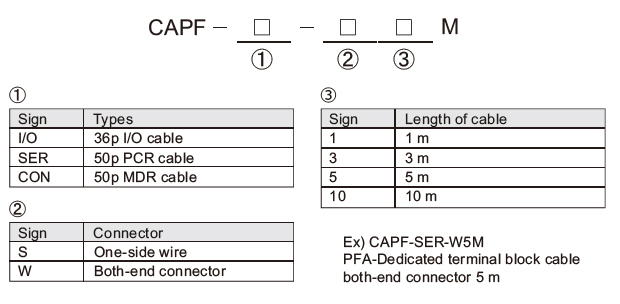

Structure of optional cable
