โครงร่างผลิตภัณฑ์ ข้อมูลจำเพาะ ดาวน์โหลด



โครงร่างผลิตภัณฑ์

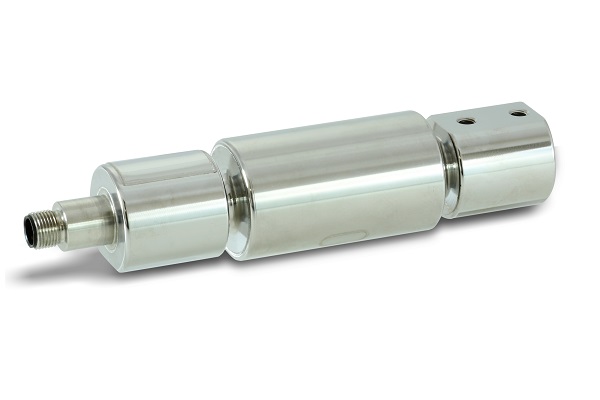

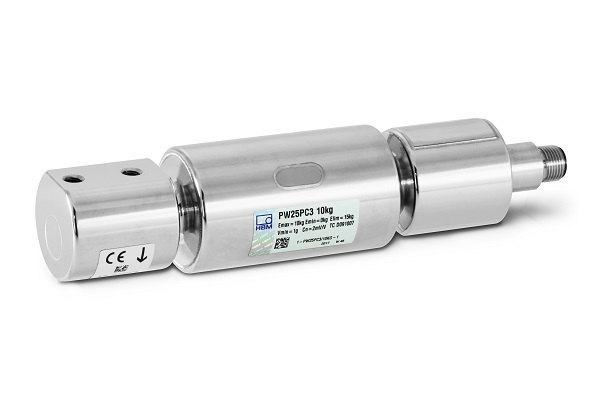

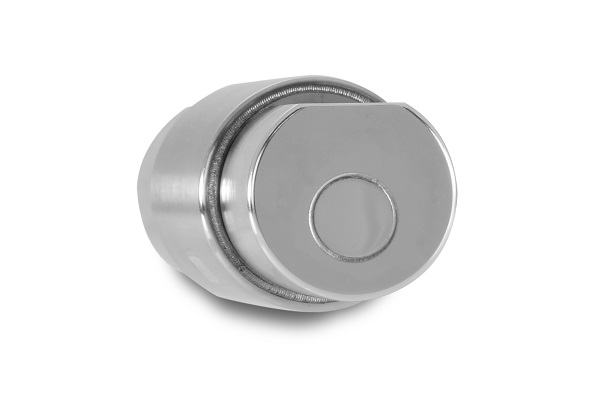

โหลดเซลล์ซิงเกิลพ้อยท์แบบสแตนเลส ด้วยการออกแบบที่ถูกสุขลักษณะทำให้กันน้ำและสามารถล้างทำความสะอาดด้วยน้ำแรงดันสูง มีการออกแบบรูปทรงกลมที่สะอาดตาจึงกันน้ำและฝุ่น! มีกลไกป้องกันการโอเวอร์โหลดภายในตัวที่ปลอดภัย!

● ความจุขนาด 10/ 20 kg
● เหล็กกล้าไม่เป็นสนิม

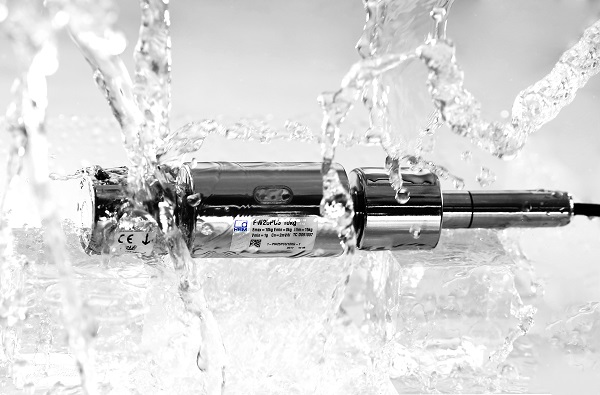

● ด้วยการออกแบบที่ถูกสุขลักษณะจึงเป็นโหลดเซลล์ที่กันน้ำและสามารถล้างทำความสะอาดด้วยน้าแรงดันสูง
● เหมาะสมสำหรับการชั่งน้ำหนักขนาดเล็ก

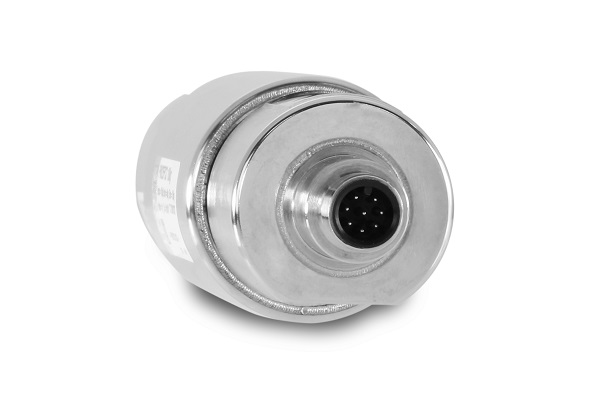

● สเปคของตัวคอนเน็กเดอร์เป็นไปเพื่อการสับเปลี่ยนที่ง่ายดาย (แยกจำหน่ายสายเคเบิล)

ข้อมูลจำเพาะ

โมเดล PW25P-10KG PW25P-20KG
อัตราความสามารถ 10 kg 20 kg
อัตราสัญญาณเอาท์พุท 2.0±0.2 mV/V
Limit load at 20mm eccentricity 1000% R.C.
Service load at max. 120mm eccentricity 150% R.C.
Maximum safe side
overload		 200% R.C.
ซีโร่บาล้านซ์ 0±0.1 mV/V
ความไม่เป็นเชิงเส้น 0.0166% R.O. typ.
ฮีสเตอร์รีซีส 0.0166% R.O. typ.
ช่วงอุณหภูมิที่ชดเชย -10 to +40℃
ช่วงอุณหภูมิที่ปลอดภัย -10 to +50℃
อุณหภูมิที่มีผลกระทบตอนทำซีโร่ 0.0140% R.O./10℃
อุณหภูมิที่มีผลกระทบตอนทำสแปน 0.0175% R.O./10℃(＋20 to ＋40℃),
0.0117% R.O./10℃(-10 to ＋20℃)
ความต้านทานอินพุท 300 to 500 Ω
ความต้านทานเอ้าท์พุท 300 to 500 Ω
แรงดันไฟกระตุ้นที่แนะนำ 1 to 12 V
ความต้านทานฉนวน 1000 MΩ หรือ มากกว่า
Degrees of protection IP69, IP69K*
วัสดุทำโหลดเซลล์ เหล็กกล้าไม่เป็นสนิม
การโก่งตัวที่อัตรา 0.19 mm 0.18 mm
ความถี่ธรรมชาติ 210 kHz 315 kHz
Maximum platform size 400 × 400 mm
น้ำหนักประมาณ 0.8 kg
Cleaning temperature max. 120°C for max. 10 minutes

* IP69K:water at high pressure ,steam cleaner
(Based on DIN 40050, part 9 specifications, for road vehicles.)

อุปกรณ์เสริม

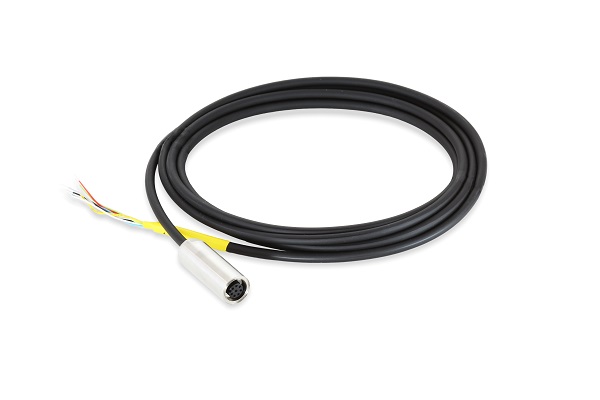

・KAB175-3 : φ5.2 6-conductor hygiene design cable 3 m
Cable end: 7 wires

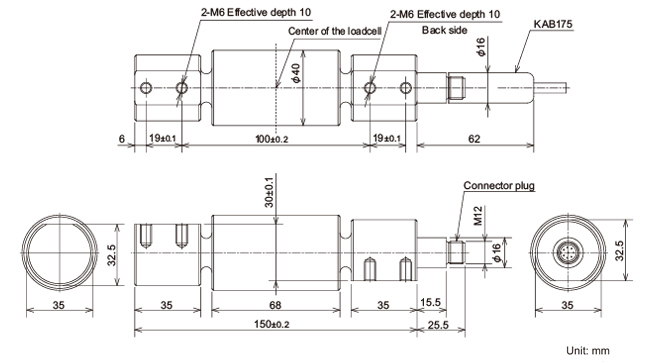

ขนาดภายนอก



ดาวน์โหลด

แคตตาล็อกสินค้า(PDF)
 ⇒ คลิกที่นี่เพื่อดาวน์โหลด
คู่มือการใช้งาน(PDF)
ขนาด
DXF
（ZIP）
PDF
