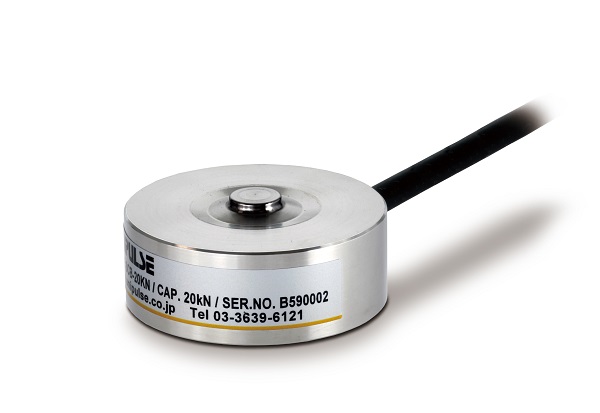

โครงร่างผลิตภัณฑ์

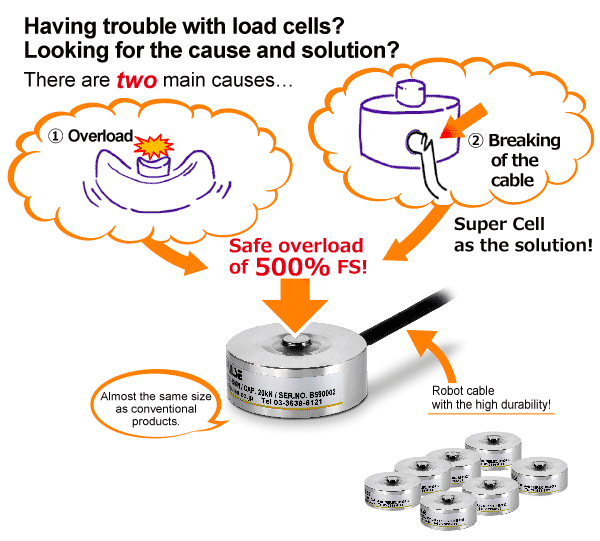

ไม่แตกหักง่ายๆอย่างแท้จริง! -โหลดเซลล์ที่เข้ากับแนวคิดริเริ่มใหม่! เป็นเซ็นเซอร์ชนิดสแตนเกจที่มาพร้อมกับความแข็งแกร่งและการตอบสนองที่ยอดเยี่ยม

* พิกัดความสามารถ 100 N, 200 N, 500 N, 1 kN, 2 kN, 5 kN, 10 kN, 20 kN, 50 kN, 100 kN, 200 kN
* เซฟตี้โอเวอร์โหลด 500%
* การตอบสนองที่สูง

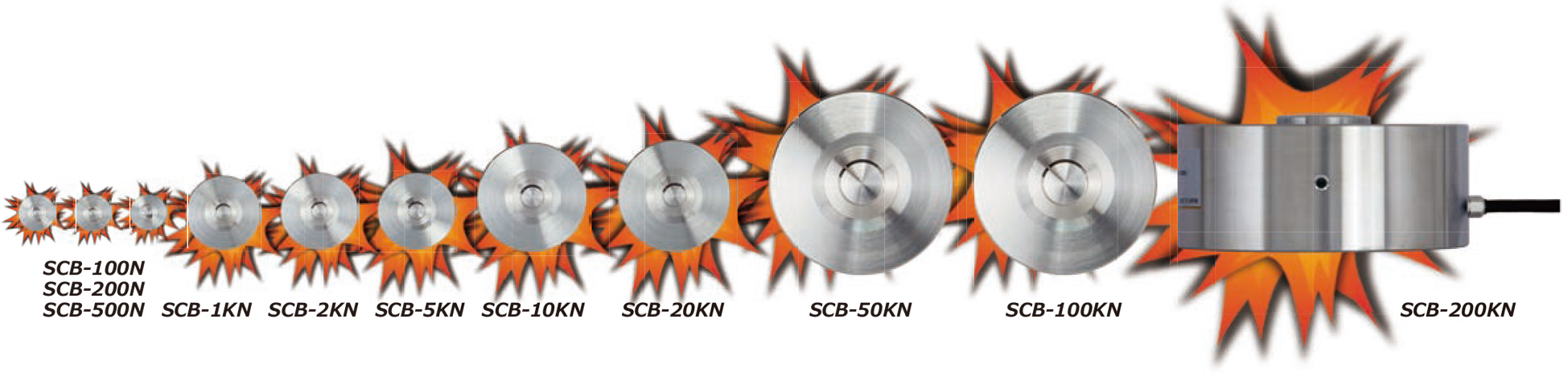

Lineup (100N, 200N, 500N, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN, 100kN, 200kN)

ข้อมูลจำเพาะ

โมเดล	SCB-□KN　^※1
อัตราความสามารถ	100 N, 200 N, 500 N	1 kN, 2 kN, 5 kN,10 kN, 20 kN, 50 kN, 100 kN, 200 kN
อัตราสัญญาณเอาท์พุท	0.4 mV/V±0.2%　^※2 *Spec Changed	0.4 mV/V±0.1%　^※2
เซฟตี้โอเวอร์โหลด	500% R.C.
ซีโร่บาล้านซ์	±1% R.O. *Spec Changed	±0.3% R.O. *Spec Changed
ความไม่เป็นเชิงเส้น	0.2% or less R.O.
ฮีสเตอร์รีซีส	0.2% or less R.O.
ความสามารถในการทวนซ้ำ	0.1% or less R.O.
ช่วงอุณหภูมิที่ชดเชย	-10 to +60℃
ช่วงอุณหภูมิที่ปลอดภัย	-20 to +70℃
อุณหภูมิที่มีผลกระทบตอนทำซีโร่	0.015% R.O./℃ or below
อุณหภูมิที่มีผลกระทบตอนทำสแปน	0.01% R.O./℃ or below
ความต้านทานอินพุท	ประมาณ 700 Ω	ประมาณ 1000 Ω
ความต้านทานเอ้าท์พุท	ประมาณ 700 Ω	ประมาณ 1000 Ω
แรงดันไฟกระตุ้นที่แนะนำ	5 V	10 V
แรงดันไฟกระตุ้นสูงสุด	7.5 V	15 V
ความต้านทานฉนวน (DC 50 V)	1000 MΩ หรือ มากกว่า
การเบี่ยงเบนที่อัตราความสามารถ	0.015 mm	1kN: 0.015 mm 2kN: 0.020 mm 5kN: 0.025 mm 10kN: 0.025 mm 20kN: 0.035 mm 50kN: 0.065 mm 100kN: 0.100 mm 200kN: 0.100 mm
ความถี่ธรรมชาติ	40 kHz	1kN, 2kN, 5kN, 10kN, 20kN: 26 kHz 50kN, 100kN: 15 kHz 200kN: 8 kHz
วัสดุทำโหลดเซลล์	สแตนเลส
น้ำหนัก	20 g	1kN, 2kN, 5kN:130 g 10kN, 20kN: 400 g 50kN: 2.0 kg 100kN: 2.3 kg 200kN: 8.2 kg
โค้ดสีของสายเคเบิล	＋EXC：แดง ＋S：เหลือง －S：ส้ม －EXC：ดำ ＋SIG：เขียว －SIG:ขาว สายชิลดิ์:น้ำเงิน
ตามแนวทาง RoHS	2011/65/EU (EU)2015/863

※1　□:อัตราความสามารถ
※2　มีข้อจำกัดหลายอย่างเกี่ยวกับความเรียบของพื้นผิวที่เหมาะสม, ความหนาของแผ่นยึดและแรงบิดที่ขันให้แน่น
โปรดทราบว่าข้อกำหนดหรือการออกแบบอาจเปลี่ยนแปลงไปเนื่องจากกิจกรรมในการปรับปรุงผลิตภัณฑ์ของเรามีอย่างต่อเนื่อง

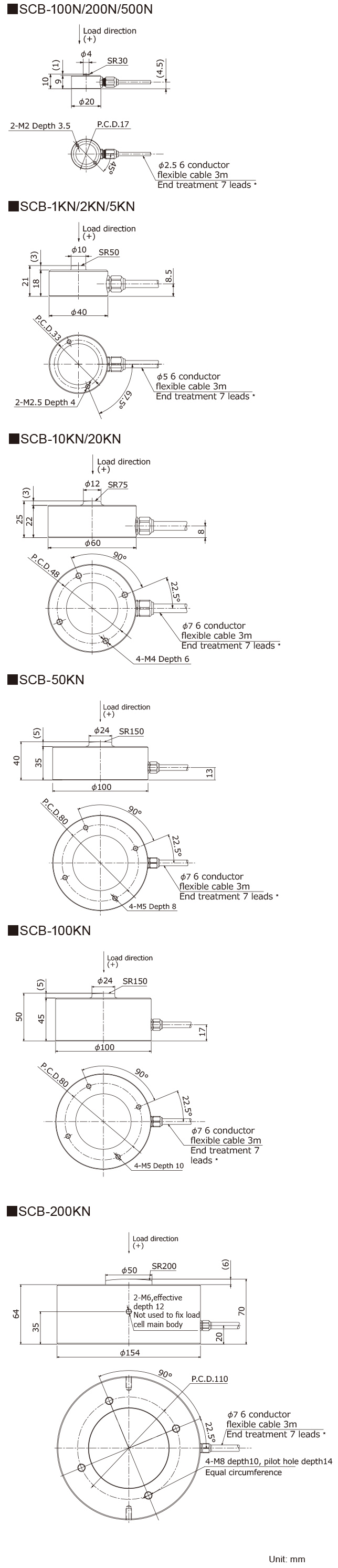

ขนาดภายนอก
