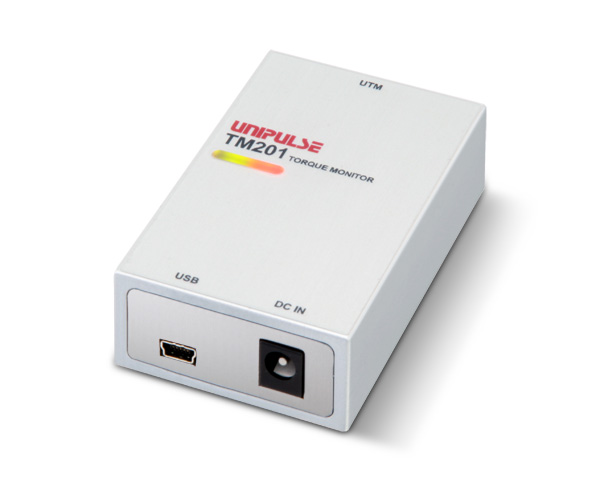

โครงร่างผลิตภัณฑ์
การเปลี่ยนแปลงของแรงบิด ความเร็วรอบต่อนาทีและกำลังสามารถตรวจสอบและบันทึกบนเครื่องคอมพิวเตอร์
* การเปลี่ยนแปลงของแรงบิด ความเร็วรอบต่อนาทีและกำลังสามารถตรวจสอบและบันทึกบนเครื่องคอมพิวเตอร์
* สามารถแสดงผลค่าสูงสุด ค่าต่ำสุดและค่าเฉลี่ย
* ข้อมูลการวัด(ตัวเลข) จะถูกบันทึกไว้โดยอัตโนมัติในรูปแบบไฟล์ CSV
* ตัวเครื่องจ่ายกำลังไฟฟ้าในการดำเนินงานให้กับ UTMⅡ
* มีเคเบิลสองสายที่แนบมา : หนึ่งสำหรับUTMⅡ และอีกหนึ่งสำหรับเครื่องคอมพิวเตอร์

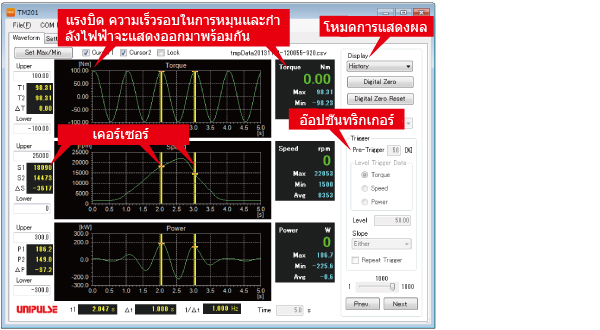

ซอฟแวร์การประยุกต์ใช้งานสำหรับUSB อินเตอร์เฟซ
■ แสดงผลข้อมูลแบบเรียลไทม์ที่ถูกส่งมาจากUTMⅡ / UTMV ผ่าน USB
■ แรงบิด ความเร็วรอบในการหมุน กำลังและเวลาในกราฟสามารถระบุได้ด้วยเส้นที่ตัดขวาง
■ การวัดข้อมูล(ตัวเลข) จะถูกบันทึกไว้โดยอัตโนมัติในรูปแบบไฟล์ CSV
■ การทำสอบเทียบง่ายด้วยการเลือกที่เรียบง่ายของชนิดเซ็นเซอร์และเงื่อนไขการแสดงผล!
โหมดการแสดงผล
<ปกติ>
ความคืบหน้าในรูปแบบข้อมูลรูปกราฟจะถูกแสดงผล
จะแสดงผลค่าสูงสุด ค่าต่ำสุดและค่าเฉลี่ยของข้อมูลรูปกราฟ
1. ครั้งเดียว
หลังจากที่กดปุ่ม “start” ข้อมูลจะถูกบันทึกไว้ครั้งเดียวตามช่วงเวลาที่ตั้งไว้ล่วงหน้า
2. ต่อเนื่อง
การทำงานของโหมดครั้งเดียวจะถูกทำซ้ำในรอบจนกว่าจะกดปุ่ม “stop” .
3. ระดับทริกเกอร์
หลังจากที่กดปุ่ม “start” ก็จะถูกวางไว้ในโหมดสแตนด์บายสำหรับทริกเกอร์
มันเริ่มต้นที่จะนำเข้าข้อมูลเมื่อระดับของอินพุทมากกว่าระดับทริกเกอร์
<ประวัติ>
ข้อมูลรูปกราฟก่อนหน้านี้สามารถแสดงผล (สามารถบันทึกข้อมูลรูปกราฟได้มากถึง1,000 ไฟล์)
■อ๊อปชั่นทริกเกอร์
· ก่อนทริกเกอร์·ข้อมูลระดับทริกเกอร์·ระดับทริกเกอร์
· ทริกเกอร์สโลป·การทำซ้ำทริกเกอร์
■เคอร์เซอร์ (สูงสุด .: สอง)
การอ่านค่าแรงบิดที่ตำแหน่งเคอร์เซอร์และความแตกต่างระหว่างค่าที่อ่านได้ทั้งสองค่านั้นจะแสดงผลออกมา

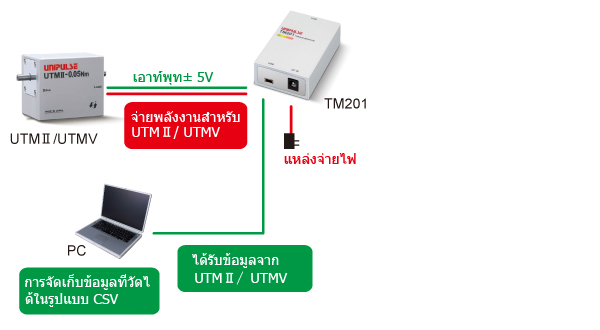

ตัวอย่างของการใช้งาน
※เครื่องคอมพิวเตอร์และซอฟต์แวร์พิเศษที่จำเป็นต่อการใช้ TM201
ซอฟแวร์ประยุกต์ใช้งานสำหรับอ๊อปชั่นอินเตอร์เฟซ USB สามารถดาวน์โหลดได้จากหน้านี้
ข้อมูลจำเพาะ
เซ็นเซอร์อินพุทสำหรับแรงบิด｜พัลส์อินพุทสำหรับรอบต่อนาที｜แหล่งจ่ายไฟสำหรับUTMⅡ｜การแสดงผล｜อินเตอร์เฟซ｜ประสิทธิภาพการทำงานทั่วไป｜อุปกรณ์ที่แนบมา
| เซ็นเซอร์อินพุทสำหรับแรงบิด (แรงดันไฟอินพุท) | |
| ช่วงของสัญญาณอินพุท | -5 ~ +5 V ความต้านทานอินพุท: 1 MΩหรือมากกว่า |
|---|---|
| ความถูกต้องแม่นยำ | ความไม่เป็นเชิงเส้น: ภายใน 0.02% FS±1 digit ซีโร่ดริฟท์: ภายใน 0.2 mV/℃ RTI เกนดริฟท์: ภายใน 0.01%/℃ |
| การกรองสัญญาณอนาล็อก | ตัวกรองความถี่ต่ำผ่านเบื้องต้น 1 kHz (คงที่) |
| การกรองสัญญาณดิจิตอล | ตัวกรองความถี่ต่ำผ่านขั้นรอง Fc = 3, 30, 300 Hz, OFF (ตัวแปร) |
| อัตราการส่งออกข้อมูล | 300 ครั้ง/วินาที ความละเอียด: 24บิท(ไบนารี่) ประมาณ 1/30000 เทียบกับ 5 V |
| พัลส์อินพุทสำหรับรอบต่อนาที(อินพุทสำหรับชนิดโอเพ่น คอลเลคเตอร์) | |
| ความถี่อินพุทสูงสุด | เข้ากันได้กับความถี่พัลส์เอาท์พุทของชุด UTMⅡ |
|---|---|
| ความถี่อินพุทต่ำสุด | Select from 15, 10, 5, 3, or 2 rpm (when pulse rate is 4 ppr) Select from 60, 40, 20, 12, 8 rpm (when pulse rate is 1 ppr) |
| ความกว้างของพัลส์ต่ำสุด | 50μs |
| รูปแบบวงจร | ไม่มีแรงดันไฟฟ้าติดต่อทางอินพุต (COM-) เอ้าท์พุทโอเพ่นคอลเลคเตอร์สามารถเชื่อมต่อได้(IC = ประมาณ 10 mA) |
| แหล่งจ่ายไฟสำหรับUTMⅡ | |
| แหล่งจ่ายไฟ | DC 24 V (UTMⅡ 1 ตัว) |
|---|---|
| การแสดงผล | |
| ไฟLED แสดงสถานะ | LED (สีแดง): เตือนสถานะ / แหล่งจ่ายไฟ LED (สีเขียว): UTMⅡมีการทำงานตามปกติ |
|---|---|
| อินเตอร์เฟซ | |
| อินเตอร์เฟซ | USB |
|---|---|
| ประสิทธิภาพการทำงานทั่วไป | |
| แหล่งจ่ายไฟ | AC 100 V ~ 240 V (+10%-15%) (แหล่งพลังงาน 50/60 Hz) * เมื่อ AC อะแดปเตอร์ถูกนำมาใช้ |
|---|---|
| การใช้กำลังไฟฟ้า | 4 W Typ.(AC อะแดปเตอร์) |
| การทำงาน | ช่วงอุณหภูมิ:การทำงาน 0℃ ～ ＋40℃ การจัดเก็บ －10℃ ～ ＋60℃ ความชื้น: 80% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาด | 50(W)× 23(H)× 80(D) mm(ไม่รวมถึงติ่งที่ยื่นออกมา) |
| น้ำหนัก | ประมาณ 120 g |
| การรับรองเครื่องหมาย CE | EMC ตามแนวทาง EN61326-1 มาตรฐานความปลอดภัย EN62311 โปรดระบุข้อกำหนดสำหรับผลิตภัณฑ์ได้รับการรับรองเครื่องหมาย CE เมื่อมีการสั่งซื้อจากทางคุณ. |
| อุปกรณ์ที่แนบมา | |
| คู่มือการติดตั้ง ×1 AC อะแดปเตอร์สำหรับ TM201 (1.8 m) ×1 สายเคเบิลสำหรับการเชื่อมต่อUTMⅡ(2 m) ×1 สายเคเบิล มินิUSB – USB (1.8 m) ×1 |
|
อุปกรณ์เสริม
| Model | Description |
| CA81-USB | miniUSB-computer USB cable 1.8 m (same as attachment) |
|---|---|
| CATM21-M | Cable for connecting UTMⅡ/UTMV 2 m (same as attachment) |
| CATM51-M | Cable for connecting UTMⅡ/UTMV 5 m |
| CN90 | Waterproof plastic connector for UTMⅡ/UTMV |
| TM201 AC PIN EU | Switching AC PIN(EU) |
โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
■เกี่ยวกับการดาวน์โหลดข้อมูล
คำแนะนำ:
คำแนะนำการติดตั้ง TM201 ถูกแนบติดมาในช่วงเวลาของการจัดส่ง
คู่มือ:
คู่มือการใช้งาน TM201
USB_การตั้งค่า:
การตั้งค่าสำหรับการแสดงผลรูปกราฟให้ราบเรียบ (หากไม่มีความต้องการแสดงผลรูปกราฟที่ราบเรียบ การตั้งค่านี้ก็ไม่มีความจำเป็น)
