| โครงร่างผลิตภัณฑ์ | ข้อมูลจำเพาะ | ดาวน์โหลด |
โครงร่างผลิตภัณฑ์
・ มาพร้อมกับข้อมูลการเชื่อมต่อการแสดงผลของ UTMⅢ และฟังก์ชั่นการเปรียบเทียบ *1
・ แสดงผลค่าแรงบิด ความเร็วรอบการหมุนและมุม
・ ฟังก์ชั่นโฮลด์ (Sample, Peak, Bottom, P-P, Average, Angle peak)
・ ฟังก์ชั่นตัวเปรียบเทียบค่าสูงกว่า/ ต่ำกว่า
(ALM HI, HI, OK, LO, ALM LO)
・ พร้อมกับฟังก์ชั่นหน่วยความจำข้อมูล (แรงบิด, ความเร็วรอบในการหมุน, บันทึกรายการล่าสุดได้ 30 รายการ)
・ ตัวเครื่องจ่ายพลังงานไฟฟ้าให้ UTMⅡ
* 1 อินเตอร์เฟซ RS-485

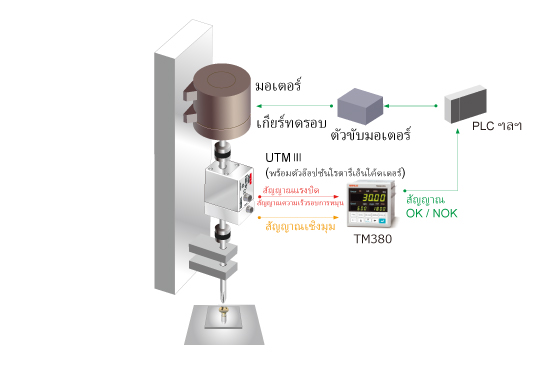

ตัวอย่างการติดตั้ง
ข้อมูลจำเพาะ
เซ็นเซอร์อินพุทสำหรับแรงบิด｜พลัลส์อินพุทสำหรับความเร็วรอบในการหมุน｜ส่วนของการแสดงผล｜ส่วนของอินพุต/ เอาต์พุตภายนอก｜ประสิทธิภาพการทำงานทั่วไป｜อุปกรณ์ที่แนบมา
| เซ็นเซอร์อินพุทสำหรับแรงบิด (แรงดันไฟอินพุท) | |
| ความต้านทานอินพุท | 1 MΩ or more |
|---|---|
| ช่วงของสัญญาณอินพุท | ±10 V(UTMⅢ) ±5 V(UTMⅡ/UTMV) |
| ความถูกต้องแม่นยำ | ความไม่เป็นเชิงเส้น: ภายใน 0.02% FS±1 digit ซีโร่ดริฟท์: ภายใน 0.2 mV/℃ RTI เกนดริฟท์: ภายใน 0.01%/℃ |
| A/D คอนเวอร์เตอร์ | ·ความเร็ว … 16000 ครั้ง / วินาที ·ความละเอียด … 24บิท(ไบนารี่) ประมาณ 1/30000 เทียบกับ 10 V |
| ตัวกรองความถี่ต่ำแบบดิจิตอล | PASS, 3 to 1 kHz. |
| ตัวกรองความถี่สูงแบบดิจิตอล | PASS, 3 to 1 kHz. |
| แรงดันไฟเอ้าท์พุท | แรงดันไฟอินพุทที่ข้อมือ (สำหรับจุดทดสอบ) |
| อินพุทความเร็วรอบการหมุนสำหรับความเร็วสูง (อินพุทพัลส์, โอเพ่นคอลเล็คเตอร์) | |
| ความถี่อินพุทสูงสุด | ขึ้นอยู่กับ UTMⅡ / UTMV / UTMⅢ |
|---|---|
| ความถี่อินพุทต่ำสุด | เลือกได้ตั้งแต่ 15, 10, 5, 3, 2 รอบต่อนาที (เมื่ออัตราพัลส์เท่ากับ 4 ppr) เลือกได้ตั้งแต่ 60, 40, 20, 12, 8 รอบต่อนาที (เมื่ออัตราพัลส์เท่ากับ 1 ppr) |
| ความกว้างของพัลส์ในการตรวจจับที่ต่ำสุด | 50 μs |
| การกำหนดค่าวงจร | ไม่มีแรงดันไฟฟ้าติดต่อทางอินพุต (COM-) โอเพ่นคอลเลคเตอร์ที่เชื่อมต่อ(IC = ประมาณ 10 mA) |
| อินพุทความเร็วรอบการหมุนสำหรับความเร็วต่ำ(อินพุทพัลส์, โอเพ่นคอลเล็คเตอร์) | |
| ความถี่อินพุทสูงสุด | Approx. 1000 rpm |
| ความถี่อินพุทต่ำสุด | 0.1 rpm |
| ความกว้างของพัลส์ในการตรวจจับที่ต่ำสุด | 5 μs |
| การกำหนดค่าวงจร | ไม่มีแรงดันไฟฟ้าติดต่อทางอินพุต (COM-) โอเพ่นคอลเลคเตอร์ที่เชื่อมต่อ(IC = ประมาณ 10 mA) |
| อินพุทเอ็นโค้ดเดอร์(อินพุทพัลส์) เข้ากันได้กับอ๊อปชั่นโรตารี่เอ็นโค้ดเดอร์ |
| ส่วนของการแสดงผล | |
| การแสดงผล | จอแสดงผลหลัก: ความสูงของตัวอักษร 15 mm การแสดงตัวเลขด้วย LED สีเขียวชนิด7 เซ็กเม้นท์ (5 หลัก + เครื่องหมาย) จอแสดงผลย่อย: ความสูงของตัวอักษร 8 mm การแสดงตัวเลขด้วย LED สีเขียว ชนิด7 เซ็กเม้นท์ (5 หลัก) |
|---|---|
| ค่าที่ระบุ | จอแสดงผลหลัก: 5 หลัก -99,999 ~ + 99999 เครื่องหมาย : แสดงผลเครื่องหมายลบที่หน้าหลักสูงสุด จอแสดงผลย่อย (มุม): 5 หลัก -19,999 ~ + 99999 เครื่องหมาย : แสดงผลเครื่องหมายลบที่หน้าหลักสูงสุด จอแสดงผลย่อย (ความเร็วรอบการหมุน): 5 หลัก 0 ～ + 99999 |
| จุดทศนิยม | 0, 0.0, 0.00, 0.000 (เฉพาะแรงบิดและกำลังไฟฟ้าส่วนความเร็วรอบไม่มีจุด) 0(ความเร็วรอบการหมุนโหมดการหมุนความเร็วต่ำ 0.0) 0, 0.0, 0.00(มุมขึ้นอยู่กับหน่วยวัดและการตั้งค่าการแบ่งขนาดต่ำสุด) |
| ความถี่ในการแสดงผล | เลือกจาก 3, 6, 13, และ 25 ครั้ง / วินาที |
| แสดงสถานะ | HI／LO／HOLD |
| หน่วย | เรเดียล / องศา (ขึ้นอยู่กับการตั้งค่าหน่วยวัดมุม) |
| Hold | Sample, Peak, Bottom, P-P, Average Hold section setting (All section・External signal・External signal + Time・Level + Time) |
| ส่วนของอินพุต/ เอาต์พุตภายนอก | |
| อินพุทภายนอก (5) | Hold control／Hold reset／Digital Zero／Record data clear Dry contact input circuit (ชนิด COM-), Ic ＝ 10 mA or less |
|---|---|
| เอาท์พุทภายนอก (13) | การเปรียบเทียบขีดจำกัด HI/LO (alarm HI・HI・OK・LO・alarm LO)／Hold complete／RUN Open collector output circuit (sink type), Vceo ＝ 30 V（max） Ic ＝ 30 mA（max） |
| อินเตอร์เฟซ |
SIF:อินเตอร์เฟซแบบอนุกรมชนิด 2 สาย BCO:BCD อินเตอร์เฟซเอ้าท์พุทข้อมูลแบบขนาน (อ๊อปชั่น) 232:อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C (อ๊อปชั่น) D3V:D/A คอนเวอร์เตอร์เอาท์พุทชนิดแรงดันไฟฟ้า(3ch)(อ๊อปชั่น) DAV:D/A คอนเวอร์เตอร์เอาท์พุทชนิดแรงดันไฟฟ้า(อ๊อปชั่น) DAI:D/A คอนเวอร์เตอร์เอาท์พุทชนิดกระแส(อ๊อปชั่น) USB:อินเตอร์เฟซชนิดUSB (อ๊อปชั่น) ※เพียงหนึ่งอ๊อปชั่นเท่านั้นที่สามารถติดตั้ง |
| ประสิทธิภาพการทำงานทั่วไป | |
| แรงดันแหล่งจ่ายไฟฟ้า | DC 24 V±15% |
|---|---|
| การใช้กำลังไฟฟ้า | 8 W สูงสุด |
| เงื่อนไขการใช้งาน | การทำงาน: -10 ~ +50℃ การจัดเก็บ -40 ~ +80℃ ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาด | 96(W)×96(H)×138(D) mm (ไม่รวมถึงติ่งที่ยื่นออกมา) |
| ขนาดแผงที่ตัด | 92×92(+1-0) mm |
| น้ำหนัก | ประมาณ 1.2 kg |
| การรับรองเครื่องหมาย CE | EMC ตามแนวทาง EN61326-1 |
| อุปกรณ์ที่แนบมา | |
| คอนเน็กเตอร์สำหรับอินพุต/ เอาต์พุตภายนอก ×1 ซีลตัวเครื่อง ×1 คอนเน็กเตอร์สำหรับ BCD เอ้าท์พุท(กรณีมีอ๊อปชั่น BCD เอ้าท์พุท) ×1 ไขควงมินิ (กรณีมีอ๊อปชั่น D/A คอนเวอร์เตอร์) ×1 เครื่องมือปฏิบัติการ(กรณีมีอ๊อปชั่น D/A คอนเวอร์เตอร์(3ch)) ×1 คู่มือการใช้งาน ×1 |
|
ที่เข้ากันได้กับทอร์คมิเตอร์
| Sign | สเปค |
| Standard | UTMⅢ/UTMⅡ/UTMV* ไม่สามารถเชื่อมต่อพร้อมกันได้ |
|---|
อุปกรณ์เสริมต่างๆ
| แบบ | ลักษณะ |
| CA372-I/O | สายเคเบิล 3 m พร้อมFCN คอนเน็กเตอร์ที่ปลายด้านหนึ่ง |
|---|---|
| CA81-USB | สายยาว1.8ม.จากขั้วมินิUSBถึงUSBของPC |
| CATM321-M | สายเคเบิล 2 m สำหรับการเชื่อมต่อ UTMⅢ |
| CATM351-M | สายเคเบิล 5 m สำหรับการเชื่อมต่อ UTMⅢ |
| CATM221-MC | สายเคเบิล 2 m สำหรับการเชื่อมต่อ UTMⅡ/UTMV |
| CATM251-MC | สายเคเบิล 5 m สำหรับการเชื่อมต่อ UTMⅡ/UTMV |
| CATM(R)321-M | สายเคเบิล 2 m สำหรับการเชื่อมต่อUTMⅢที่มีโรตารี่เอ็นโค้ดเดอร์ |
| CATM(R)351-M | สายเคเบิล 5 m สำหรับการเชื่อมต่อUTMⅢที่มีโรตารี่เอ็นโค้ดเดอร์ |
| CATM(R)321-MR | สายเคเบิล 2 m สำหรับการเชื่อมต่อUTMⅢที่มีโรตารี่เอ็นโค้ดเดอร์ |
| CATM(R)351-MR | สายเคเบิล 5 m สำหรับการเชื่อมต่อUTMⅢที่มีโรตารี่เอ็นโค้ดเดอร์ |
| CATM(R12)321-M | Cable for connecting UTMⅢ(RC) rotary encoder 2 m |
| CATM(R12)351-M | Cable for connecting UTMⅢ(RC) rotary encoder 5 m |
| CN34 | คอนเน็กเตอร์ D-Sub9p สำหรับ RS-232C |
| CN50 | ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบ |
| CN51 | คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท |
| CN55 | ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบแบบทแยงมุม |
| CN73 | D/A converter(3ch) connector |
| CN96 | ตัวเชื่อมต่อสำหรับ UTMⅢ |
| CN93 | ตัวเชื่อมต่อสำหรับ UTMⅢ |
| DTC2 | ตัวกล่องเหล็กสำหรับ TM380 |
| GMP96x96 | แพ็คยาง |
| TSU03 | ชุดป้องกันไฟกระชาก, DC สเปค |
โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
