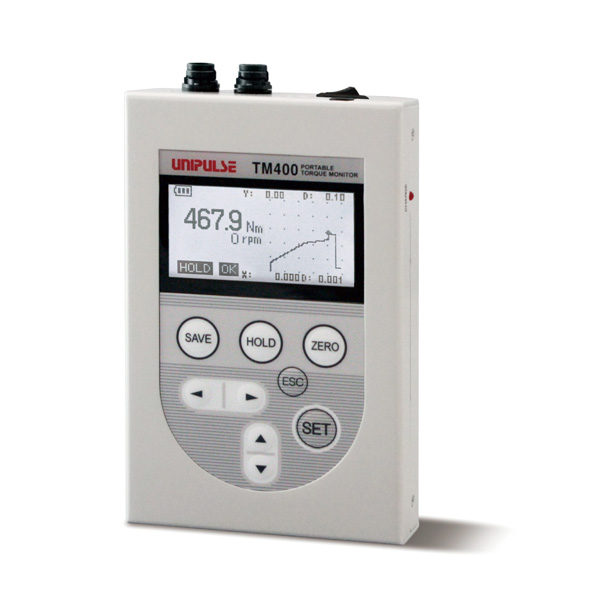

โครงร่างผลิตภัณฑ์
UTMⅡ สามารถเชื่อมต่อได้อย่างง่ายดายกับ TM400 ด้วยสายเคเบิลที่ให้มา พร้อมกับแบตเตอรี่ในตัวTM400ที่จะสามารถทำงานได้แม้ปราศจากแหล่งจ่ายพลังงาน การใช้งาน UTMⅡกับอ๊อปชั่นที่เป็นโรตารี่เอ็นโค้ดเดอร์ทำให้ความสัมพันธ์ระหว่างแรงบิดเทียบกับมุม(หรือการกระจัด)สามารถตรวจวัดได้และด้วยขนาดที่กะทัดรัดและความเร็วในการสุ่มตัวอย่างที่สูงทำให้มันเหมาะสำหรับการใช้งานภาคสนาม
คุณลักษณะเด่น
* จอแสดงผลค่าแรงบิดสำหรับUTMⅡ / UTMV
* ด้วยแบตเตอรี่ในตัวทำให้สามารถทำงานได้แม้ปราศจากแหล่งจ่ายพลังงาน
* เหมาะสำหรับใช้กับUTMⅡ (ชุดเพลาสี่เหลี่ยม)ที่มีความเร็วในการสุ่มตัวอย่างสูงที่ 20000ครั้ง / วินาที
* การเชื่อมต่อที่ง่ายกับ UTMⅡ / UTMV ด้วยสายเคเบิลเพียง1เส้น
* แหล่งพลังงานในการทำงานสามารถจ่ายไปยังUTMⅡ / UTMV (และให้กับอ๊อปชั่นที่เป็นโรตารี่เอ็นโค้ดเดอร์ด้วย)
* เส้นโค้งแรงบิดเทียบกับความเร็วในการหมุนและและแรงบิดเทียบกับมุมสามารถตรวจวัดได้
* บันทึกข้อมูลด้วยฟังก์ชั่นหน่วยความจำและพอร์ต USB
* โหมดการแสดงผลต่างๆ: เรียลไทม์, กราฟ,ข้อมูลที่ถูกบันทึกไว้ ฯลฯ ….
* ขีดจำกัดบน / ล่างและฟังก์ชั่นการค้างค่า (Hold)

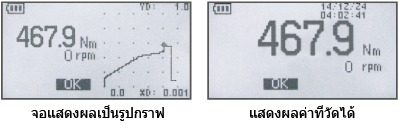

เปลี่ยนโหมดการแสดงผลโดยการกดปุ่ม ESC

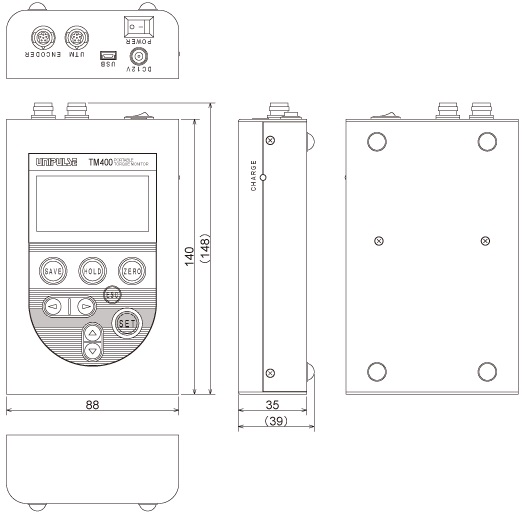

ขนาดด้านนอก
ข้อมูลจำเพาะ
แรงบิดอินพุท｜อินพุทสำหรับความเร็วรอบในการหมุน｜อินพุทแบบเอ็นโค้ดเดอร์ ｜ส่วนของการแสดงผล｜อินเตอร์เฟซ｜ข้อกำหนดทั่วไป｜อุปกรณ์ที่แนบมา
| แรงบิดอินพุท(แรงดันไฟอินพุท) | |
| ช่วงของสัญญาณอินพุท | -5 ถึง+5 V ความต้านทานอินพุท: 1 MΩ หรือมากกว่า |
|---|---|
| ความถูกต้องแม่นยำ | ความไม่เป็นเชิงเส้น: ภายใน 0.02% FS±1 digit ซีโร่ดริฟท์: ภายใน 0.2 mV/℃ RTI เกนดริฟท์: ภายใน 0.01%/℃ |
| การกรองสัญญาณอนาล็อก | การกรองความถี่ต่ำผ่าน(-6 dB/oct) เลือกจาก 10 Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz |
| A/D คอนเวอร์เตอร์ | ·อัตรา: 20000ครั้ง / วินาที ·ความละเอียด: 24บิท (ไบนารี่) ประมาณ 1/30000 เทียบกับ 5 V |
| อินพุทสำหรับความเร็วรอบในการหมุน (โอเพ่น คอลเลคเตอร์พลัลส์) | |
| ความถี่อินพุทสูงสุด | สอดคล้องกับความถี่เอ้าท์พุทของชุดUTMⅡ/UTMV |
|---|---|
| ความถี่อินพุทต่ำสุด | 15 rpm |
| ความกว้างของพัลส์ในการตรวจจับที่ต่ำสุด | 50 μs |
| การกำหนดค่าวงจร | ไม่มีแรงดันไฟฟ้าติดต่อทางอินพุต (COM-) โอเพ่นคอลเลคเตอร์ที่เชื่อมต่อ(IC = ประมาณ 10 mA) |
| อินพุทแบบเอ็นโค้ดเดอร์(โอเพ่น คอลเลคเตอร์พลัลส์) | |
| ความถี่อินพุทสูงสุด | 50 kHz |
|---|---|
| ช่วงการนับภายใน | ประมาณ 1000000 |
| ส่วนของการแสดงผล | |
| หน่วยในการแสดงผล | จอแอลซีดีโมโนโครแมติกส์ 128 × 64 จุด(พื้นที่แสดงผล: 28 x 57) |
|---|---|
| ข้อมูลที่แสดงผล | แรงบิดและความเร็วรอบในการหมุน(ตัวเลข) เส้นโค้งแสดงแรงบิดเทียบเวลาหรือแรงบิดเทียบมุม/ การกระจัด(กราฟิก), และแสดงสถานะ (HIGH,LOW,OK และHOLD) |
| อินเตอร์เฟซ | |
| อินเตอร์เฟซ | USB |
|---|---|
| ข้อกำหนดทั่วไป | |
| แหล่งจ่ายไฟ | แบตเตอรี่ในตัวที่รองลงไป เวลาในการทำงานสูงสุด: 5 ชั่วโมง AC อะแดปเตอร์ |
|---|---|
| เงื่อนไขการใช้งาน | อุณหภูมิการทำงาน: -10 ~ +40℃ อุณหภูมิการจัดเก็บ: -20 ~ +60℃, ความชื้น: 85% RH หรือต่ำกว่า (ไม่กลั่นตัว) |
| ขนาด | 88 (W) × 140 (H) × 35 (D) mm (ไม่รวมถึงติ่งที่ยื่นออกมา) |
| น้ำหนัก | ประมาณ 500 g |
| การรับรองเครื่องหมาย CE | EMC ตามแนวทาง EN61326-1 มาตรฐานความปลอดภัย EN62311 โปรดระบุข้อกำหนดสำหรับผลิตภัณฑ์ได้รับการรับรองเครื่องหมาย CE เมื่อมีการสั่งซื้อจากทางคุณ. |
| อุปกรณ์ที่แนบมา | |
| คู่มือการใช้งาน······ 1 คอนเน็กเตอร์สำหรับอินพุต/ เอาต์พุตภายนอก······ 1 สายเคเบิลสำหรับการเชื่อมต่อUTMⅡ / UTMV (2 m) ······ 1 สายเคเบิลสำหรับการเชื่อมต่อUTMⅡที่มีโรตารี่เอ็นโค้ดเดอร์ (2 m) ······ 1 |
|
อุปกรณ์เสริมต่างๆ
| แบบ | ลักษณะ |
| CA81-USB | สายเคเบิล 1.8 m มินิUSB – พีซีUSB |
|---|---|
| CATM21-M | สายเคเบิล 2 m สำหรับการเชื่อมต่อUTMⅡ / UTMV |
| CATM51-M | สายเคเบิล 5 m สำหรับการเชื่อมต่อUTMⅡ / UTMV |
| CATM(R)21 | สายเคเบิล 2 m สำหรับการเชื่อมต่อUTMⅡที่มีโรตารี่เอ็นโค้ดเดอร์ (ไม่มีConnectorที่ปลายด้านหนึ่ง) |
| CATM(R)21-M | สายเคเบิล 2 m สำหรับการเชื่อมต่อUTMⅡที่มีโรตารี่เอ็นโค้ดเดอร์ |
| CATM(R)51-M | สายเคเบิล 5 m สำหรับการเชื่อมต่อUTMⅡที่มีโรตารี่เอ็นโค้ดเดอร์ |
| CN90 | คอนเน็กเตอร์แบบพลาสติกกันน้ำสำหรับUTMⅡ / UTMV |
| CN91 | คอนเน็กเตอร์แบบพลาสติกกันน้ำสำหรับUTMⅡที่มีโรตารี่เอ็นโค้ดเดอร์ |
| TM400ﾖｳACｱﾀﾞﾌﾟﾀ | ACอะแดปเตอร์（For Japan） |
| TM400ﾖｳACｹｰﾌﾞﾙEU | ACสายเคเบิล（For Europe） |
โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
