โครงร่างผลิตภัณฑ์

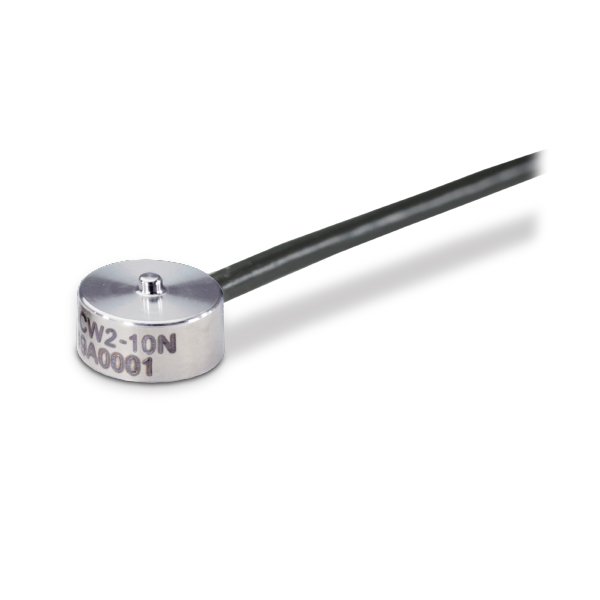

UCW2:โหลดเซลล์ขนาดกะทัดรัด Ø 6มม., สูง 3.5มม.

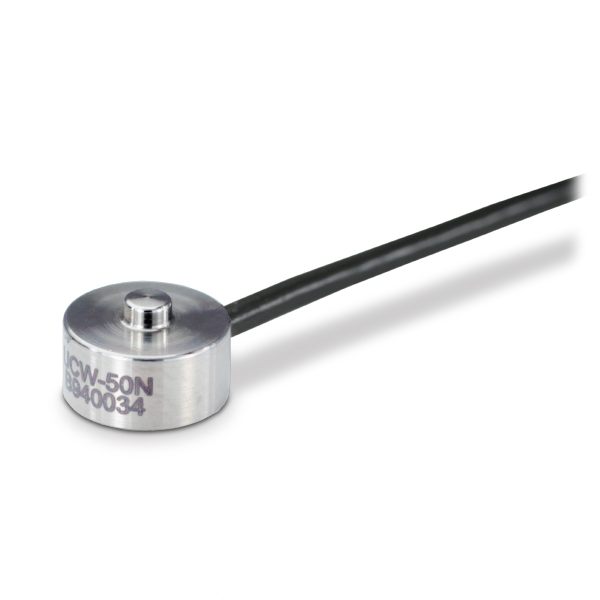

UCW:โหลดเซลล์ขนาดกะทัดรัด Ø 7มม., สูง 4.5มม.
● ความจุขนาด
UCW2 : 10 N / 20 N
UCW : 50 N / 100 N / 200 N / 500 N
● วัสดุที่ใช้: สแตนเลส
ข้อมูลจำเพาะ
| โมเดล | UCW2-10N, UCW2-20N |
UCW-50N, UCW-100N, UCW-200N, UCW-500N |
|---|---|---|
| อัตราความสามารถ | 10 N, 20 N | 50 N, 100 N, 200 N, 500 N |
| อัตราสัญญาณเอาท์พุท | ประมาณ 0.5 mV/V | ประมาณ 1 mV/V |
| เซฟตี้โอเวอร์โหลด | 200% R.C. | |
| ซีโร่บาล้านซ์ | ±20% R.O. | ±10% R.O. |
| ความไม่เป็นเชิงเส้น | 0.3% or less R.O. | |
| ฮีสเตอร์รีซีส | 0.2% or less R.O. | |
| ความสามารถในการทวนซ้ำ | 0.1% or less R.O. | |
| ช่วงอุณหภูมิที่ชดเชย | 0 to +60℃ | |
| ช่วงอุณหภูมิที่ปลอดภัย | -10 to +70℃ | |
| อุณหภูมิที่มีผลกระทบตอนทำซีโร่ | 1% R.O./10℃ or below | 0.5% R.O./10℃ or below |
| อุณหภูมิที่มีผลกระทบตอนทำสแปน | 1% R.O./10℃ or below | 0.5% R.O./10℃ or below |
| ความต้านทานอินพุท | Approx. 350 Ω | |
| ความต้านทานเอ้าท์พุท | Approx. 350 Ω | |
| แรงดันไฟกระตุ้นที่แนะนำ | 2.5 V | |
| แรงดันไฟกระตุ้นสูงสุด | 5 V | |
| ความต้านทานฉนวน | 1000 MΩ หรือ มากกว่า | |
| เคเบิล | สายเคเบิลยืดหยุ่น (0.5 ม.)แบบ 4 ตัวนำφ1.6 มม. | |
| โค้ดสีของสายเคเบิล | ＋EXC：แดง ＋SIG：เขียว －EXC：ดำ －SIG：ขาว SHIELD |
|
| วัสดุทำโหลดเซลล์ | สแตนเลส | |
| การโก่งตัวที่อัตรา | 0.003 mm | 50N：0.003 mm 100/200N：0.004 mm 500N：0.005 mm |
| ความถี่ธรรมชาติ | 10N：110 kHz 20N：140 kHz |
50N：110 kHz 100～500N：120 kHz |
| น้ำหนักประมาณ | 1 g | 2 g |
| ตามแนวทาง RoHS | 2011/65/EU (EU)2015/863 | |

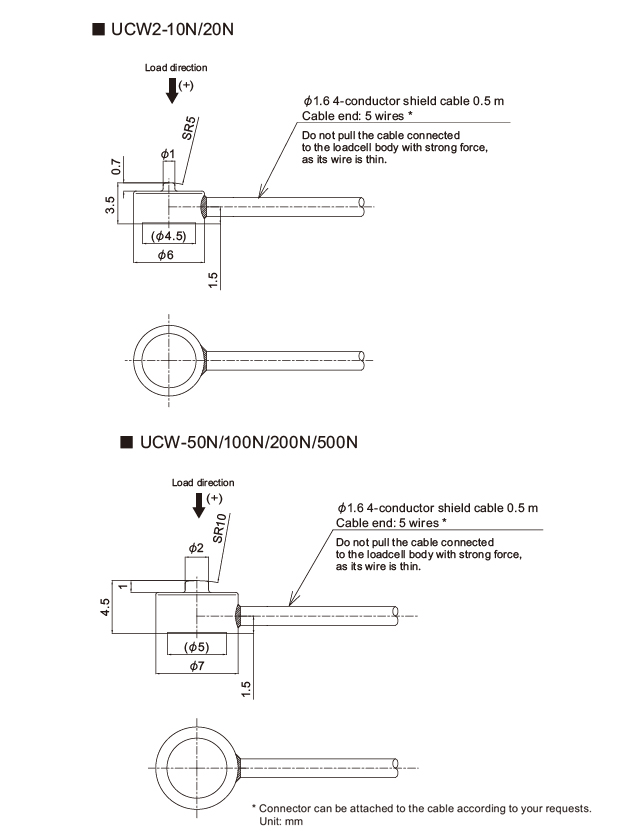

ขนาดภายนอก
