โครงร่างผลิตภัณฑ์

เหล็กกล้าพิเศษที่มีความแข็งสูงต้านทานการสึกหรอที่ดีขึ้นมาก
เหมาะสมสำหรับการใช้งานรอบสูง

● ความจุขนาด 2 kN / 5 kN
● เหล็กโลหะผสมพิเศษ

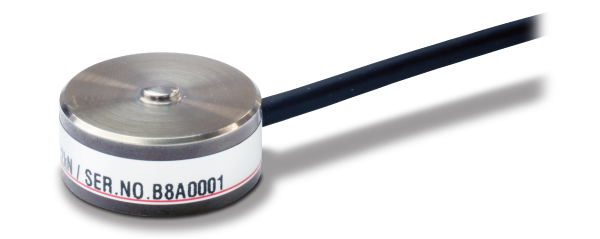

● โหลดเซลล์ชนิดบีบอัดขนาดกะทัดรัด Ø 21มม., สูง 10มม.

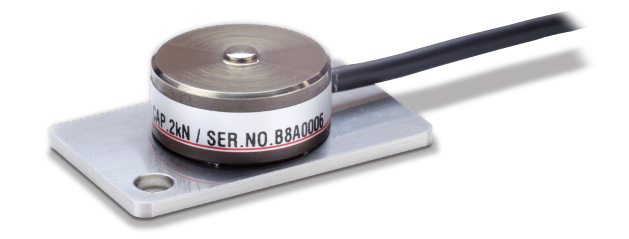

● ULS-FG: มาพร้อมแผ่นยึด

ข้อมูลจำเพาะ

โมเดล ULS-2KN, ULS-2KN-FG,
ULS-5KN, ULS-5KN-FG
อัตราความสามารถ 2 kN, 5 kN
อัตราสัญญาณเอาท์พุท 1 mV/V±20%
เซฟตี้โอเวอร์โหลด 150% R.C.
ซีโร่บาล้านซ์ ±10% R.O.
ความไม่เป็นเชิงเส้น ULS:0.5% or less R.O.
ULS-FG:1.0% or less R.O.
ฮีสเตอร์รีซีส ULS:0.3% or less R.O.
ULS-FG:0.5% or less R.O.
ความสามารถในการทวนซ้ำ 0.1% or less R.O.
ช่วงอุณหภูมิที่ชดเชย 0 to +50℃
ช่วงอุณหภูมิที่ปลอดภัย 0 to +60℃
อุณหภูมิที่มีผลกระทบตอนทำซีโร่ 0.5% R.O./10℃ or below
อุณหภูมิที่มีผลกระทบตอนทำสแปน 0.5% R.O./10℃ or below
ความต้านทานอินพุท ประมาณ 350 Ω
ความต้านทานเอ้าท์พุท ประมาณ 350 Ω
แรงดันไฟกระตุ้นที่แนะนำ 2.5 V
แรงดันไฟกระตุ้นสูงสุด 5 V
ความต้านทานฉนวน 1000 MΩ หรือ มากกว่า
เคเบิล สายเคเบิลยืดหยุ่น (2 ม.)แบบ 4 ตัวนำφ3 มม.
โค้ดสีของสายเคเบิล ＋EXC：แดง
＋SIG：เขียว
－EXC：ดำ
－SIG：ขาว
SHIELD：เหลือง
วัสดุทำโหลดเซลล์ เหล็กโลหะผสมพิเศษ
การโก่งตัวที่อัตรา 2kN, 2kN-FG：0.025 mm
5kN, 5kN-FG：0.040 mm
ความถี่ธรรมชาติ 2kN, 2kN-FG：98 kHz
5kN, 5kN-FG：102 kHz
น้ำหนักประมาณ 2kN：20 g, 2kN-FG：35 g
5kN：20 g, 5kN-FG：35 g
ตามแนวทาง RoHS 2011/65/EU (EU)2015/863

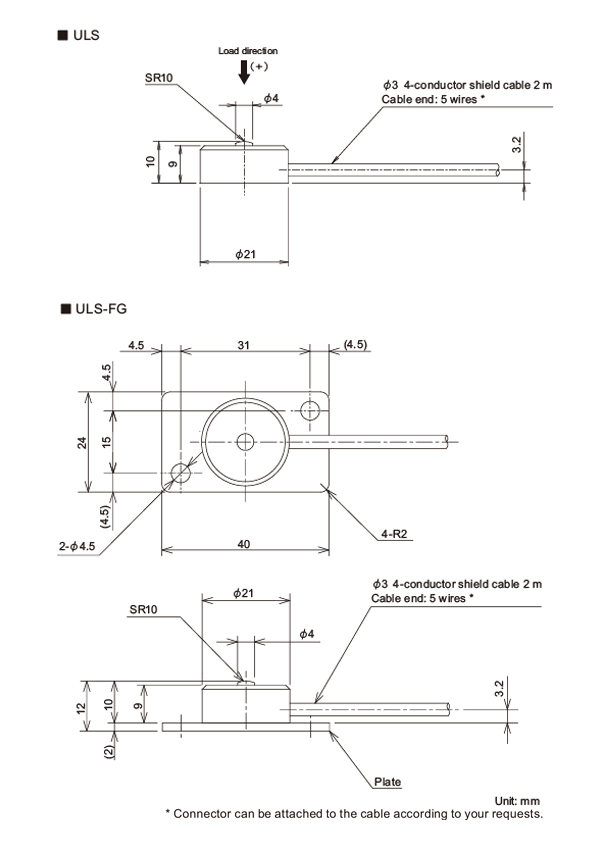

ขนาดภายนอก
