โครงร่างผลิตภัณฑ์

● ความจุขนาด 30 kN / 50 kN / 100 kN / 200 kN / 300 kN / 500 kN
● สแตนเลส
● การออกแบบให้ขนาดกะทัดรัดและบางช่วยให้การติดตั้งได้ง่ายบนอุปกรณ์ที่มีอยู่

ข้อมูลจำเพาะ

โมเดล UNBF2-30KN, UNBF2-50KN, UNBF2-100KN,
UNBF2-200KN, UNBF2-300KN, UNBF2-500KN
อัตราความสามารถ 30 kN, 50 kN, 100 kN, 200 kN, 300 kN, 500 kN
อัตราสัญญาณเอาท์พุท 2 mV/V±0.5%
เซฟตี้โอเวอร์โหลด 150% R.C.
ซีโร่บาล้านซ์ ±10% R.O.
ความไม่เป็นเชิงเส้น 0.35% or less R.O.
ฮีสเตอร์รีซีส 0.35% or less R.O.
ความสามารถในการทวนซ้ำ 0.20% or less R.O.
ช่วงอุณหภูมิที่ชดเชย -10 to +60℃
ช่วงอุณหภูมิที่ปลอดภัย -20 to +70℃
อุณหภูมิที่มีผลกระทบตอนทำซีโร่ 0.1% R.O./10℃ or below
อุณหภูมิที่มีผลกระทบตอนทำสแปน 0.1% R.O./10℃ or below
ความต้านทานอินพุท ประมาณ 400 Ω
ความต้านทานเอ้าท์พุท ประมาณ 350 Ω
แรงดันไฟกระตุ้นที่แนะนำ 10 V
แรงดันไฟกระตุ้นสูงสุด 20 V
ความต้านทานฉนวน (DC50V) 1000 MΩ หรือ มากกว่า
เคเบิล φ8 4-conductor flexible cable 3 m
Cable end : 5 wires
โค้ดสีของสายเคเบิล +EXC: Red
+SIG: White
-EXC: Blue
-SIG: Black
SHIELD: Yellow
วัสดุทำโหลดเซลล์ สแตนเลส
การโก่งตัวที่อัตรา 30KN:0.130 mm
50KN:0.140 mm
100KN:0.160 mm
200KN:0.200 mm
300KN:0.250 mm
500KN:0.350 mm
ความถี่ธรรมชาติ 30KN:9 kHz
50KN:12 kHz
100KN:17 kHz
200KN:9.4 kHz
300KN:8.9 kHz
500KN:6.2 kHz
น้ำหนัก 30KN:1.6 kg
50KN:1.6 kg
100KN:1.6 kg
200KN:3.9 kg
300KN:6.3 kg
500KN:11 kg
ตามแนวทาง RoHS 2011/65/EU (EU)2015/863

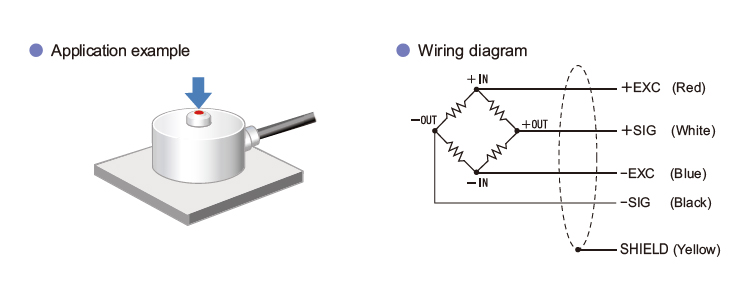

ตัวอย่างการใช้งาน / แผนภาพการเดินสายไฟ

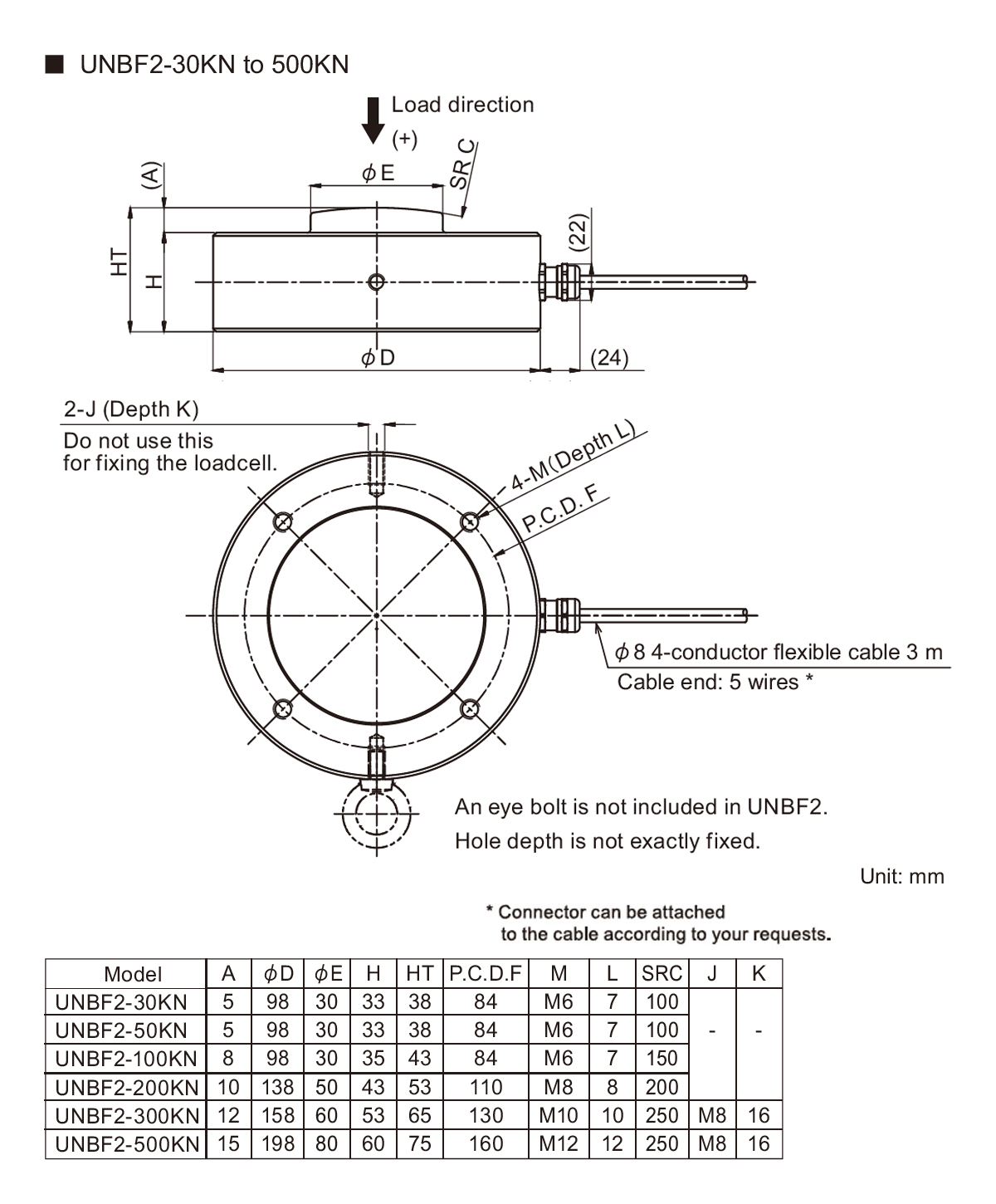

ขนาดภายนอก
