โครงร่างผลิตภัณฑ์

Compact and lightweight easy-to-use loadcell for both tension and compression applications.
● Capacity 500 N / 1 kN / 2 kN / 5 kN
● Construction material:Stainless steel
● Compact and lightweight easy-to-use loadcell for both tension and compression applications

ข้อมูลจำเพาะ

Model UNCLB-
500N
UNCLB-
1KN
UNCLB-
2KN
UNCLB-5KN
Rated capacity 500 N 1 kN 2 kN 5 kN
Rated output Approx. 0.5 mV/V Approx. 1 mV/V Approx. 1.5 mV/V Approx. 2 mV/V
Safe overload 120% R.C. 150% R.C.
Zero balance ±10% R.O.
Non-linearity 0.5% or less R.O. 0.15% or less R.O.
Hysteresis 0.5% or less R.O. 0.15% or less R.O.
Repeatability 0.3% or less R.O. 0.1% or less R.O.
Compensated temperature range -10 to +60℃
Safe temperature range -20 to +70℃
Recommended excitation voltage 0.5% R.O./10℃ or below
Temperature effect on span 0.5% R.O./10℃ or below
Input resistance Approx. 350 Ω
Maximum excitation voltage Approx. 350 Ω
Recommended excitation voltage 2.5 V 10 V
Maximum excitation voltage 6 V 15 V
Insulation resistance(DC50V) 1000 MΩ or more
Cable φ3 4-conductor shield cable 3 m.
Cable end: 5 wires
φ6 4-conductor shield cable 5 m.
Cable end: 5 wires.
Cable color code +EXC:Red
+SIG:White
-EXC:Blue
-SIG:Black
SHIELD:bare wire(500N, 1KN, 2KN) Yellow(5KN)
Loadcell material Stainless steel
Deflection at rated 500N:0.01 mm
1KN:0.02 mm
2KN:0.03 mm
5KN:0.06 mm
Natural frequency 500N:16 kHz
1KN:16 kHz
2KN:19 kHz
5KN:10 kHz
Weight 500N:85 g
1KN:85 g
2KN:85 g
5KN:500 g
RoHS directives * 2011/65/EU (EU)2015/863
*รุ่นที่สอดคล้องมาตรฐาน CE: UNCLB-500N, 1KN, 2KN

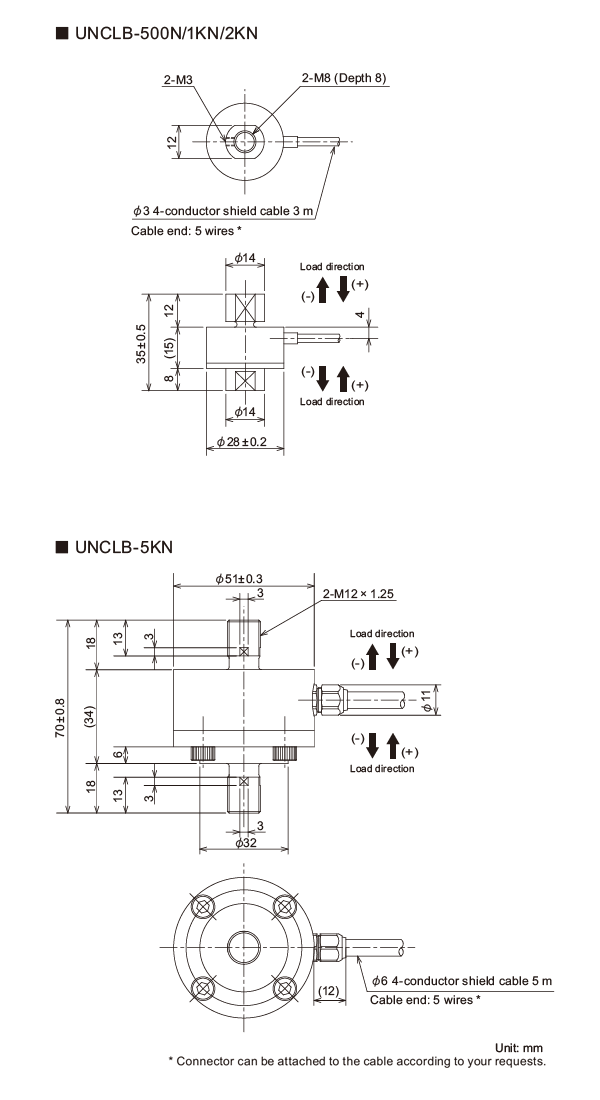

ขนาดภายนอก
