โครงร่างผลิตภัณฑ์

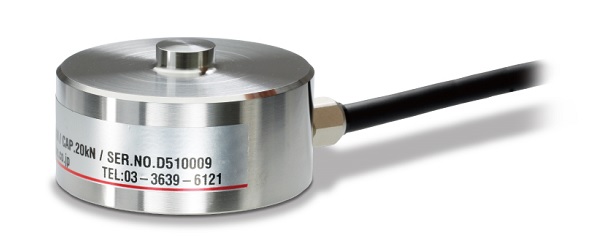

Compression Type Loadcell constructed with stainless steel
● Capacity 1 kN / 2 kN / 5 kN / 10 kN / 20 kN
● Construction material: Stainless steel
● Compact size and low capacity allows for wide use.

ข้อมูลจำเพาะ

Model UNGS-1KN, UNGS-2KN, UNGS-5KN,
UNGS-10KN, UNGS-20KN
Rated capacity 1 kN, 2 kN, 5 kN, 10 kN, 20 kN
Rated output 2 mV/V±1%
Safe overload 150% R.C.
Zero balance ±5% R.O.
Non-linearity 0.15% or less R.O.
Hysteresis 0.1% or less R.O.
Repeatability 0.1% or less R.O.
Compensated temperature range -10 to +60℃
Safe temperature range -20 to +80℃
Temperature effect on zero 0.1% R.O./10℃ or below
Temperature effect on span 0.1% R.O./10℃ or below
Input resistance Approx. 400 Ω
Output resistance Approx. 350 Ω
Recommended excitation voltage 10 V
Maximum excitation voltage 20 V
Insulation resistance
(DC 50 V)
2000 MΩ or more
Cable φ6 4-conductor color shield cable.
Length 3 m. Cable end: 5 wires.
Cable color code +EXC:Red
+SIG:White
-EXC:Blue
-SIG:Black
SHIELD
Loadcell material Stainless steel
Deflection at rated 1KN:0.040 mm
2KN:0.045 mm
5KN:0.040 mm
10KN:0.045 mm
20KN:0.050 mm
Natural frequency 1KN:6 kHz
2KN:8 kHz
5KN:13 kHz
10KN:16 kHz
20KN:23 kHz
Weight 1KN:260 g
2KN:260 g
5KN:260 g
10KN:260 g
20KN:330 g
RoHS directives 2011/65/EU (EU)2015/863

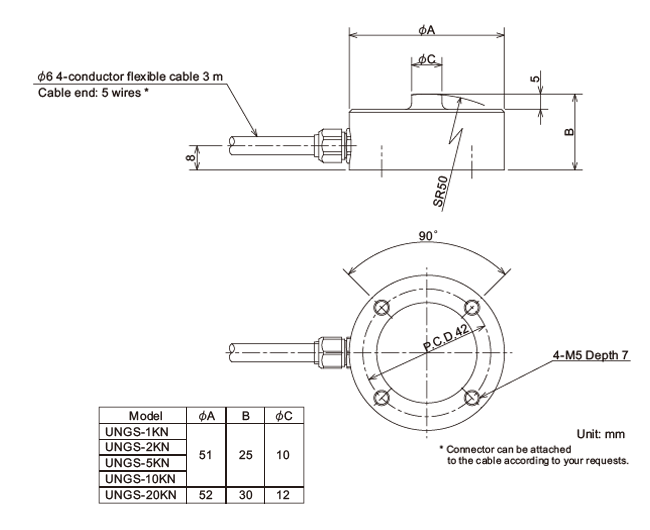

ขนาดภายนอก
