โครงร่างผลิตภัณฑ์

Compact compression type with a diameter of 21 mm and a height of 10 m

● Capacity 10 kN / 20 kN
● Construction material:stainless steel

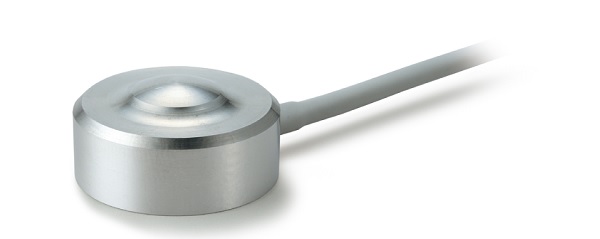

● Compact compression type loadcell with a diameter of 21 mm and a height of 10 mm


ข้อมูลจำเพาะ

Model UNMR-10KN UNMR-20KN
Rated capacity 10 kN 20 kN
Rated output 1 mV/V±30%
Safe overload 120% R.C.
Zero balance ±10% R.O.
Non-linearity 1% R.O. 2% R.O.
Hysteresis 1% R.O. 2% R.O.
Repeatability 1% R.O.
Compensated temperature range 0 to +50℃
Safe temperature range -10 to +60℃
Temperature effect on zero 0.5% R.O./10℃
Temperature effect on span 0.5% R.O./10℃
Input resistance Approx. 350 Ω
Output resistance Approx. 350 Ω
Recommended excitation voltage 2.5 V
Maximum excitation voltage 6 V
Insulation resistance
(DC50V)
1000 MΩ or more
Cable φ2.8 4-conductor color shield cable.
Length 2 m. Cable end: 5 wires.
Cable color code +EXC:Red
+SIG:White
-EXC:Blue
-SIG:Black
SHIELD
Loadcell material Stainless steel
Deflection at rated 0.07 mm
Natural frequency Approx. 50 kHz
Weight Approx. 25 g

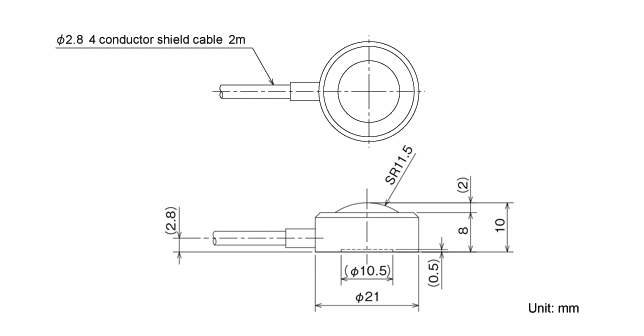

ขนาด
