Product outline

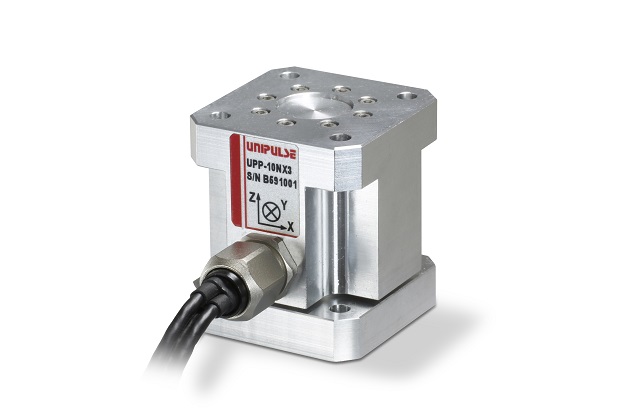

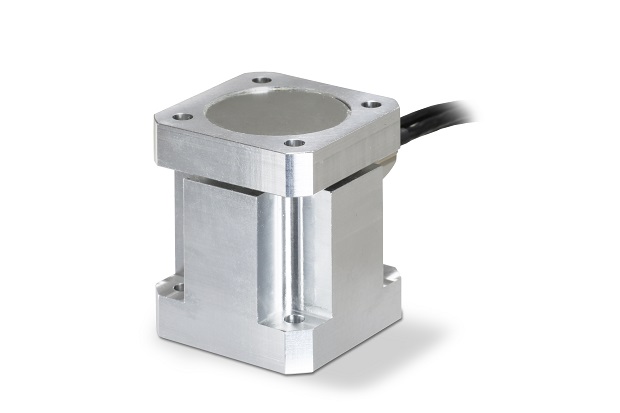

Force in 3 dimensions(X, Y, Z) can be measured at the same time

Safe overload rating of 500%
– the three-axis force sensor with the high sensitivity and rigidity!

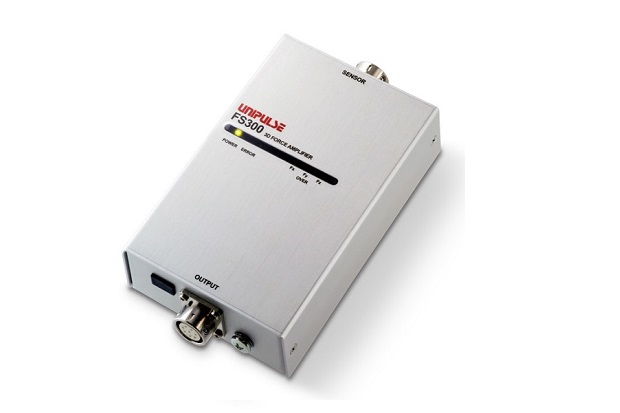

Dedicated amplifier FS300

±5 V output at the rated capacity for each direction: Fx, Fy, Fz (three axis).
As output signals for each direction is adjusted before shipping out, you can get calibrated(scaled) output by just connecting sensor and DC 24 V power supply to FS300.

Specifications

Model Sensor：UPP-100NX3, Amplifier：FS300
Rated capacity Fx, Fy : ±100 N、Fz : 100 N
Power supply voltage DC 24 V±15%
Consumption current 150 mA or less
Load signal output Fx、Fy、Fz：±5 V
Load resistance 2 kΩ or more
Response 2 kHz
I/O signal Input: Auto zero command
Output: Auto zero response
Safe overload 500% FS
Non-linearity 0.5% FS or less
Hysteresis 0.5% FS or less
Repeatability 0.5% FS or less
Compensated temperature
range		 0 to +40℃
Safe temperature range -10 to +50℃
Temperature effect on zero 0.5% FS/℃ or below
Temperature effect on span 0.05% FS/℃ or below
Sensor material Aluminum alloy
Weight Sensor：Approx. 70 g、
Amplifier：Approx. 180 g

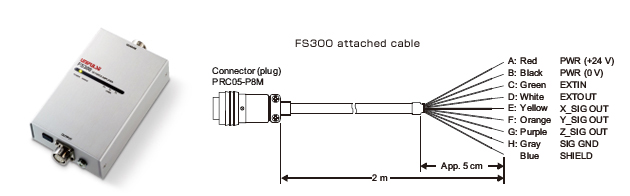

Cable 8 conductor flexible cable 1 m
(Connector is included for FS300 connection)

* Above specifications are achieved when the sensor(UPP-100NX3) is connected with the dedicated amplifier(FS300).
* Accuracy is not guaranteed in the range of Fz 0 to -5 V.

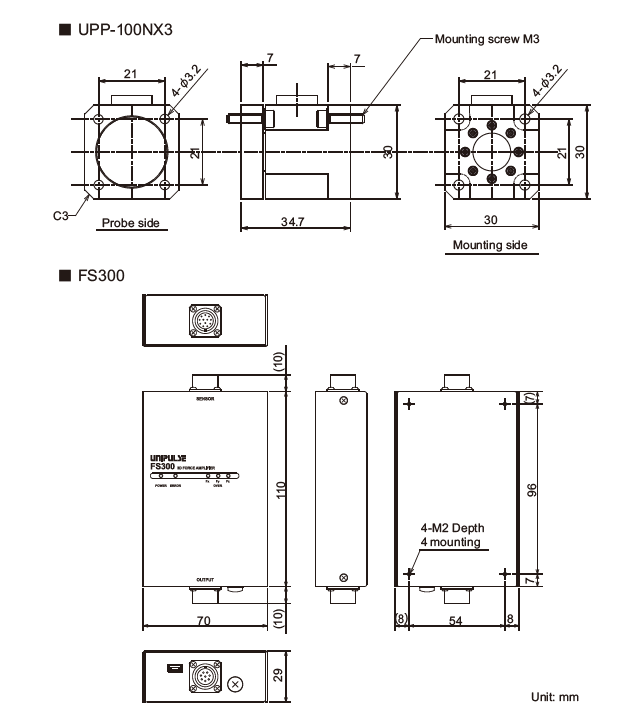

External dimension
