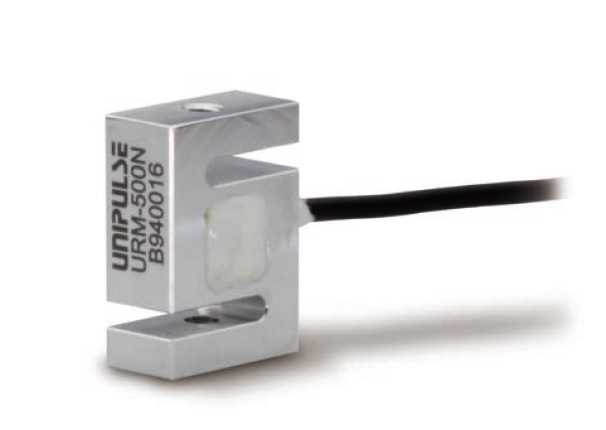

โครงร่างผลิตภัณฑ์

ขนาดเล็กที่แม่นยำ
และการเรียงแคปที่กว้าง
สำหรับโหลดเซลล์แบบ S
ความแม่นยำ 3/10000 (ความไม่เป็นเชิงเส้น, ฮีสเตอร์รีซีส, การวัดค่าซ้ำๆ)

ข้อมูลจำเพาะ

โมเดล URM-50N URM-100N URM-200N URM-500N
อัตราความสามารถ 50 N 100 N 200 N 500 N
อัตราสัญญาณเอาท์พุท ประมาณ 1 mV/V
เซฟตี้โอเวอร์โหลด 200% R.C.
ซีโร่บาล้านซ์ ±10% R.O.
ความไม่เป็นเชิงเส้น 0.03% or less R.O.
ฮีสเตอร์รีซีส 0.03% or less R.O.
ความสามารถในการทวนซ้ำ 0.03% or less R.O.
ช่วงอุณหภูมิที่ชดเชย -10 to +60℃
ช่วงอุณหภูมิที่ปลอดภัย -20 to +70℃
อุณหภูมิที่มีผลกระทบตอนทำซีโร่ 0.5% R.O./10℃ or below
อุณหภูมิที่มีผลกระทบตอนทำสแปน 0.5% R.O./10℃ or below
ความต้านทานอินพุท ประมาณ 350 Ω
ความต้านทานเอ้าท์พุท ประมาณ 350 Ω
แรงดันไฟกระตุ้นที่แนะนำ 2.5 V
แรงดันไฟกระตุ้นสูงสุด 5 V
ความต้านทานฉนวน 1000 MΩ หรือ มากกว่า
เคเบิล สายเคเบิลยืดหยุ่น (1 ม.)แบบ 4 ตัวนำφ2 มม.
โค้ดสีของสายเคเบิล +EXC:แดง
+SIG:เขียว
-EXC:ดำ
-SIG:ขาว
SHIELD:เหลือง
วัสดุทำโหลดเซลล์ อลูมิเนียมอัลลอยด์
การโก่งตัวที่อัตรา 0.02 mm 0.04 mm 0.03 mm 0.05 mm
ความถี่ธรรมชาติ 3.3 kHz 3.5 kHz 3.5 kHz 4.8 kHz
น้ำหนัก 6g
ตามแนวทาง RoHS 2011/65/EU (EU)2015/863

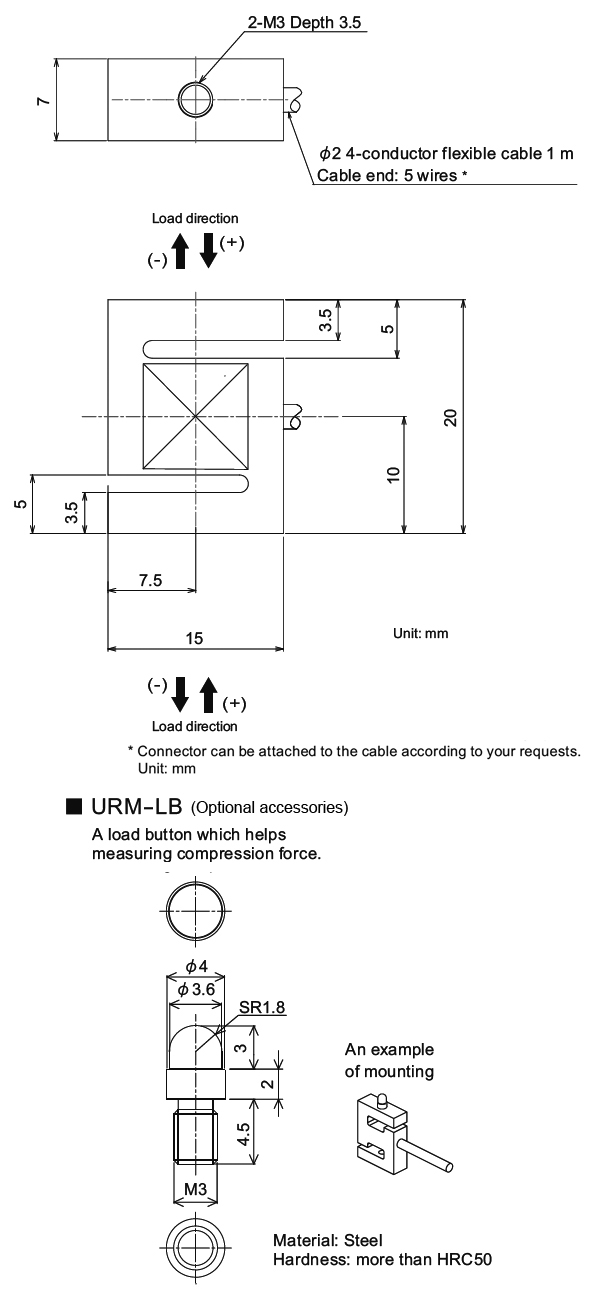

ขนาด
