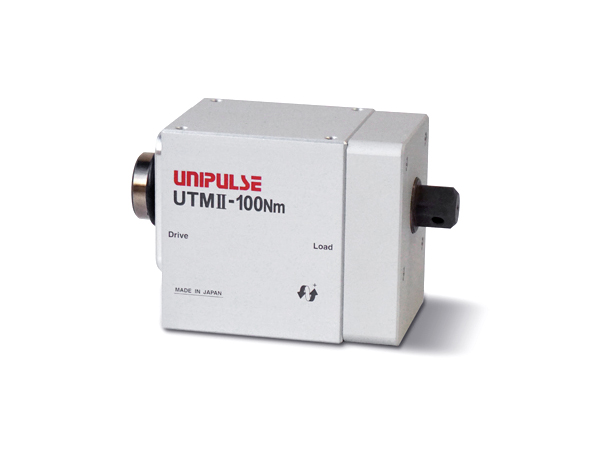

โครงร่างผลิตภัณฑ์

ทอร์คมิเตอร์ที่เหมาะสำหรับการตรวจสอบแรงบิดของเครื่องมือไขควงและเครื่องมือไฟฟ้าเช่น นัท รันเนอร์
มั่นใจได้ถึงความเร็วที่สูงและการวัดแรงบิดที่แม่นยำระหว่างการขันด้วย UTMⅡ
สามารถใช้ได้กับเครื่องตรวจสอบแรงบิดแบบพกพารุ่น TM400 สำหรับการสอบเทียบหน้างาน
การตรวจสอบค่าแรงบิด: UTMⅡ (W)
การตรวจสอบค่าแรงบิดเทียบกับมุม: UTMⅡ (WR)

กรุณาติดต่อเราตอนนี้สำหรับทดลองใช้ผลิตภัณฑ์หรือสาธิตการใช้งาน!

(!)ผลิตภัณฑ์ตัวนี้ไม่ได้ใช้สำหรับงานบ๊อกกระแทก

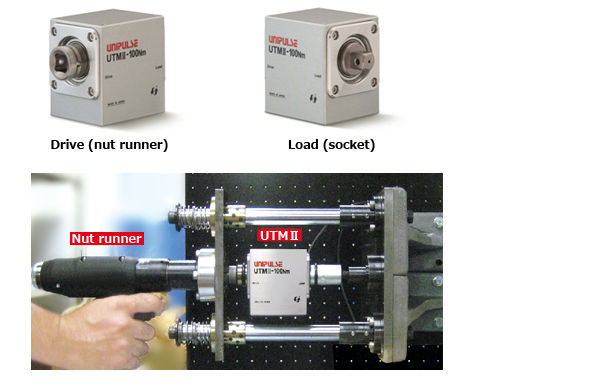

แรงบิดสามารถตรวจสอบได้อย่างง่ายดายเพียงแค่ตั้งค่าเซ็นเซอร์ระหว่างซ็อกเก็ตและเพลาของนัท รันเนอร์

UTM2-100Nm-nut

■ความถูกต้องแม่นยำ 0.03%และความเสถึยรที่สูง
ความไม่เป็นเชิงเส้น 0.03% พร้อมความเสถียรที่ยอดเยี่ยมเป็นศูนย์
ค่าแรงบิดขนาดเล็กสามารถวัดได้ที่ความแม่นยำสูง

■หลีกเลี่ยงการสูญเสียข้อมูล

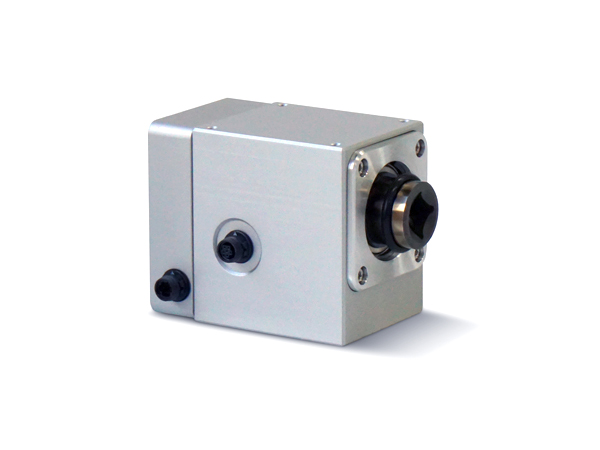

เหมาะสมที่สุดสำหรับการขันแน่นเชิงมุม (วิธีการหามุมในการหมุน)! UTM II (WR)

“โดยตรวจสอบมุมในการหมุนและค่าแรงบิดในเวลาเดียวกัน
สามารถตรวจสอบความแม่นยำและความสม่ำเสมอของแรงบิดในการขันแน่นได้ ”

・3600 พัลส์แรงบิดต่อ 1 รอบการหมุนด้วยความละเอียด 0.1 องศา※
สามารถใช้สำหรับการสอบเทียบหน้างานด้วยขนาดความละเอียด 0.1 องศา!
เมื่อใช้ร่วมกับ TM400

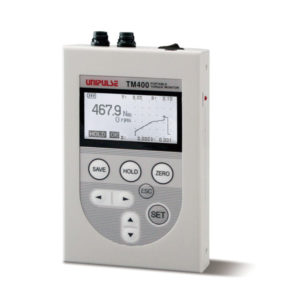

・เครื่องตรวจสอบแรงบิดแบบพกพารุ่น TM400 (อุปกรณ์เสริมที่เป็นอ๊อปชั่น)
ชนิดพกพามาพร้อมแบตเตอรี่ในตัว
การเปลี่ยนแปลงของแรงบิดสามารถแสดงผลได้ตามค่าของมุม
“ค่าสูงสุดของแรงบิดและมุมสามารถ
วัดและบันทึกไว้ในหน่วยความจำภายใน ”
เอาต์พุทของมุมในการหมุน (เอ็นโค้ดเดอร์)

ข้อมูลจำเพาะ

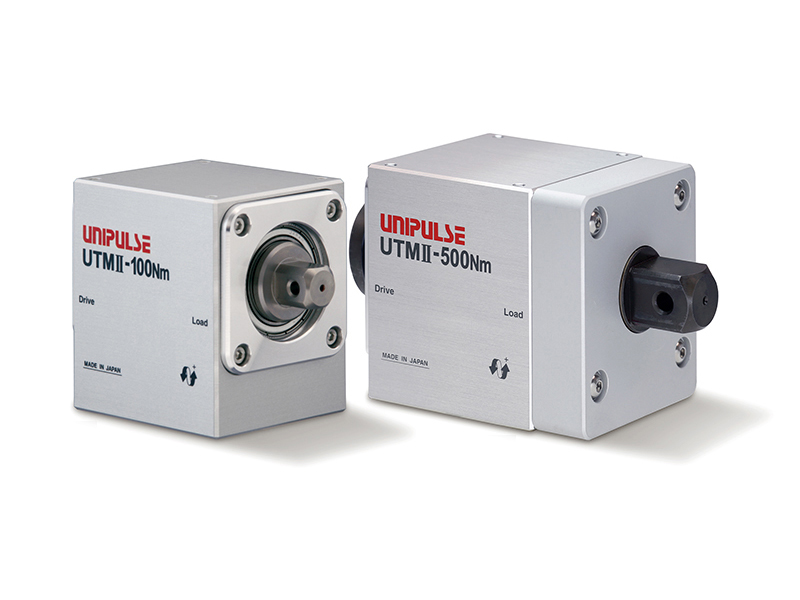

UTM II(W)
แบบ UTMⅡ-100Nm(W) UTMⅡ-500Nm(W)
ช่วงของการวัด ±100Nm ±500Nm
แหล่งจ่ายไฟ DC24V ±15%
การกินไฟ 150mA หรือน้อยกว่า
ช่วงของเอ้าท์พุท ±5V DC ความต้านทานโหลดต้องมากกว่า 2kΩ
การตอบสนอง 1kHz
สัญญาณการหมุน 4 พัลส์ต่อ 1รอบการหมุน
โอเพ่นคอลเลคเตอร์ อัตราสูงสุด 30V, 10mA
เซฟตี้โอเวอร์โหลด 500%FS
ความไม่เป็นเชิงเส้น 0.03%FS
ฮีสเตอร์รีซีส 0.03%FS
ความสามารถในการทำซ้ำ 0.03%FS
ช่วงอุณหภูมิการทำงาน -10~+50℃
ผลทางอุณหภูมิต่อแคลซีโร่ 0.01%FS/℃
ผลทางอุณหภูมิต่อแคลสแปน 0.01%FS/℃
ความเร็วรอบในการหมุนสูงสุด 15000rpm 10000rpm
ความยืดหยุ่นที่บิดอย่างคงที่ 38.5×103 Nm/rad 265×103 Nm/rad
มุมที่บิดสูงสุด 2.60×10-3rad(0.149°) 1.88×10-3rad(0.108°)
ความเฉื่อยที่ก่อให้เกิดการหมุน 3.8×10-5kgm2 2.15×10-4kgm2
ขนาดภายนอก(ขนาดของตัว) 67(W)×74(H)×57(D)mm 67(W)×79(H)×72(D)mm
ความยาวทั้งหมด 100.5mm 115mm
เส้นผ่าศูนย์กลางของเพลา □12.7mm □19.05mm
น้ำหนัก ประมาณ 0.8kg ประมาณ 1.4kg
การรับรองเครื่องหมาย CE EMC ตามแนวทาง EN61326-2-3

UTM II(WR)
Model UTMⅡ-10Nm(WR)-6.35 UTMⅡ-20Nm(WR)-6.35 UTMⅡ-50Nm(WR)-9.53 UTMⅡ-100Nm(WR)-12.7 UTMⅡ-100Nm(WR)-19.05 UTMⅡ-500Nm(WR)-19.05
Measurement range ±10Nm ±20Nm ±50Nm ±100Nm ±100Nm ±500Nm
Power supply DC24V ±15%  DC24V ±30%
Power consumption 100mA or less 150mA or less
Output range ±5V DC Load resistance must be more than 2kΩ
Responsivity 1kHz
Rotation signal 4 pulses per 1 rotation
Open collector Max. ratings 30V, 10mA
Angle of rotation (encoder) output 3600 torque pulses per rotation
Safe overload 300%FS 150%FS 500%FS
Non-linearity 0.03%FS
Hysteresis 0.03%FS
Repeatability 0.03%FS
Operation temp . range -10 to +50℃
Temp. effect on ZERO 0.01%FS/℃
Temp. effect on span 0.01%FS/℃
Max. rotation speed
(Measurable range for angle)
10000rpm
(800rpm)
Torsional spring constant 2.15×103 Nm/rad 17.6×103 Nm/rad 26.4×103 Nm/rad 54.6×103 Nm/rad 136×103 Nm/rad
Maximum torsional angle 4.64×10-3rad (0.262°) 9.29×10-3rad (0.532°) 2.84×10-3rad (0.163°) 3.78×10-3rad (0.217°) 1.83×10-3rad (0.105°) 3.68×10-3rad (0.211°)
Inertia moment 4.64×10-6kgm2 3.33×10-5kgm2 3.58×10-5kgm2 1.92×10-4kgm2 2.06×10-4kgm2
Ext. dimension
(case size)
77(W)×55(H)×40(D)mm 87(W)×74(H)×57(D)mm 87(W)×79(H)×72(D)mm
Total length 96.5mm 112mm 120.5mm 133mm
Shaft diameter □6.35mm □9.53mm □12.7mm □19.05mm
Weight Approx. 0.31kg Approx. 1.8kg Approx. 0.9kg Approx. 1.7kg Approx. 1.8kg
CE marking certification EMC directives EN61326-2-3
