ทอร์คมิเตอร์ชนิดป้องกันหยดน้ำและสนิม

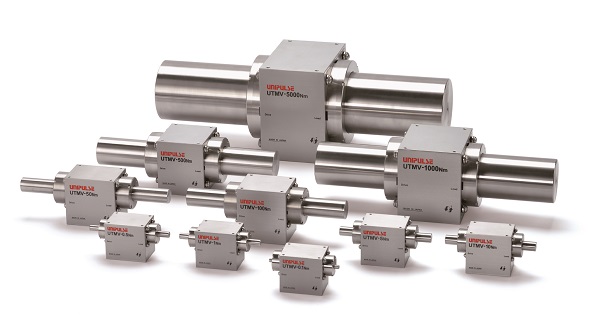

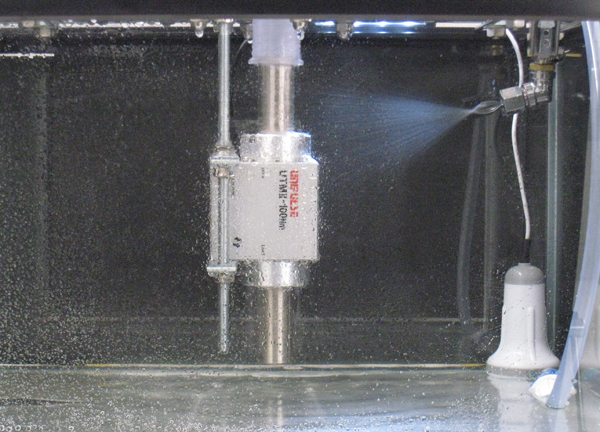

UTMV คือทอร์คมิเตอร์ชนิดป้องกันหยดน้ำและสนิมที่สามารถจัดหาให้ได้แล้ว ด้วยระดับการป้องกันเทียบเท่ากับ IP65 มันสามารถถูกนำมาใช้ในสภาพแวดล้อมที่มีความเสี่ยงเป็นไปได้ที่จะมีฝน น้ำทะเล อนุภาคฝุ่นละอองและละอองน้ำมัน

■ ระดับของการป้องกัน: เทียบเท่ากับ IP65
■ ทำจากสแตนเลสกันสนิม
■ ด้วยเป็นชนิดโครงสร้างที่คดเคี้ยวจึงถูกแนะนำสำหรับสภาพแวดล้อมที่มีฝน/ น้ำทะเล
ชนิดของซีลที่เป็นยางฟลูออโรถูกแนะนำสำหรับสภาพแวดล้อมที่มีฝุ่นละออง / ละอองน้ำมัน (อ๊อปชั่น)
■ ความจุขนาด: 0.1,0.5,1, 5, 10, 50, 100, 500, 1000 และ5000Nm

★☆กรุณาติดต่อเราตอนนี้สำหรับการทดลองใช้ผลิตภัณฑ์หรือการสาธิต! ☆★

มันสามารถถูกนำมาใช้ในสภาพแวดล้อมที่มีความเสี่ยงเป็นไปได้ที่จะมีฝน น้ำทะเล อนุภาคฝุ่นละอองและละอองน้ำมัน

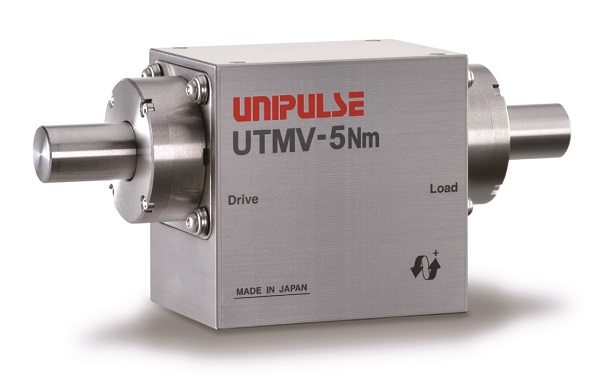

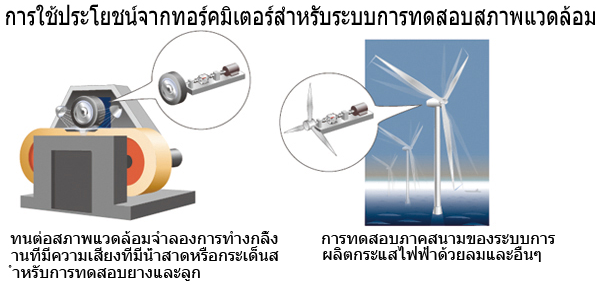

ตัวอย่างการประยุกต์ใช้งาน

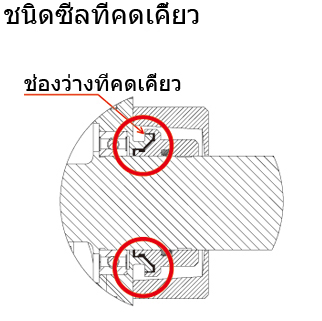

ชนิดของซีลที่คดเคี้ยว & ชนิดของซีลที่เป็นยางฟลูออโร(อ๊อปชั่น:(S))

ประเภทมาตรฐานมาพร้อมกับซีลที่คดเคี้ยวเหมาะสมสำหรับการใช้งานในสภาพแวดล้อมที่มีความเสี่ยงเป็นไปได้ที่จะมีฝนหรือน้ำทะเล

ชนิดของซีลที่เป็นยางฟลูออโรถูกแนะนำสำหรับการใช้งานในสภาพแวดล้อมที่มีฝุ่นผงธุลีหรือละอองน้ามัน
โปรดทราบว่าตัวซีลมีอายุการใช้งานที่จำกัด

ประเภทซีล ซีลที่คดเคี้ยว ซีลที่เป็นยางฟลูออโร
กันหยดน้ำ ใช่ ใช่
ในสภาพแวดล้อมฝุ่นผงธุลีหรือละอองน้ามัน ไม่เหมาะสม ใช่
แรงบิดเสียดทาน ต่ำมาก สูงสุด 10% (ชนิด 0.1Nm)
ความเร็วสูงสุด 10000rpm (ชนิด 0.1Nm) 2120rpm (ชนิด 0.1Nm)
การซ่อมบำรุงรักษา ไม่จำเป็น จำเป็น

UTMV-structure-th

ข้อมูลจำเพาะ

UTMV(0.1Nm~10Nm)
UTMV
-0.1Nm
UTMV
-0.5Nm
UTMV
-1Nm
UTMV
-5Nm
UTMV
-10Nm
ช่วงของการวัด ±0.1Nm ±0.5Nm ±1Nm ±5Nm ±10Nm
ชนิดของซีล มาตรฐาน (S) มาตรฐาน (S) มาตรฐาน (S) มาตรฐาน (S) มาตรฐาน (S)
แหล่งจ่ายไฟ DC24V ±15%
การกินกระแส 100 mA หรือน้อยกว่า
ช่วงเอ้าท์พุท ±5V DC ความต้านทานโหลดต้องมากกว่า 2kΩ
การตอบสนอง 1kHz
สัญญาณการหมุน 4 พัลส์ต่อ 1รอบการหมุน
โอเพ่นคอลเลคเตอร์ อัตราสูงสุด 30V, 10mA
เซฟตี้โอเวอร์โหลด 500%FS
ความไม่เป็นเชิงเส้น 0.03% FS
ฮีสเตอร์รีซีส 0.03% FS
ความสามารถในการทำซ้ำ 0.03% FS
ช่วงอุณหภูมิการทำงาน -10~+50℃
ผลทางอุณหภูมิต่อแคลซีโร่ 0.01% FS / ℃
ผลทางอุณหภูมิต่อแคลสแปน 0.01% FS / ℃
ความเร็วรอบในการหมุนสูงสุด (rpm) 10000 2120 10000 1590 10000 1590 9000 1060 9000 1060
ความยืดหยุ่นที่บิดอย่างคงที่(Nm/RAD) 11.13 89.5 172 897 1400
มุมที่บิดสูงสุด 8.99
×10-3rad(0.515°)
5.59
×10-3rad(0.320°)
5.83
×10-3rad(0.334°)
5.58
×10-3rad(0.320°)
7.14
×10-3rad(0.409°)
ความเฉื่อยที่ก่อให้เกิดการหมุน(kgm2) 1.15
×
10-6
0.99
×
10-6
2.19
×
10-6
1.90
×
10-6
2.22
×
10-6
1.93
×
10-6
5.60
×
10-6
4.90
×
10-6
5.70
×
10-6
5.00
×
10-6
ขนาดของเมนเฟรม(W×H×D mm) 54×50×40 54×50×40 54×50×40 57×55×40 57×55×40
ความยาว 97mm 107mm 107mm 121mm 121mm
ขนาดเส้นผ่าศูนย์กลางเพลา 5mm 8mm 8mm 12mm 12mm
น้ำหนักโดยประมาณ 390g 430g 430g 580g 580g
การรับรองเครื่องหมาย CE EMC ตามแนวทาง EN61326-2-3



UTMV(50Nm~5000Nm)
UTMV
-50Nm
UTMV
-100Nm
UTMV
-500Nm
UTMV
-1000Nm
UTMV
-5000Nm
ช่วงของการวัด ±50Nm ±100Nm ±500Nm ±1000Nm ±5000Nm
ชนิดของซีล มาตรฐาน (S) มาตรฐาน (S) มาตรฐาน (S) มาตรฐาน (S) มาตรฐาน (S)
แหล่งจ่ายไฟ DC24V ±15%
การกินกระแส 150 mA หรือน้อยกว่า 160 mA หรือน้อยกว่า
ช่วงเอ้าท์พุท ±5V DC ความต้านทานโหลดต้องมากกว่า 2kΩ
การตอบสนอง 1kHz
สัญญาณการหมุน 4 พัลส์ต่อ 1รอบการหมุน
โอเพ่นคอลเลคเตอร์ อัตราสูงสุด 30V, 10mA
เซฟตี้โอเวอร์โหลด 500%FS
ความไม่เป็นเชิงเส้น 0.03%FS
ฮีสเตอร์รีซีส 0.03%FS
ความสามารถในการทำซ้ำ 0.03%FS
ช่วงอุณหภูมิการทำงาน -10~+50℃
ผลทางอุณหภูมิต่อแคลซีโร่ 0.01% FS / ℃
ผลทางอุณหภูมิต่อแคลสแปน 0.01% FS / ℃
ความเร็วรอบในการหมุนสูงสุด (rpm) 5700 680 4800 570 4800 380 4800 270 4000 180
ความยืดหยุ่นที่บิดอย่างคงที่(Nm/RAD) 6887 1.64×103 93.6×103 326×103 1418×103
มุมที่บิดสูงสุด 7.26
×10-3rad(0.416°)
6.11
×10-3rad(0.350°)
5.34
×10-3rad(0.306°)
3.07
×10-3rad(0.176°)
3.53
×10-3rad(0.202°)
ความเฉื่อยที่ก่อให้เกิดการหมุน(kgm2) 4.21
×
10-5
3.86
×
10-5
9.6
×
10-5
10.9
×
10-5
6.2
×
10-4
6.1
×
10-4
3.56
×
10-3
3.51
×
10-3
2.38
×
10-2
2.34
×
10-2
ขนาดของเมนเฟรม(W×H×D mm) 70×68×51 67×74×57 67×79×72 86×103×98 97×141×137
ความยาว 207mm 215mm 257mm 326mm 433mm
ขนาดเส้นผ่าศูนย์กลางเพลา 20mm 25mm 40mm 60mm 90mm
น้ำหนักโดยประมาณ 1.6kg 2.1kg 4.0kg 10.5kg 28.3kg
การรับรองเครื่องหมาย CE EMC ตามแนวทาง EN61326-2-3

ดาวน์โหลด

แคตตาล็อกสินค้า(PDF)
UTMVแคตตาล็อกสินค้า
คู่มือการใช้งาน(PDF)
UTMV-0.1/0.5/1Nm คู่มือการใช้งาน
UTMV-5/10Nm คู่มือการใช้งาน
UTMV-50Nm คู่มือการใช้งาน
UTMV-100Nm คู่มือการใช้งาน
UTMV-500Nm คู่มือการใช้งาน
UTMV-1000Nm คู่มือการใช้งาน
UTMV-5000Nm คู่มือการใช้งาน
ขนาด
DXF
(ZIP)
PDF
