โครงร่างผลิตภัณฑ์

ตัวบ่งชี้ดิจิตอลแสดงผลบนจอแอลซีดีระบบสัมผัสหน้าจอสำหรับเอ้าท์พุทของเซ็นเซอร์แบบแรงดัน / กระแสไฟฟ้า

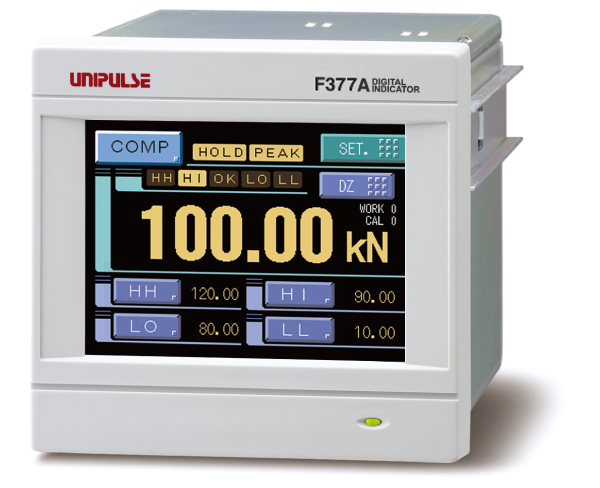

F377A เป็นตัวบ่งชี้ดิจิตอลแบบบูรณาการกับเซ็นเซอร์เอ้าท์พุทแบบแรงดัน / กระแสไฟฟ้าทำให้สามารถแสดงปริมาณทางกายภาพเช่นความดัน โหลดและแรงบิดในรูปแบบของกราฟ
มันสามารถเชื่อมต่อกับแรงดัน±10 Vและกระแส±20 mA
มันสามารถที่จะจับภาพอย่างมองเห็นได้ในความผันผวนของปริมาณทางกายภาพบนรูปกราฟซึ่งเป็นเรื่องยากที่จะจับภาพโดยดูจากค่าตัวเลขเท่านั้น
ด้วยการประมวลผลความเร็วสูงที่ 2,000 ครั้งต่อวินาทีมันยังเหมาะสำหรับความผันผวนของค่าที่วัดได้แบบแคบๆและมาพร้อมกับฟังก์ชั่นการเปรียบเทียบค่าที่มีขีดจำกัด HI/LO ฟังก์ชั่นการค้างค่าต่างๆและฟังก์ชั่นการวินิจฉัย
F377A เป็นตัวบ่งชี้ดิจิตอลที่ดีที่สุดสำหรับผู้ทดสอบที่ใช้ในการวินิจฉัยผลการทำงานของงานประกอบเครื่องและเครื่องจักรกลอัตโนมัติ

ข้อมูลจำเพาะ

ส่วนของอนาล็อก
แรงดันอินพุท -10 ถึง+10 V
ความต้านทานอินพุท 1 MΩ หรือมากกว่า
กระแสอินพุท -20 ถึง+20 mA
ความต้านทานอินพุทประมาณ 250 Ω
ความถูกต้อง ความไม่เป็นเชิงเส้น: ภายใน 0.02%/FS ± 1ดิจิด(เมื่อป้อนอินพุท 10 V หรือ 20 mA )
ซีโร่ดริฟท์: ภายใน 0.2 mV/℃ RTI หรือ ภายใน 0.4 μA/℃ RTI
เกนดริฟท์: ภายใน 0.01%/℃
การกรองสัญญาณแบบอนาล็อก การกรองความถี่ต่ำผ่าน(-6 dB/oct.)
เลือกได้ที่ 30, 100, 300,1000 Hz
A/D คอนเวอร์เตอร์ ความเร็ว: 2000 ครั้ง/ วินาที
ความละเอียด : 24 บิท(ไบนารี่)
ความละเอียดที่มีประสิทธิภาพ: ประมาณ 1/30000 เมื่อป้อนอินพุท 10 V หรือ 20 mA
เอ้าท์พุทที่เป็นแรงดันตรวจสอบแบบอนาล็อก ระดับเอ้าท์พุท:ประมาณ 0.6 V ต่อ 1 V ของอินพุทหรือประมาณ 0.3 Vต่อ 1 mAของอินพุท
ความต้านทานโหลด: 2 kΩหรือมากกว่า

ส่วนของการแสดงผล
หน่วยในการแสดงผล โมดูลLCD สีชนิดTFT 3.5 นิ้ว
พื้นที่แสดงผล 71 (W) มม× 53 (H) มม
โครงสร้างของจุด 320 × 240 จุด
ค่าที่วัดได้ 5 หลัก: -99,999 ถึง+99999
เครื่องหมาย : แสดงผลเครื่องหมายลบบนหลักที่สำคัญที่สุด

ส่วนของการตั้งค่า
ฟังก์ชั่นการเปรียบเทียบค่า HH, Hi, Lo, LL, Hysteresis, alarm Hi, alarm Lo, near zero, comparison timing, comparison output selection
การตั้งค่าการค้างค่า Hold mode, detection start level, detection time, level detection condition, sample point shift value, detection end level, average sample number, inflection point judging value, pre-inflection point slope detection time, post-inflection point slope detection time, inflection point shift, detection start condition, peak-valley detection min. value, peak-valley detection amplification
การตั้งค่าการสร้างกราฟ Graph mode, Y-axis (load) start point, Y-axis (load) end point, X-axis (time) end point, plotting start level, interval time, plotting start level conditions
การตั้งค่าการสอบเทียบ Analog input selection, zero calibration, equivalent input calibration, actual load calibration, calibration value selection, unit, minimum scale, digital offset, digital zero limit
การตั้งค่าการทำงาน Digital filter, analog filter, backlight lighting time, language change, SI/F print, motion detect, zero tracking, monitor output filter, display color of measured value, B5 function selection, B6 OFF detection standby time, B8 OFF detection standby time, measured work input change, control input change, password
การตั้งค่า RS-232C Communication mode, baud rate, character length, stop bit, parity bit, delimiter, flow control
ส่วนขยายฟังก์ชั่นการเปรียบเทียบค่า Previous value comparison, relative value comparison
ส่วนขยายฟังก์ชั่นการค้างค่า Double hold, auto reset change, hold value update, sample trigger change, hold cancel at DZ, hold END timing
ส่วนขยายฟังก์ชั่นการสร้างกราฟ pre-trigger display
ส่วนขยายฟังก์ชั่นการทำงาน Digital filter characteristics, average time at DZ, RUN output format
ส่วนขยายอ๊อปชั่น BCD output data format

ฟังก์ชั่นการค้างค่า
1) Sample 2) Peak 3) Valley 4) P-P 5) Average 6) Inflection Point 7) Relative Maximum 8) Relative Minimum 9) Relative Difference 10) Sample&Peak 11) Sample&Valley 12) Sample&P-P 13) Sample&Average 14) Sample&Inflection Point 15) Sample&Relative Maximum 16) Sample&Relative Minimum 17) Sample&Relative Difference 18) Peak&Valley 19) Peak&P-P 20) Valley&P-P 21) Average&Peak 22) Average&Valley 23) Average&P-P 24) Relative Maximum&Relative Minimum 25) Relative Maximum&Relative Difference 26) Relative Minimum&Relative Difference

ฟังก์ชั่นการเปรียบเทียบค่า
  Higher Hi (HH) limit setting, Lower Lo (LL) limit setting, High (HI) limit setting, Low (LO) limit setting

การเลือกค่าที่ใช้สอบเทียบ
  เก็บค่าการสอบเทียบได้ถึง 4 ค่าที่สามารถสับเปลี่ยนไปมาได้

สัญญาณภายนอก
สัญญาณเอ้าท์พุทภายนอก (8 จุด) HI/LO comparison output (HH, HI, OK, LO, LL) / RUN output / hold end output / graph plotting end output Vce = 30 V (max), Ic = 30 mA (max)
สัญญาณอินพุทภายนอก (10 จุด) Work selection input / hold control input / digital zero input (DZ) / graph plotting control input / calibration selection input lc = 10 mA or lower

อินเตอร์เฟซ
SIF อินเตอร์เฟซแบบอนุกรมชนิดใช้ 2 สายเชื่อมต่อ
232 อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C
BCO BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (อ๊อปชั่น)
DAV D / A คอนเวอร์เตอร์เอาท์พุทชนิดแรงดันไฟฟ้า (อ๊อปชั่น)
DAI D / A คอนเวอร์เตอร์เอาท์พุทชนิดกระแส (อ๊อปชั่น)
ODN อินเตอร์เฟซชนิด DeviceNet (อ๊อปชั่น)
CCL อินเตอร์เฟซชนิด CC-Link (อ๊อปชั่น)

อ๊อปชั่น
ISC บอร์ดI/Oชนิด Source

ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า DC 24 V(±15%)
การใช้กำลังไฟฟ้า 18 W สูงสุด
Oเงื่อนไขการใช้งานs อุณหภูมิ: อุณหภูมิการทำงาน -1​​0℃ ถึง + 40℃
อุณหภูมิในการเก็บ -20℃ ถึง + 60℃
ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว))
กระแสไหลเข้า(ทั่วไป) 55 A, 1 msec (เริ่มตอนที่เครื่องเย็นแล้วที่อุณหภูมิห้อง)
ขนาดด้านนอก 96 (W) × 96 (H) × 138 (D) มม. (ไม่รวมถึงพื้นที่ที่ยื่นออกมา)
น้ำหนัก ประมาณ 1.0 กก.

อุปกรณ์เสริม
ชุดFCN I / O คอนเน็กเตอร์พร้อมฝาครอบร์ 1
คู่มือการใช้งาน 1
สายจัมเปอร์ 1
ไขควงมินิ(เมื่ออ๊อปชั่น DAV/DAIเอ้าท์พุทมีการติดตั้ง) 1
คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท(เมื่ออ๊อปชั่น BCDเอ้าท์พุทมีการติดตั้ง) 1
คอนเน็กเตอร์สำหรับ DeviceNet(เมื่ออ๊อปชั่น DeviceNet มีการติดตั้ง) 1
คอนเน็กเตอร์สำหรับ CC-Link(เมื่ออ๊อปชั่น CC-Link มีการติดตั้ง) 1


อ๊อปชั่น

แบบ
BCO BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน
DAV D/A คอนเวอร์เตอร์ เอาท์พุทชนิดแรงดันไฟฟ้า
DAI D/A คอนเวอร์เตอร์ เอาท์พุทชนิดกระแส
CCL อินเตอร์เฟซชนิด CC-Link
ODN อินเตอร์เฟซชนิด DeviceNet


อุปกรณ์เสริมต่างๆ

แบบ
CA372-I/O เคเบิล(24 สาย) ยาว 3ม.ที่มี FCN คอนเน็กเตอร์ที่ด้านปลายด้านหนึ่ง
CA81-232X มินิDIN-D-Sub 9p พร้อมสายเคเบิล 1.5 ม.
CN50 ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบ
CN55 ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบแบบทแยงมุม
CN60 คอนเน็กเตอร์กลม DIN 8p สำหรับ RS-232C
CN51 คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท
CN71 คอนเน็กเตอร์สำหรับ CC-Link
CN80 อนาล็อก I/O คอนเน็กเตอร์เทอมินอล
CND01 คอนเน็กเตอร์สำหรับ DeviceNet
GMP96×96 แพ็คยาง
